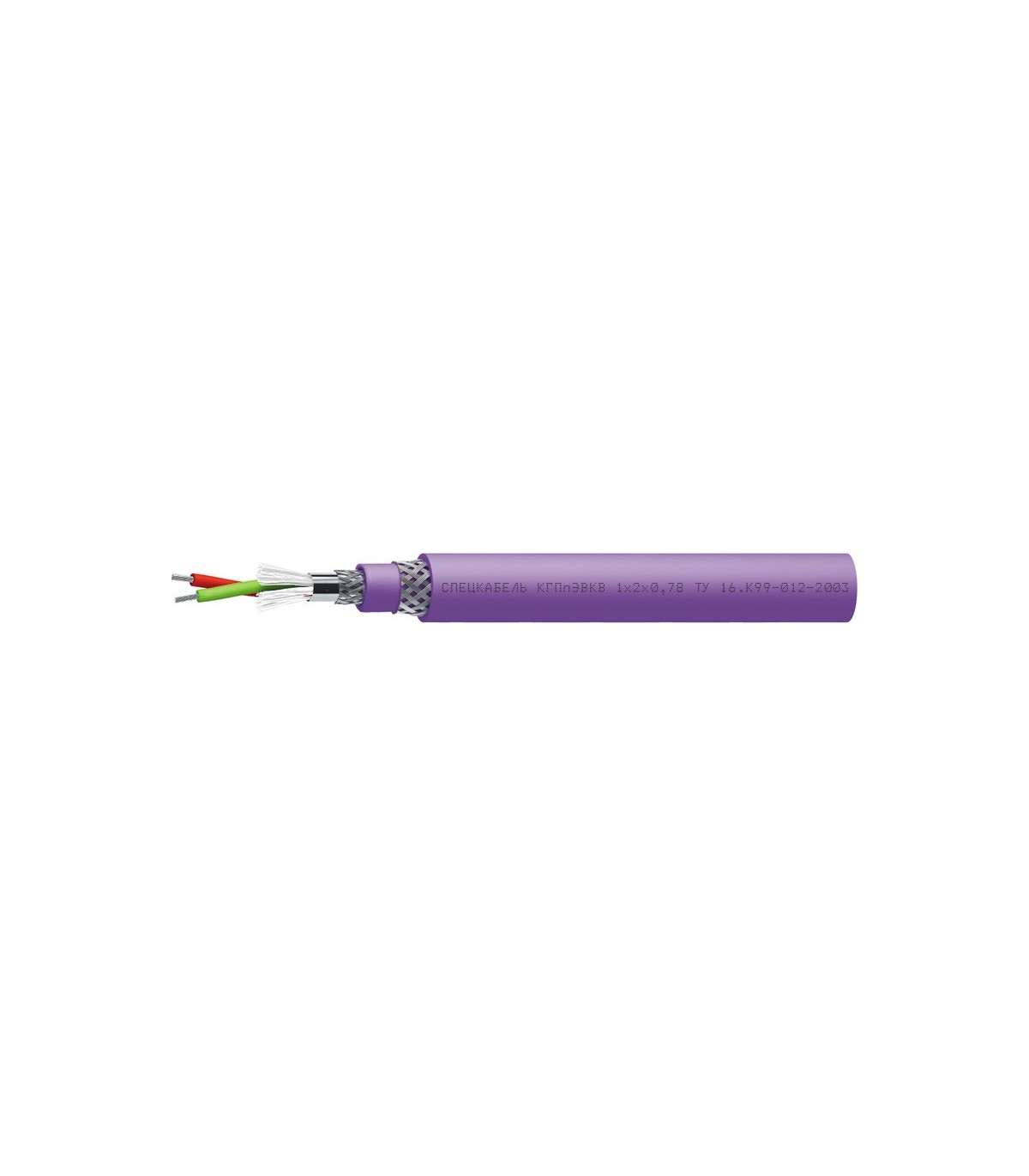

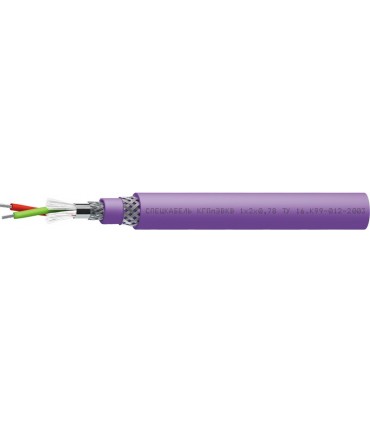

Спецкабель КГПпЭВКВ 1x2х0,78
ТУ 16.К99-012-2003
Кабели симметричные для промышленной сети ProfiBus-DP (тип А), одиночной прокладки, бронированные КГПпЭВКВ
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для систем, работающих по стандарту PROFIBUS EN 50170
Кабели КГПпЭВКВ допускается использовать
- В грунтах категорий I-III
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Защищены от грызунов
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,78 | 1 | 15,6 | 244,4 |
Минимальный срок службы
25 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1Диаметр жил
: 0,78 мм (7×0,26 мм)Жилы
: многопроволочные медные луженыеИзоляция
: вспененный полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты и оплетки из медных луженых проволок плотностью не менее 55%Оболочка
: ПВХ фиолетового цветаБроня
: оплетка из стальных оцинкованных проволокЗащитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей КГПпЭВКВ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КГПпЭВКВ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Электрические параметры
| Электрические параметры | |||||
| Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/км | 57,0 | ||||
| Электрическое сопротивление экрана постоянному току при 20 °С, не более, Ом/км | 12,2 | ||||
| Электрическая емкость пары, не более, пФ/м | 35,0 | ||||
| Омическая асимметрия жил в паре, не более, % | 3 | ||||
| Коэффициент затухания при 20 °С, не более, дБ/100 м | Частота, МГц | ||||
| 1 | 3,125 | 10 | 20 | 100 | |
| 1,3 | 2,0 | 3,5 | 4,8 | 11,8 | |
| Волновое сопротивление на частоте 1 МГц, Ом | 150±15 | ||||
