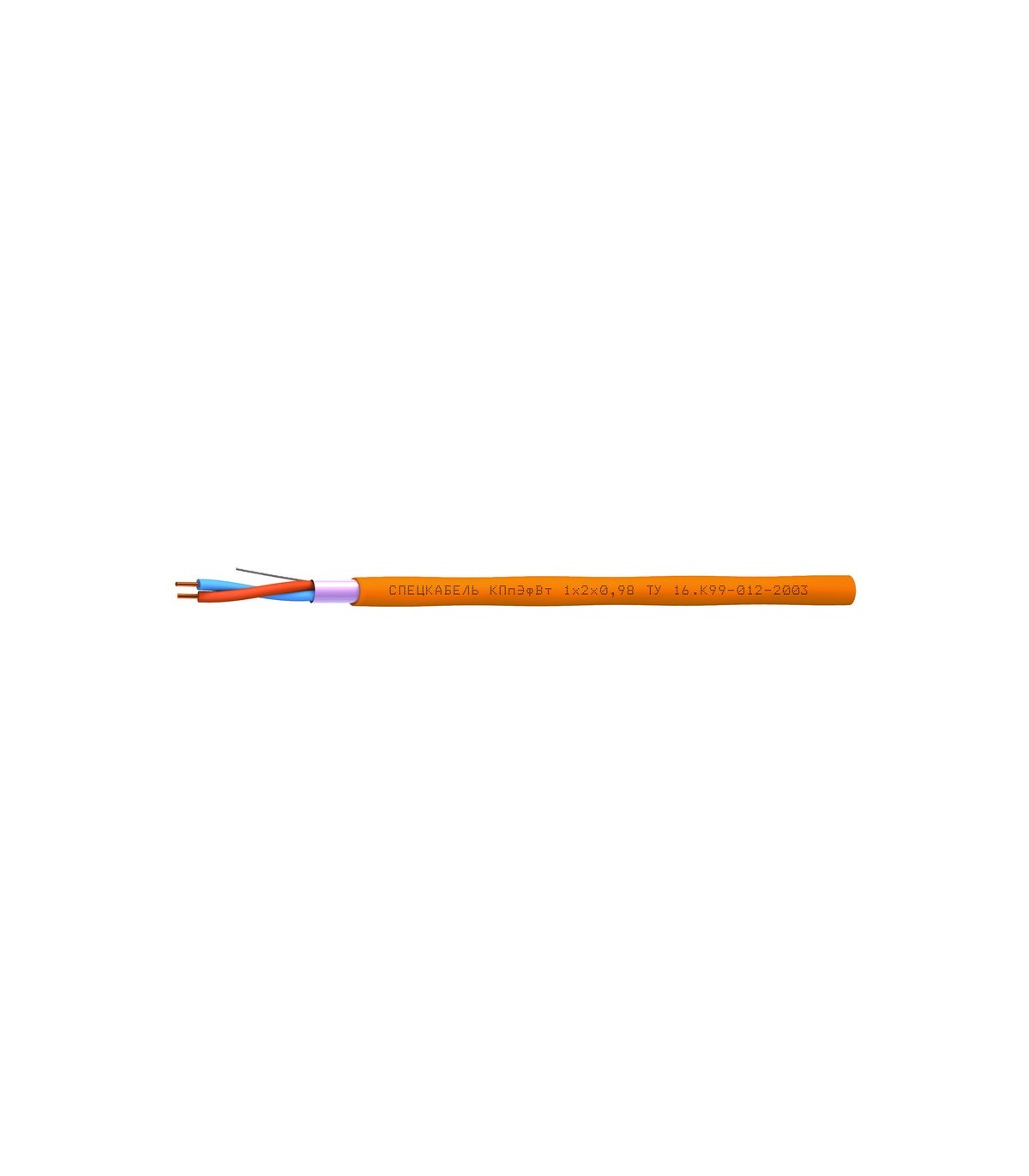

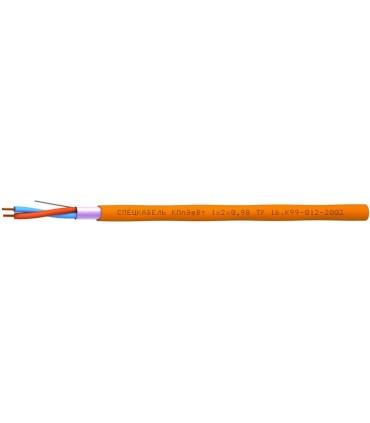

Спецкабель КПпЭфВт 1x2x0,98
ТУ 16.К99-012-2003
Кабель симметричный для промышленных сетей ProfiBus-PA и FoundationFieldbus (уровень H1 / тип А), одиночной прокладки КПпЭфВт
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для одиночной стационарной прокладки
- Для систем, работающих по стандарту PROFIBUS IEC 61158-2 и ISA/SP 50 (FoundationFieldbus)
- Для взрывоопасных зон
Кабели КПпЭфВт допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,98 | 1 | 7,3 | 54,9 |
Минимальный срок службы
15 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1Диаметр жил
: 0,98 ммЖилы
: однопроволочные медныеИзоляция
: вспененный полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОболочка
: ПВХ повышенной масло-бензостойкости оранжевого цветаГарантийный срок эксплуатации
кабелей КПпЭфВт
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПпЭфВт по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Электрические параметры
|
Электрические параметры |
|
|
Эл.сопр. жилы постоян. току при 20 °С, не более, Ом/км |
27,1 |
|
Эл.сопр. экрана постоян. току при 20 °С, не более, Ом/км |
29,2 |
|
Эл.сопр. изоляции жил при 20 °С, не менее, МОмxкм |
5000 |
|
Электрическая емкость пары, не более, пФ/м |
46,0 |
|
Омическая асимметрия жил в паре, не более, % |
3 |
|
Коэф. затухания на частоте 39 кГц при 20 °С, не более, дБ/100 м |
0,3 |
|
Волновое сопротивление на частоте 31,25 кГц, Ом |
100 ±20 |
