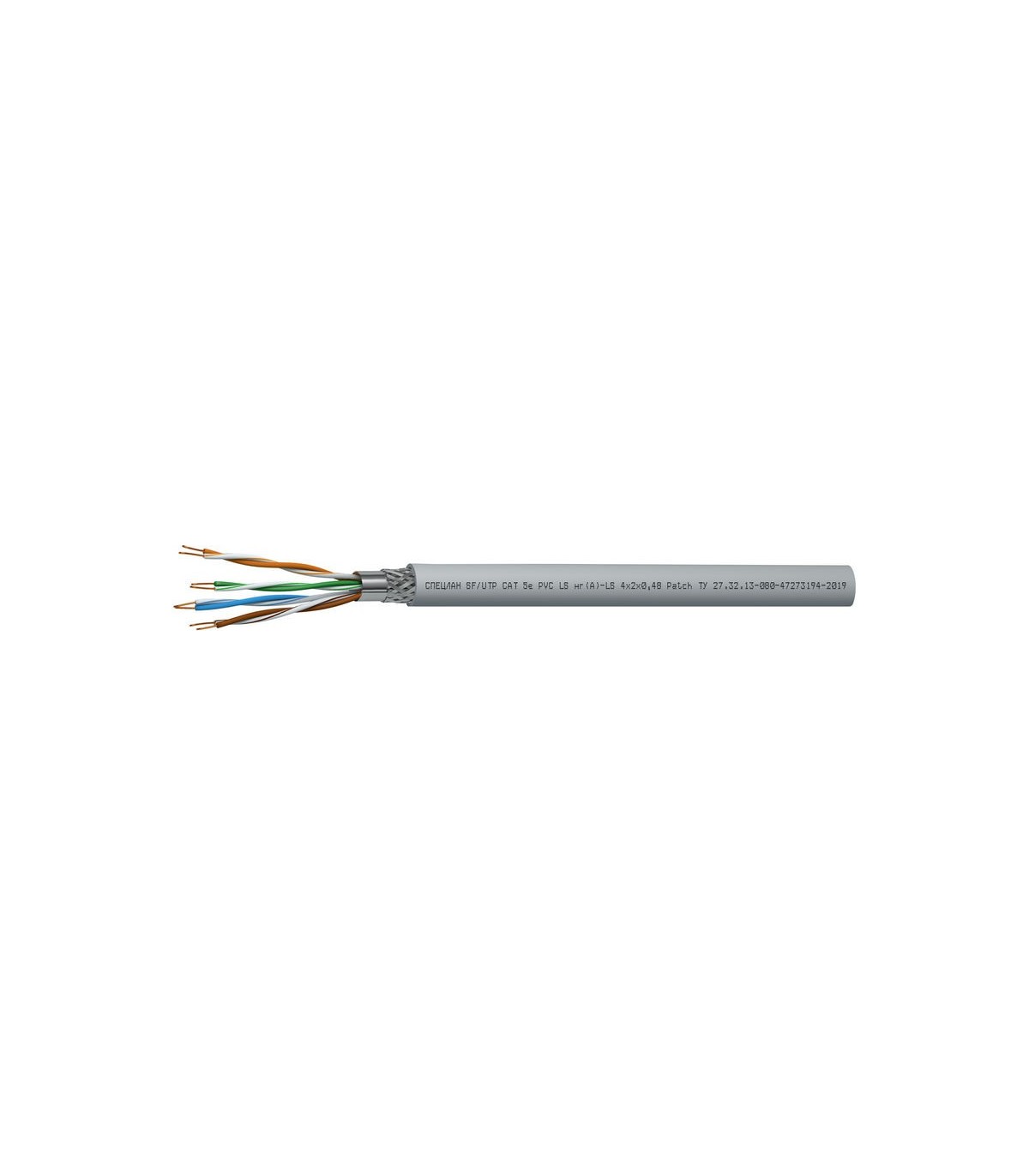

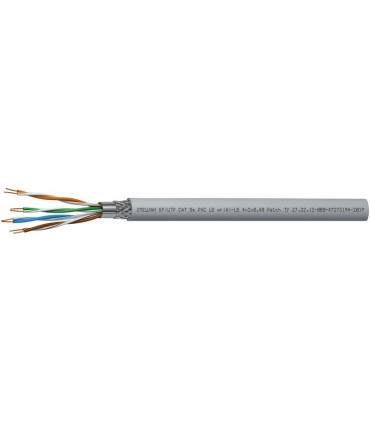

СПЕЦЛАН SF/UTP Cat5e PVC LSнг(А)-LS Nx2x0,48 Patch
ТУ 27.32.13-080-47273194-2019
Кабели симметричные гибкие для структурированных кабельных систем (SF/UTP) категории 5e, групповой прокладки, с пониженным дымо- и газовыделением СПЕЦЛАН SF/UTP Cat 5e PVC LS нг(А)-LS Patch
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для одиночной стационарной прокладки и ограниченных перемещений
- Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, ГОСТ Р 54429)
- Для подключения к коммутационным панелям (Patch), в том числе в наземном и подземном транспорте
Кабели СПЕЦЛАН SF/UTP Cat 5e PVC LS нг(А)-LS Patch допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,48 | 1 | 4,4 | 21,75 |
| 2 | 6,8 | 43,43 | |
| 4 | 7,7 | 62,41 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 8×DH
монтаж: 8×DH
Диапазон температур, °С
эксплуатация: от –10 до +50
монтаж: от –50 до +70
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1, 2, 4Диаметр жил
: 0,48 ммЖилы
: многопроволочные медныеИзоляция
: сплошной полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты и оплетки из медных луженых проволокОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого или белого цветаГарантийный срок эксплуатации
кабелей СПЕЦЛАН SF/UTP Cat 5e PVC LS нг(А)-LS Patch
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СПЕЦЛАН SF/UTP Cat 5e PVC LS нг(А)-LS Patch по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке(категория А)
Электрические параметры
- Электрическое сопротивление жилы постоянному току при 20 °C,не более: 145,0 Ом/км
- Омическая асимметрия жил в рабочей паре не более: 2 %
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм × км
- Электрическая емкость рабочей пары, не более: 56 пФ/м
- Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
- Волновое сопротивление: 100 ± 15 Ом
Техсправка по пожарной нагрузке
|
Число пар в кабелях, N |
Объем горючей массы полимерных элементов в кабеле, лx10-3/м |
|
1 |
9,77 |
|
2 |
20,78 |
|
4 |
23,86 |
