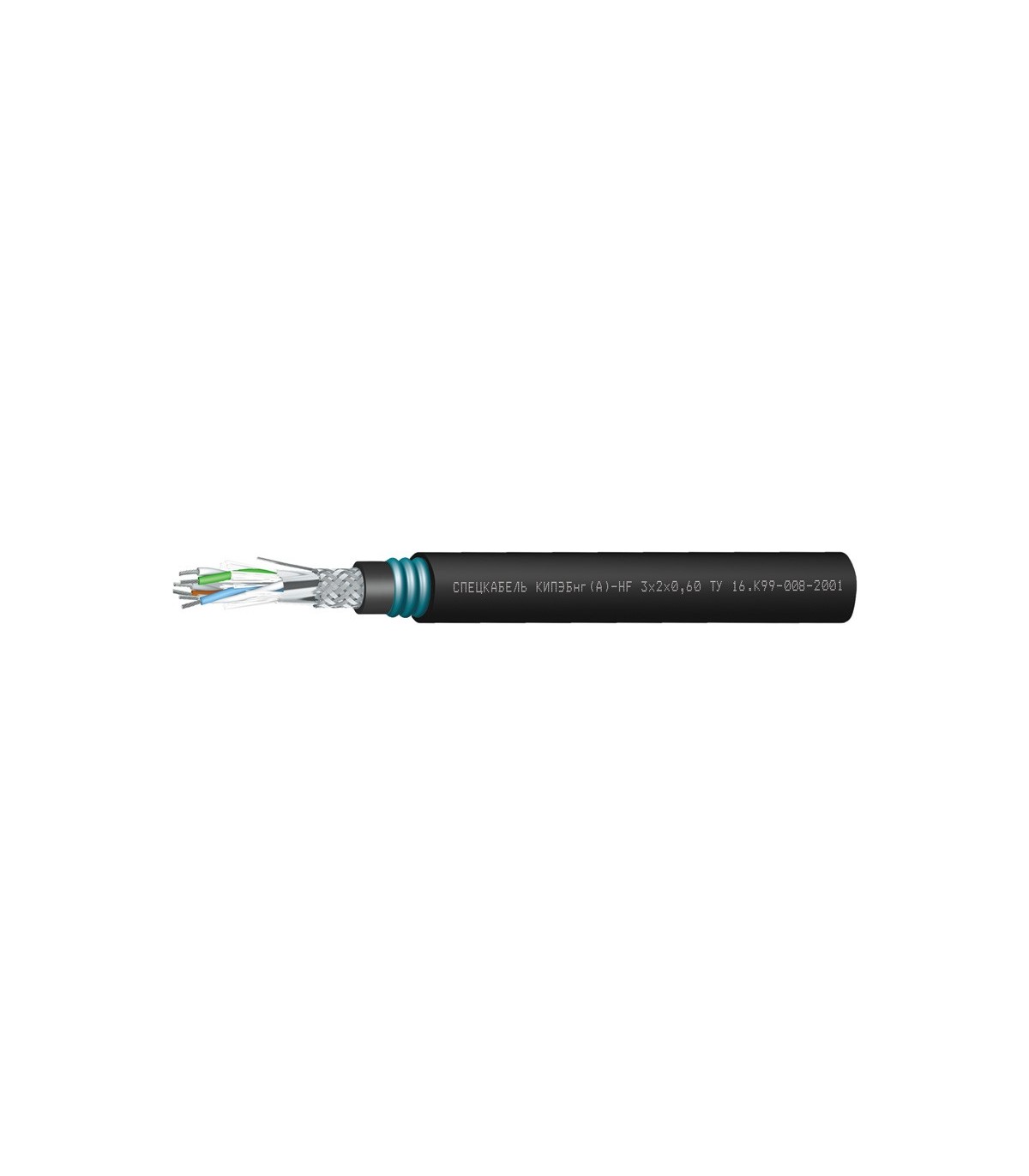

Спецкабель КИПЭБнг(А)-HF Nx2x0,60
ТУ 16.К99-025-2005
Кабели симметричные для промышленного интерфейса RS-485, групповой прокладки, с пониженным дымо- и газовыделением, бронированные КИПЭБнг(А)-HF
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для систем, работающих по стандарту RS-485
- Для систем атомных станций класса безопасности 3Н (вне гермозоны)
Кабели КИПЭБнг(А)-HF допускается использовать
- В грунтах категории I-III
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Защищены от грызунов
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,6 | 1 | 13,1 | 192,1 |
| 2 | 15,6 | 275,9 | |
| 3 | 16,1 | 293,7 | |
| 4 | 16,6 | 309,7 | |
| 5 | 18 | 375,1 | |
| 6 | 19 | 407,3 | |
| 7 | 19 | 415,3 | |
| 8 | 20 | 452,1 | |
| 9 | 21,6 | 501,3 | |
| 10 | 22,6 | 537 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 15×DH
монтаж: 20×DH
Диапазон температур, °С
эксплуатация: от –70 до +70
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10Диаметр
жил
: 0,60 мм (7×0,20 мм)Жилы
: многопроволочные медные луженыеСкрутка
: парнаяИзоляция
: сплошной полиэтиленЭкран
: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%Оболочка
: полимерная композиция, не содержащая галогенов, черного цветаГидрофобное покрытие
: поверх оболочкиБроня
: ламинированная стальная гофрированная лентаГарантийный срок эксплуатации
кабелей КИПЭБнг(А)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КИПЭБнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
| Электрическое сопротивление жилы постоянному току при 20 °C, не более | 10,0 Ом/100м |
| Асимметрия электрического сопротивления постоянному току жил в паре, не более | 3 % |
| Волновое сопротивление на частоте 1 МГц | 120 ± 12 Ом |
| Электрическая емкость пары, не более | 42 пФ/м |
| Коэффициент затухания на частоте 1 МГц при 20 °C, не более | 2,1 дБ/100м |
Техсправка по пожарной нагрузке
| Число пар | Объем горючей массы полимерных материалов в кабеле, л×10-3/м |
| 1 | 78,79 |
| 2 | 118,98 |
| 3 | 124,81 |
| 4 | 133,89 |
| 5 | 170,76 |
| 6 | 185,72 |
| 7 | 190 |
| 8 | 204,95 |
| 9 | 230 |
| 10 | 245,28 |
