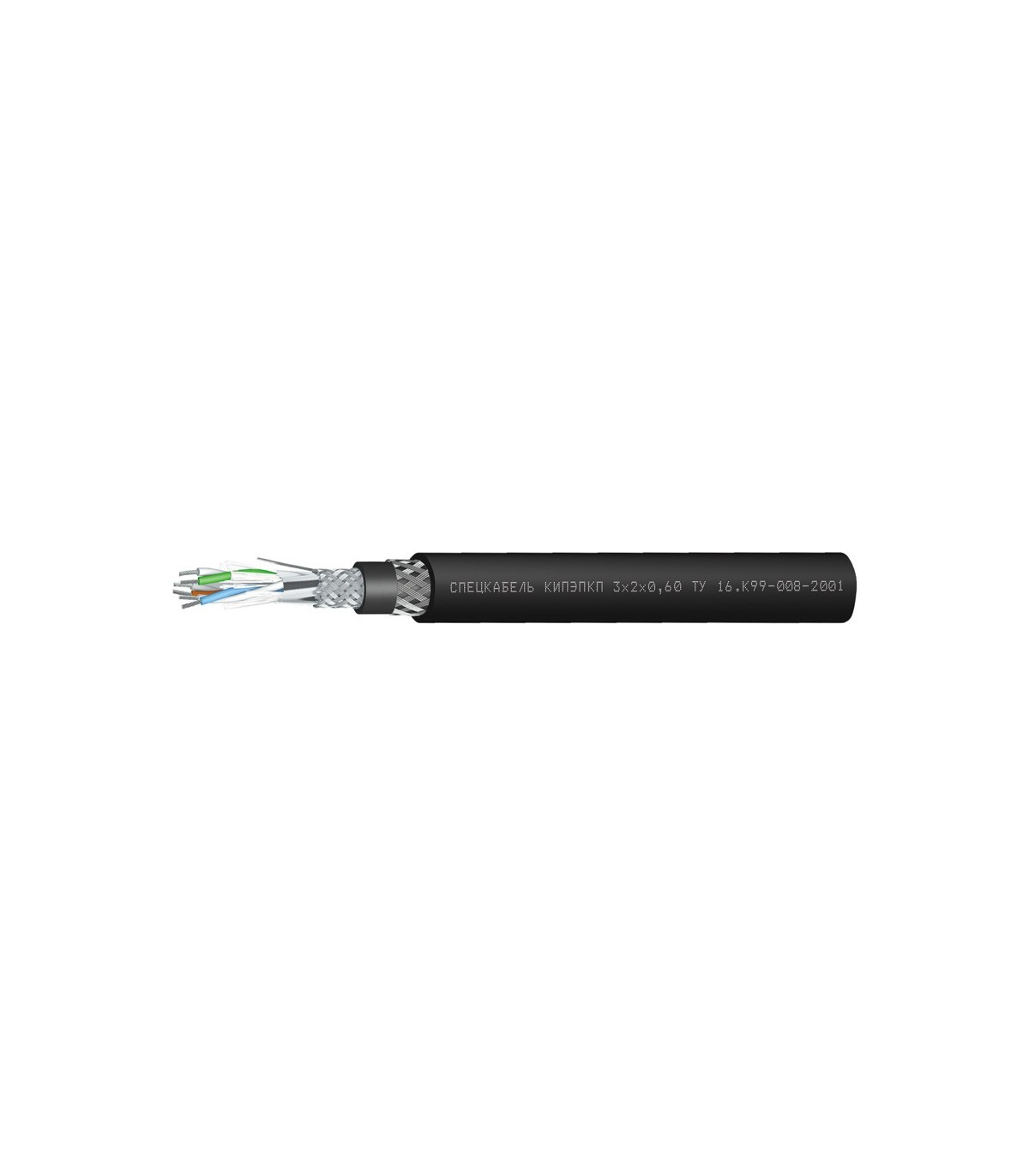

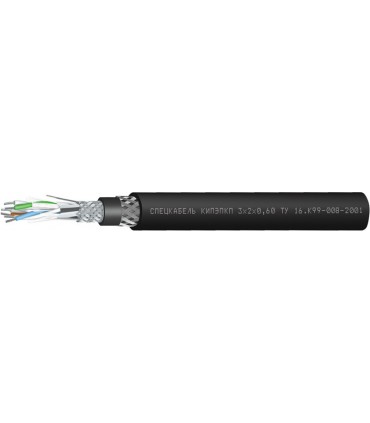

Спецкабель КИПЭПКП Nx2x0,60
ТУ 16.К99-008-2001
Кабели симметричные для промышленного интерфейса RS-485, одиночной прокладки, бронированные КИПЭПКП
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для систем, работающих по стандарту RS-485
Кабели КИПЭПКП допускается использовать
- В грунтах категории I-III
- На открытом воздухе
- В частично затапливаемых помещениях
Защищены от грызунов
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,6 | 1 | 12,8 | 140,7 |
| 2 | 15,3 | 202,1 | |
| 3 | 15,8 | 216,5 | |
| 4 | 16,3 | 243,7 | |
| 5 | 17,8 | 290,7 | |
| 6 | 18,8 | 314,4 | |
| 7 | 18,8 | 321,9 | |
| 8 | 19,8 | 356,1 | |
| 9 | 21,4 | 390,9 | |
| 10 | 22,4 | 428,8 |
Минимальный срок службы
25 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
монтаж: от –20 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10Диаметр
жил
: 0,60 мм (7x0,20 мм)Жилы
: многопроволочные медные луженыеСкрутка
: парнаяИзоляция
: сплошной полиэтиленЭкран
: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%Оболочка
: светостабилизированный полиэтилен черного цветаБроня
: оплетка из стальных оцинкованных проволокЗащитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей КИПЭПКП
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КИПЭПКП по ГОСТ 31565 — 2012
Нераспространение горения при одиночной прокладке
Электрические параметры
| Электрическое сопротивление жилы постоянному току при 20 °C, не более | 10,0 Ом/100м |
| Асимметрия электрического сопротивления постоянному току жил в паре, не более | 3 % |
| Волновое сопротивление на частоте 1 МГц | 120 ± 12 Ом |
| Электрическая емкость пары, не более | 42 пФ/м |
| Коэффициент затухания на частоте 1 МГц при 20 °C, не более | 2,1 дБ/100м |
