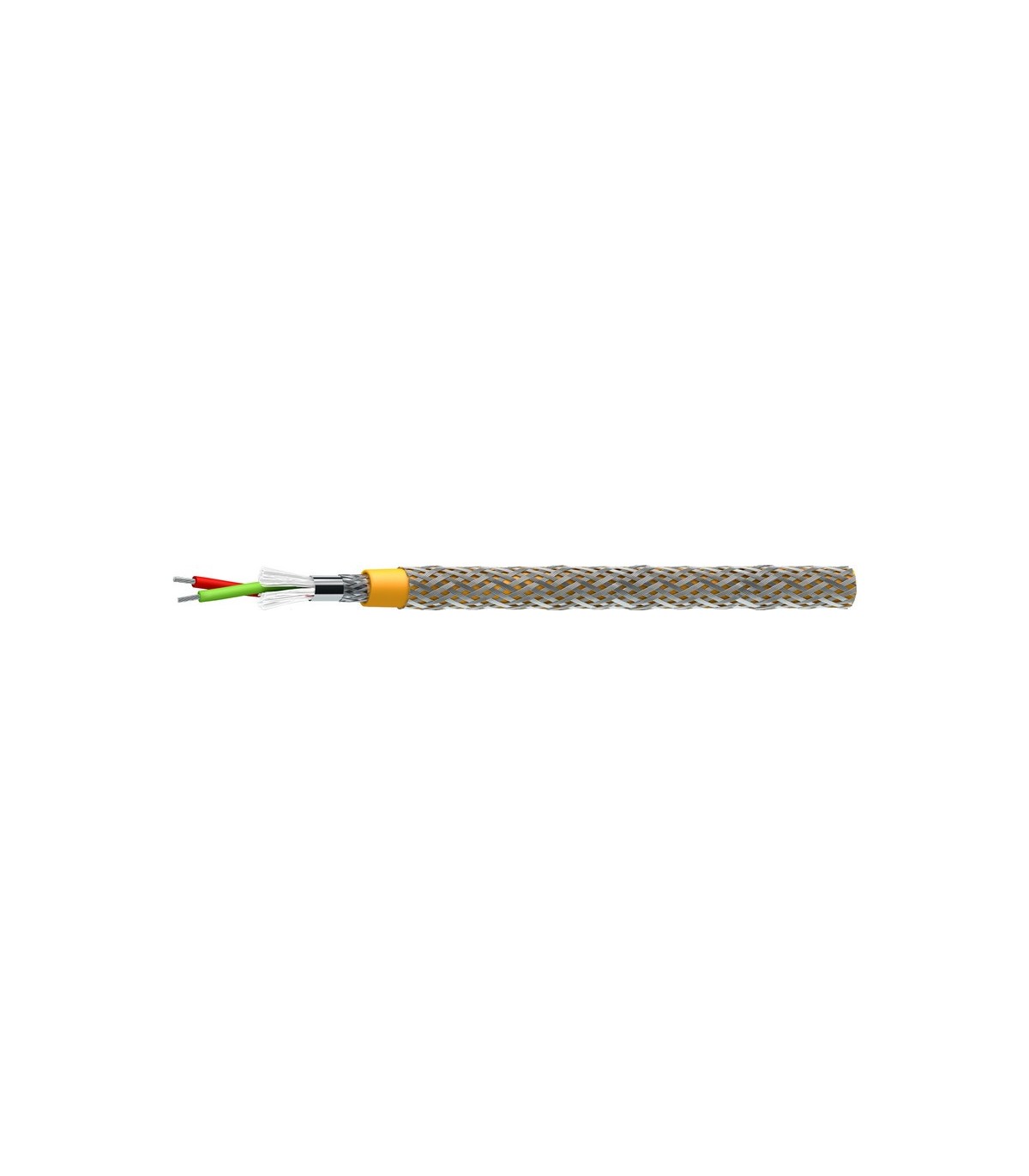

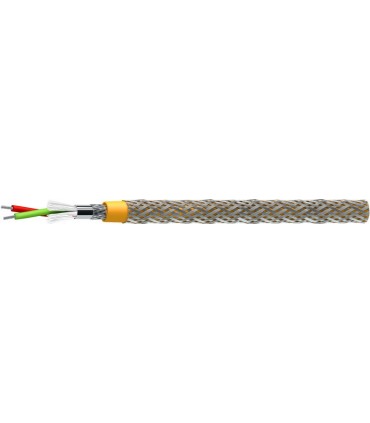

Спецкабель КГПпЭУКГ 1x2х0,78
ТУ 16.К99-012-2003
Кабели симметричные для промышленной сети ProfiBus-DP (тип А), одиночной прокладки, бронированные КГПпЭУКГ
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для систем, работающих по стандарту PROFIBUSEN 50170
Кабели КГПпЭУКГ допускается использовать
- Внутри и вне помещений
- В химически агрессивных средах
Защищены от грызунов
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,78 | 1 | 10 | 116,9 |
Минимальный срок службы
25 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –60 до +70
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1Диаметр жил
: 0,78 мм (7×0,26 мм)Жилы
: многопроволочные медные луженыеИзоляция
: вспененный полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты и оплетки из медных луженых проволок плотностью не менее 55%Оболочка
: термопластичный полиуретан оранжевого цветаБроня
: оплетка из стальных оцинкованных проволокГарантийный срок эксплуатации
кабелей КГПпЭУКГ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КГПпЭУКГ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Электрические параметры
| Электрические параметры | |||||
| Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/км | 57,0 | ||||
| Электрическое сопротивление экрана постоянному току при 20 °С, не более, Ом/км | 12,2 | ||||
| Электрическая емкость пары, не более, пФ/м | 35,0 | ||||
| Омическая асимметрия жил в паре, не более, % | 3 | ||||
| Коэффициент затухания при 20 °С, не более, дБ/100 м | Частота, МГц | ||||
| 1 | 3,125 | 10 | 20 | 100 | |
| 1,3 | 2,0 | 3,5 | 4,8 | 11,8 | |
| Волновое сопротивление на частоте 1 МГц, Ом | 150±15 | ||||
