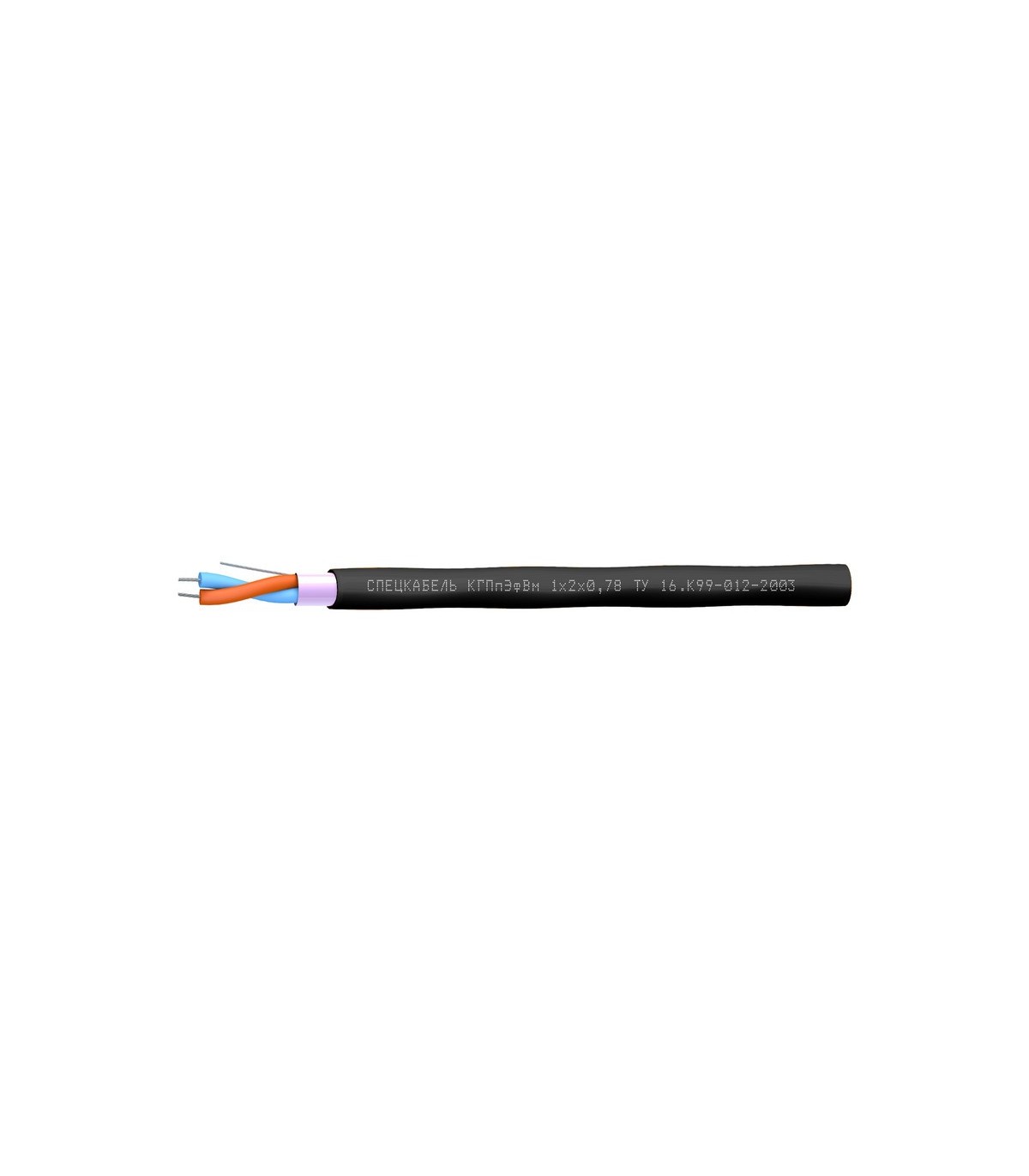

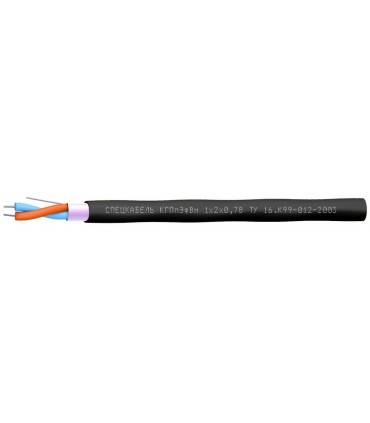

Спецкабель КГПпЭфВм 1x2xD
ТУ 16.К99-012-2003
Кабели симметричные для промышленных сетей ProfiBus-PA и Foundation Fieldbus (уровень H2), одиночной прокладки КГПпЭфВм
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для одиночной стационарной прокладки
- Для систем, работающих по стандарту PROFIBUS IEC 61158-2 и ISA/SP 50 (Foundation Fieldbus)
- Для взрывоопасных зон
Кабели КГПпЭфВм допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,78 | 1 | 9,8 | 67,3 |
| 1,5 | 1 | 9,5 | 84 |
Минимальный срок службы
15 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +70
монтаж: от –20 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1Диаметр жил
: 0,78 мм (7 × 0,26 мм) или 1,5 мм (7 × 0,50 мм)Жилы
: многопроволочные медные луженыеИзоляция
: вспененный полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОболочка
: ПВХ повышенной морозостойкости черного цветаГарантийный срок эксплуатации
кабелей КГПпЭфВм
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КГПпЭфВм по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Электрические параметры
|
Электрические параметры |
||||||
|
Диаметр жил, D, мм |
0,78 |
1,5 |
||||
|
Эл. сопр. жилы постоян. току при 20 °С, не более, Ом/км |
57,0 |
14,9 |
||||
|
Эл. сопр. экрана постоян. току при 20 °С, не более, Ом/км |
26,9 |
24,5 |
||||
|
Эл. сопр. изоляции жил при 20 °С, не менее, МОмxкм |
5000 |
5000 |
||||
|
Электрическая емкость пары, не более, пФ/м |
36,0 |
52,0 |
||||
|
Омическая асимметрия жил в паре, не более, % |
3 |
3 |
||||
|
Коэф. затухания на заданной частоте при 20 °С, не более, дБ/100 м |
1 МГц |
1,25 МГц |
3,125 МГц |
5 МГц |
10 МГц |
1 МГц |
|
1,4 |
1,5 |
1,8 |
2,2 |
3,1 |
1,2 |
|
|
Волновое сопротивление на частоте 1 МГц, Ом |
150± 15 |
80 ± 15 |
||||
