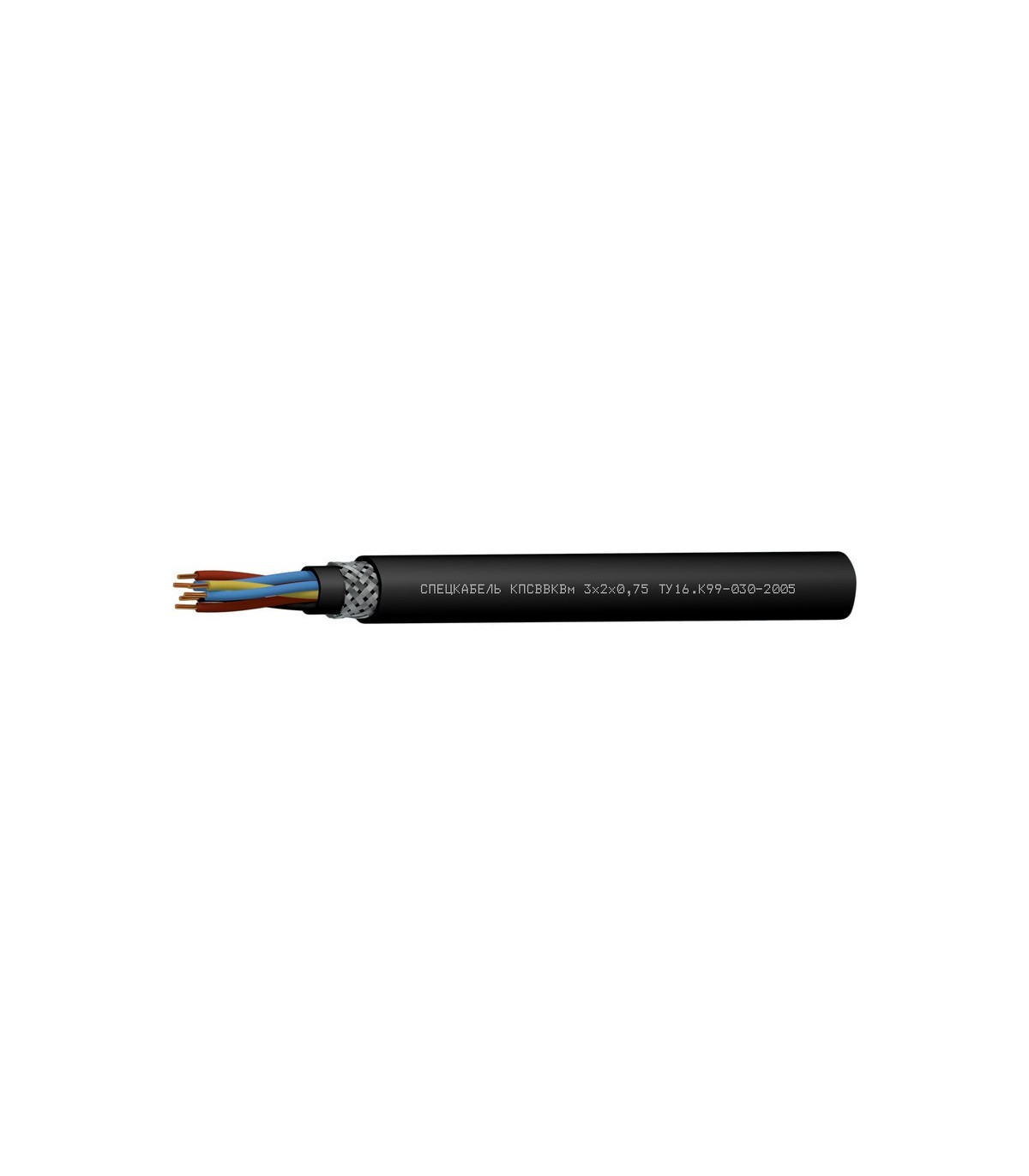

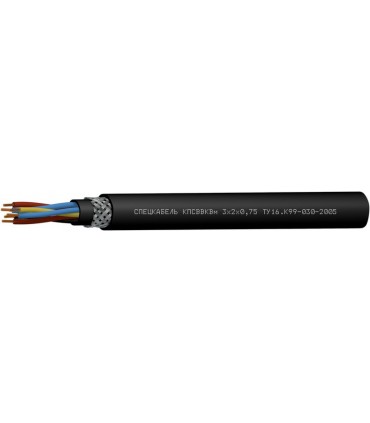

Спецкабель КПСВВКВм Nx2xS
ТУ 16.К99-030-2005
Кабели симметричные для систем сигнализации и управления, одиночной прокладки, бронированные КПСВВКВм
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для современных систем сигнализации
- Для систем контроля доступа
- Для систем управления, контроля и связи
Кабели КПСВВКВм допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В грунтах категорий I-III
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Защищены от грызунов
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,5 | 1 | 11,8 | 153 |
| 2 | 11,9x15,5 | 228 | |
| 0,75 | 1 | 12 | 163 |
| 2 | 12,2x16,1 | 248 | |
| 1 | 1 | 12,5 | 183 |
| 2 | 12,8x17,2 | 277 | |
| 1,5 | 1 | 13,4 | 208 |
| 2 | 13,6x19,1 | 327 | |
| 2,5 | 1 | 14,6 | 254 |
| 2 | 14,9x20,3 | 404 |
Минимальный срок службы
25 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –60 до +70
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: однопроволочные медныеИзоляция
: ПВХСкрутка
: парнаяОболочка
: морозостойкий ПВХ черного цветаБроня
: оплетка из стальных оцинкованных проволокЗащитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей КПСВВКВм
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПСВВКВм по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Электрические параметры
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
| Эл. сопр. изоляции жил при 20 °C, не менее, МОм×км | 100 | 100 | 100 | 100 | 100 |
| Эл. eмкость пары, не более, нФ/км | 105 | 110 | 114 | 115 | 140 |
| Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км | 1,34 | 1,07 | 0,94 | 0,69 | 0,59 |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 |
