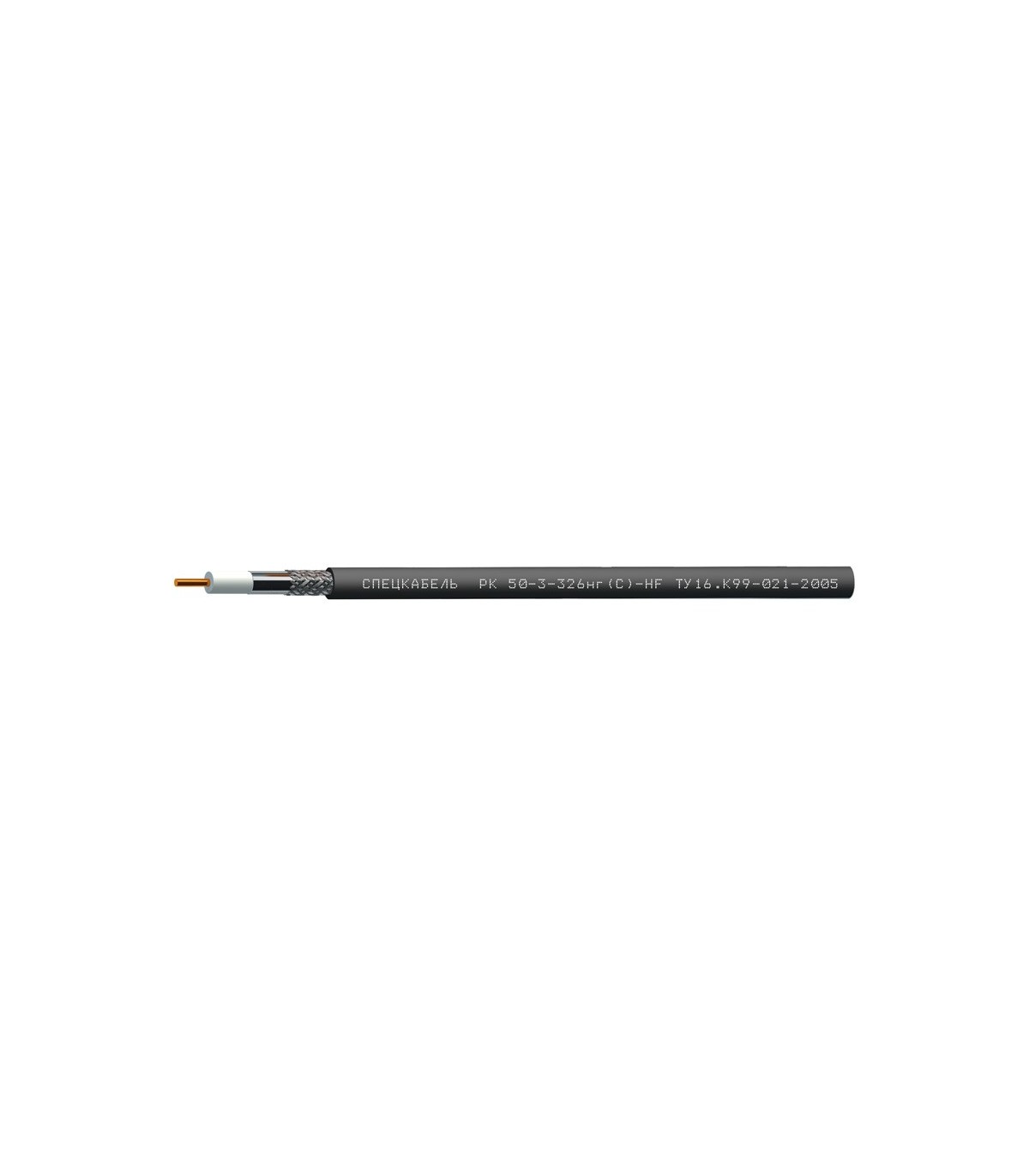

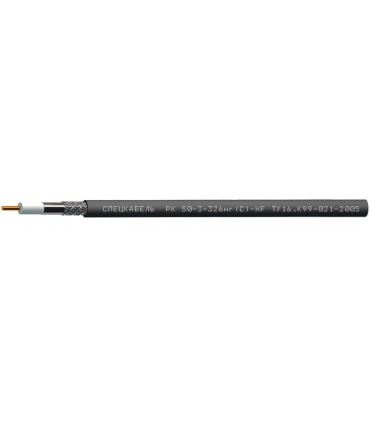

Спецкабель РК 50-3-326нг(С)-HF
ТУ 16.К99-021-2005
Кабель коаксиальный радиочастотный для систем телерадиовещания, спутниковой и радиосвязи (РК 50), групповой прокладки, с пониженным дымо- и газовыделением РК 50-3-326нг(С)-HF
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для антенных трактов систем радиосвязи
Кабели РК 50-3-326нг(С)-HF допускается использовать
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
- Типы соединителей приведены в разделе Соединители коаксиальные
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
монтаж: 10×DH
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
* DH — наружный размер кабеля
Конструкция
Внутренний проводник
: медный однопроволочный диаметром 1,05 ммИзоляция
: полиэтилен физического вспенивания (диаметр по изоляции 2,95 мм)Внешний проводник
: оплетка плотностью 88–92 % из медных луженых проволок диаметром 0,12 мм, наложенная поверх ламинированной алюминиевой фольги (диаметр по внешнему проводнику 3,65 мм)Оболочка
: полимерная композиция, не содержащая галогенов, черного цветаГарантийный срок эксплуатации
кабелей РК 50-3-326нг(С)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей РК 50-3-326нг(С)-HF по ГОСТ 31565 — 2012 — П3.8.1.2.1
Нераспространение горения при групповой прокладке (категория С)
Электрические параметры
- Волновое сопротивление: 50 ± 2,5 Ом
- Электрическая емкость: 82 пФ/м
- Максимальная мощность на частоте 1 ГГц: 200 Вт
- Коэффициент укорочения длины волны: 1,22
- Сопротивление изоляции при 20 °С, не менее: 5000 МОм×км
- Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 24,5/18,0 Ом/км
- Сопротивление связи на частоте 30 МГц, не более: 10 мОм/м
- Испытательное напряжение изоляции частотой 50 Гц: 3,0 кВ
Частотные характеристики
| Частота, МГц | 6 | 10 | 50 | 100 | 200 | 300 | 470 | 680 | 862 | 1000 |
| Коэффициент затухания при 20 °С, не более, дБ/100м | 2,6 | 3,4 | 7,6 | 10,8 | 14,9 | 19,1 | 24,1 | 29,3 | 31,0 | 32,4 |
| Частота, МГц | 2000 | 3000 | 4000 | 5000 | 6000 | |||||
| Коэффициент затухания при 20 °С, не более, дБ/100м | 53,8 | 62,9 | 77,6 | 88,3 | 98,2 | |||||
