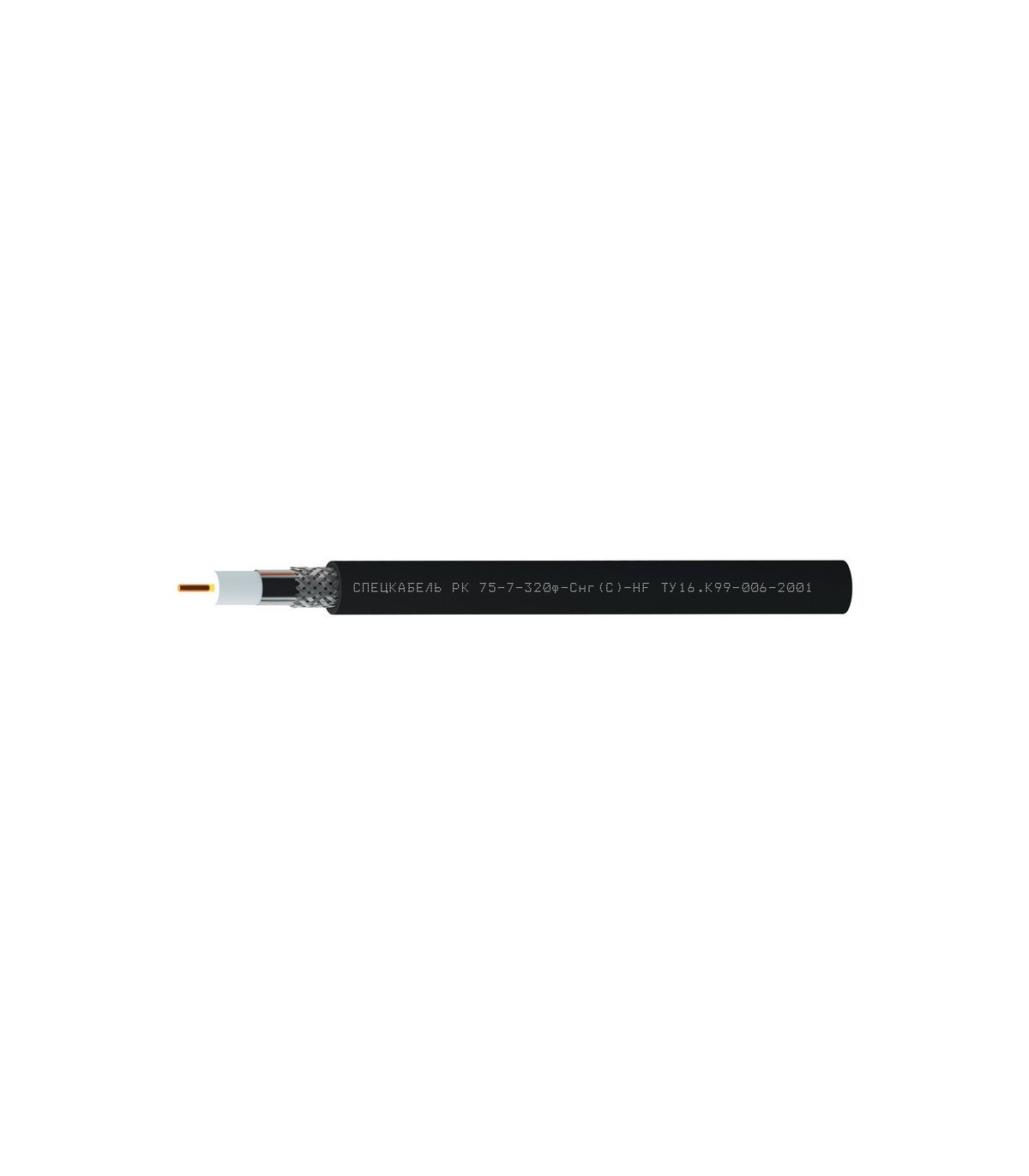

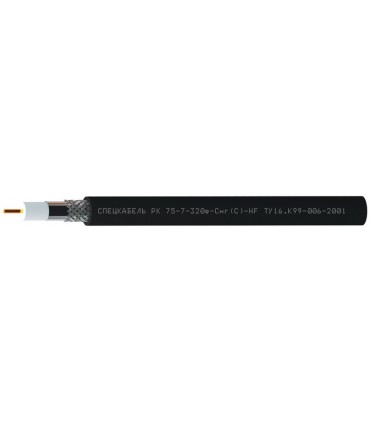

Спецкабель РК 75-7-320ф-Снг(С)-HF
ТУ 16.К99-006-2001
Кабель коаксиальный радиочастотный для систем кабельного/спутникового телевидения и видеонаблюдения, групповой прокладки, с пониженным дымо- и газовыделением РК 75-7-320ф-Снг(С)-HF
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для сетей кабельного телевидения в качестве распределительного и субмагистрального кабеля
Кабели РК 75-7-320ф-Снг(С)-HF допускается использовать
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Массогабаритные параметры
| Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг | |
| РК 75-7-320ф-Снг(С)-HF | 10,2 | 90,7 |
Минимальный срок службы
15 лет
Минимальный радиус изгиба, DH*
монтаж: 10×DH
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
* DH — наружный размер кабеля
Конструкция
Внутренний проводник
: медный однопроволочныйдиаметром 1,58 ммИзоляция
: полиэтилен физического вспенивания (диаметр по изоляции 7,25 мм)Внешний проводник
: оплетка плотностью (55–60) % из медных луженых проволок диаметром 0,15 мм, наложенная поверх ламинированной алюминиевой фольги (диаметр по внешнему проводнику 8,10 мм)Оболочка
: полимерная композиция, не содержащая галогенов, черного цветаГарантийный срок эксплуатации
кабелей РК 75-7-320ф-Снг(С)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей РК 75-7-320ф-Снг(С)-HF по ГОСТ 31565 — 2012 — П3.8.1.2.1
Нераспространение горения при групповой прокладке (категория С)
Электрические параметры
- Волновое сопротивление: 75,0 ± 2 Ом
- Электрическая емкость: 55 пФ/м
- Коэффициент укорочения длины волны: 1,22
- Сопротивление изоляции при 20 °С, не менее: 5000 МОм× км
- Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 10/13 Ом/км
- Испытательное напряжение изоляции частотой 50 Гц: 3,0 кВ
- Класс экранирования: А
- Сопротивление связи в диапазоне частот 5÷30 МГц, не более: 5 мОм/м
Частотные характеристики
| Частота, МГц не более, дБ/100м | 1 | 5 | 10 | 50 | 100 | 200 | 300 | 470 | 862 | 1000 | 1350 | 1750 | 2150 | 2400 | 3000 | ||
Коэффициент затухания при 20 °С, |
1,3 | 1,5 | 2,6 | 3,2 | 6,1 | 7,5 | 9,4 | 12,5 | 13,1 | 15,2 | 17,1 | 19,9 | 22,4 | 24 | 27,4 | ||
| Диапазон частот, МГц | 30÷1000 | 1000÷2000 | 2000÷3000 |
| Затухание экранирования, не менее, дБ | 85 | 75 | 65 |
