Спецкабель РК 75-3,7-34фКГ
ТУ 16.К99-006-2001
Кабель коаксиальный радиочастотный для систем кабельного/спутникового телевидения и видеонаблюдения, одиночной прокладки РК 75-3,7-34фКГ
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для сетей кабельного телевиденияв качестве распределительного и абонентского кабеля
- Для систем видеонаблюдения и спутникового приема
Кабели РК 75-3,7-34фКГ допускается использовать
- На открытом воздухе
Защищены от грызунов
Массогабаритные параметры
| Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг | |
| РК 75-3,7-34фКГ | 7,5 | 77 |
Минимальный срок службы
15 лет
Минимальный радиус изгиба, DH*
монтаж: 15×DH
эксплуатация (однократно): 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
* DH — наружный размер кабеля

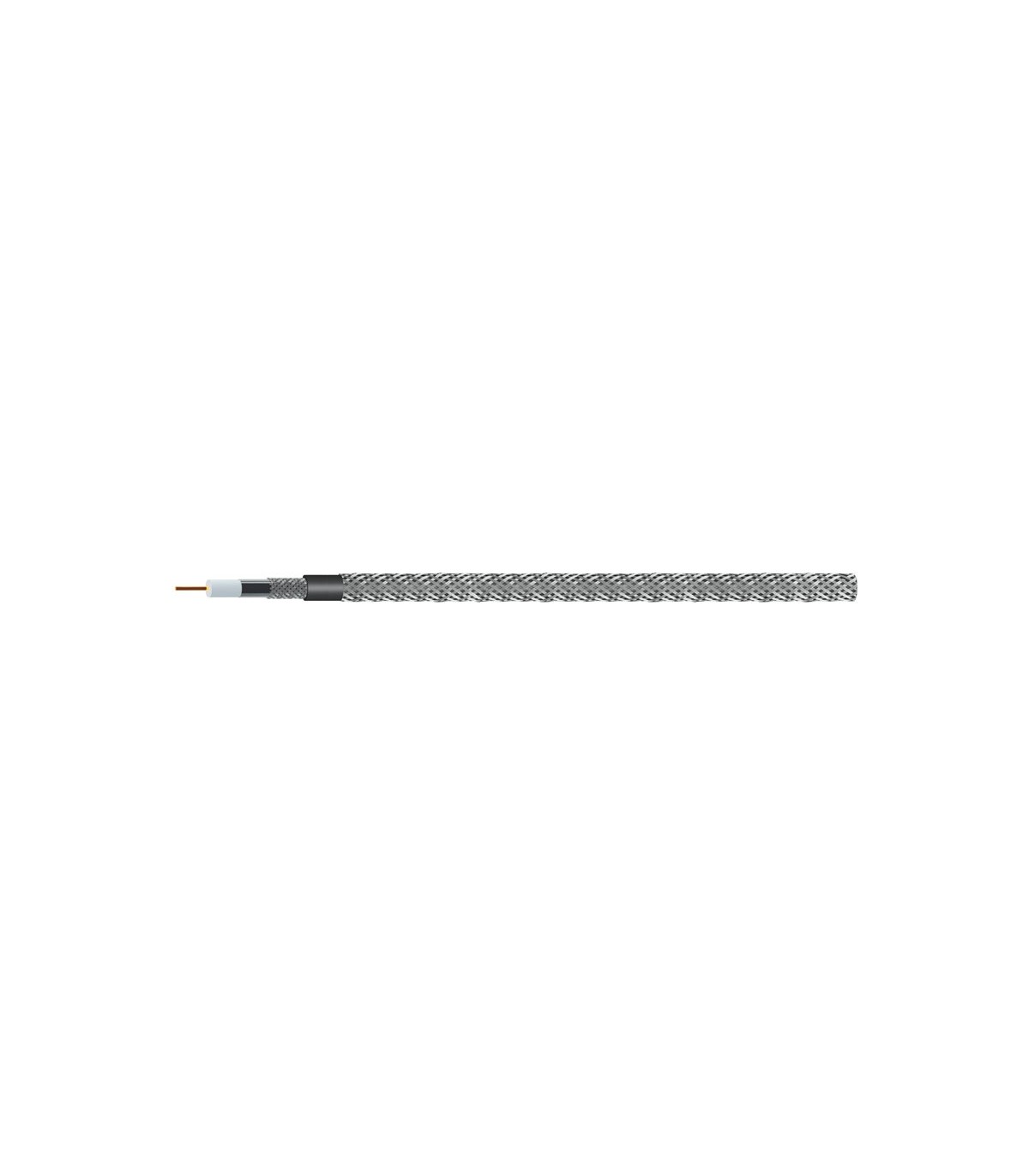

Конструкция
Внутренний проводник
: медный однопроволочный диаметром 0,80 ммИзоляция
: полиэтилен физического вспенивания (диаметр по изоляции 3,70 мм)Внешний проводник
: оплетка плотностью 55-60% из медных луженых проволок диаметром 0,10-0,12 мм, наложенная поверх ламинированной алюминиевой фольги (диаметр по внешнему проводнику 4,35 мм)Оболочка
: светостабилизированный полиэтилен черного цветаБроня
: оплетка из стальных оцинкованных проволок диаметром 0,3 ммГарантийный срок эксплуатации
кабелей РК 75-3,7-34фКГ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Электрические параметры
- Волновое сопротивление: 75,0 ± 3 Ом
- Электрическая емкость: 55 пФ/м
- Коэффициент укорочения длины волны: 1,22
- Сопротивление изоляции при 20 °С, не менее: 5000 МОм× км
- Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 40/24 Ом/км
- Испытательное напряжение изоляции частотой 50 Гц: 2,0 кВ
- Класс экранирования: В
- Сопротивление связи в диапазоне частот 5÷30 МГц, не более: 15 мОм/м
Частотные характеристики
| Частота, МГц | 5 | 10 | 30 | 50 | 200 | 300 | 470 | 800 | 862 | 1000 | 1350 | 1750 | 2150 | 2400 | 3000 |
| Коэффициент затухания при 20 °С, не более, дБ/100м | 2,3 | 2,9 | 4,3 | 6,1 | 11,7 | 13,8 | 17,3 | 22,8 | 23,7 | 27,9 | 29,7 | 33,7 | 37,9 | 40,5 | 46,3 |
| Диапазон частот, МГц | 30÷1000 | 1000÷2000 | 2000÷3000 |
| Затухание экранирования, не менее, дБ | 75 | 65 | 55 |
