КИПЭБнг(А)-БГ Nx2x0,60

КИПЭнг(А)-БГ Nx2x0,60
КИПвЭБнг(А)-БГ Nx2x0,78

ТУ 16.К99-042-2010

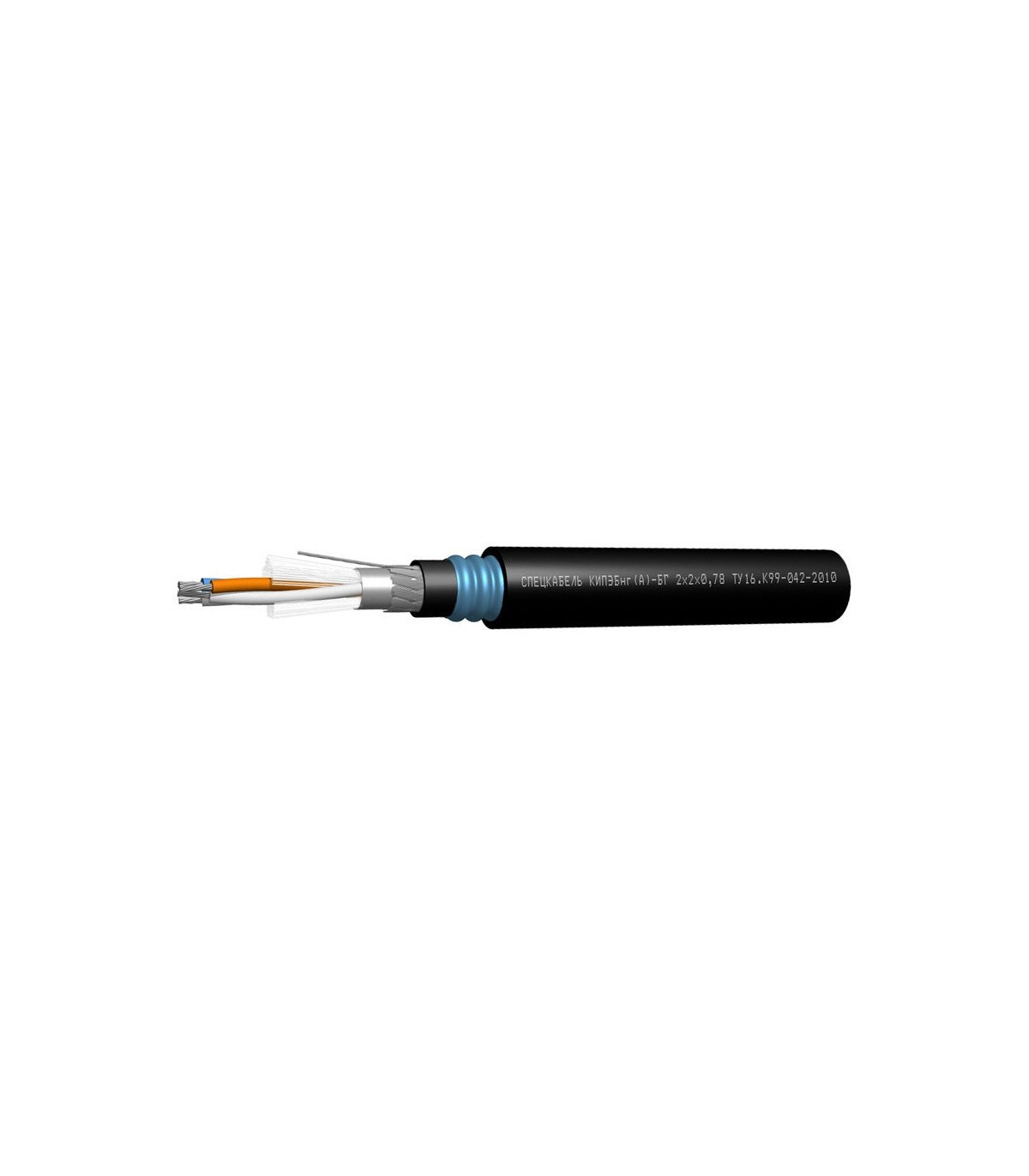

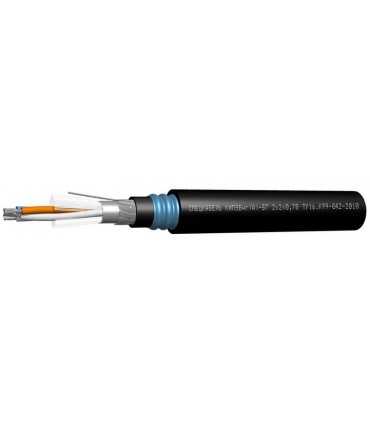

Кабели симметричные для интерфейса распределенного сбора и передачи данных КИПЭБнг(А)-БГ

Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Артикул:
Бренд:
Спецкабель
Описание

Назначение

  • Для групповой стационарной прокладки
  • Для систем распределенного сбора данных, использующих интерфейс RS-485 (стандарты: ИСО/МЭК 8482, TIA/EIA-485-A)

Кабели КИПЭБнг(А)-БГ допускается использовать

  • В грунтах категории I-III
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ºС

Включены в ограничительные перечни:

  • Перечень ЭКБ 17-2018
  • Изделий ВМФ, разрешённых к применению на изделиях 21 и 22

Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 4У

Стойкость к спецфакторам

  • Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Массогабаритные параметры

Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
0,6 1 13,1 192,1
2 15,6 275,9
3 16,1 293,7
4 16,6 309,7
5 18 375,1
6 19 407,3
7 19 415,3
8 20 452,1
9 21,6 501,3
10 22,6 537

Минимальный срок службы

35 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 15×DH

Диапазон температур, °С

эксплуатация: от –60 до +85

монтаж: от –10 до +70

* DH — наружный размер кабеля

Конструкция

Количество жил

: 1-10

Диаметр жил

: 0,60 мм (7 × 0,20 мм)

Жилы

: многопроволочные медные луженые

Изоляция

: сплошной полиэтилен

Скрутка

: парная

Экран

: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%

Оболочка

: полимерная композиция, не содержащая галогенов, черного цвета

Гидрофобное покрытие

: поверх оболочки

Броня

: ламинированная стальная гофрированная лента

Защитный шланг

: аналогично оболочке

Гарантийный срок эксплуатации

кабелей КИПЭБнг(А)-БГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КИПЭБнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Электрические параметры

Электрические параметры

Электрическое сопротивление жилы постоянному току при 20°C, не более

10,0 Ом/100м

Асимметрия электрического сопротивления постоянному току жил в паре, не более

3 %

Волновое сопротивление на частоте 1 МГц

120 ± 12 Ом

Электрическая емкость пары, не более

42 пФ/м

Коэффициент затухания на частоте 1 МГц при 20 °C, не более

2,1 Дб/100м
