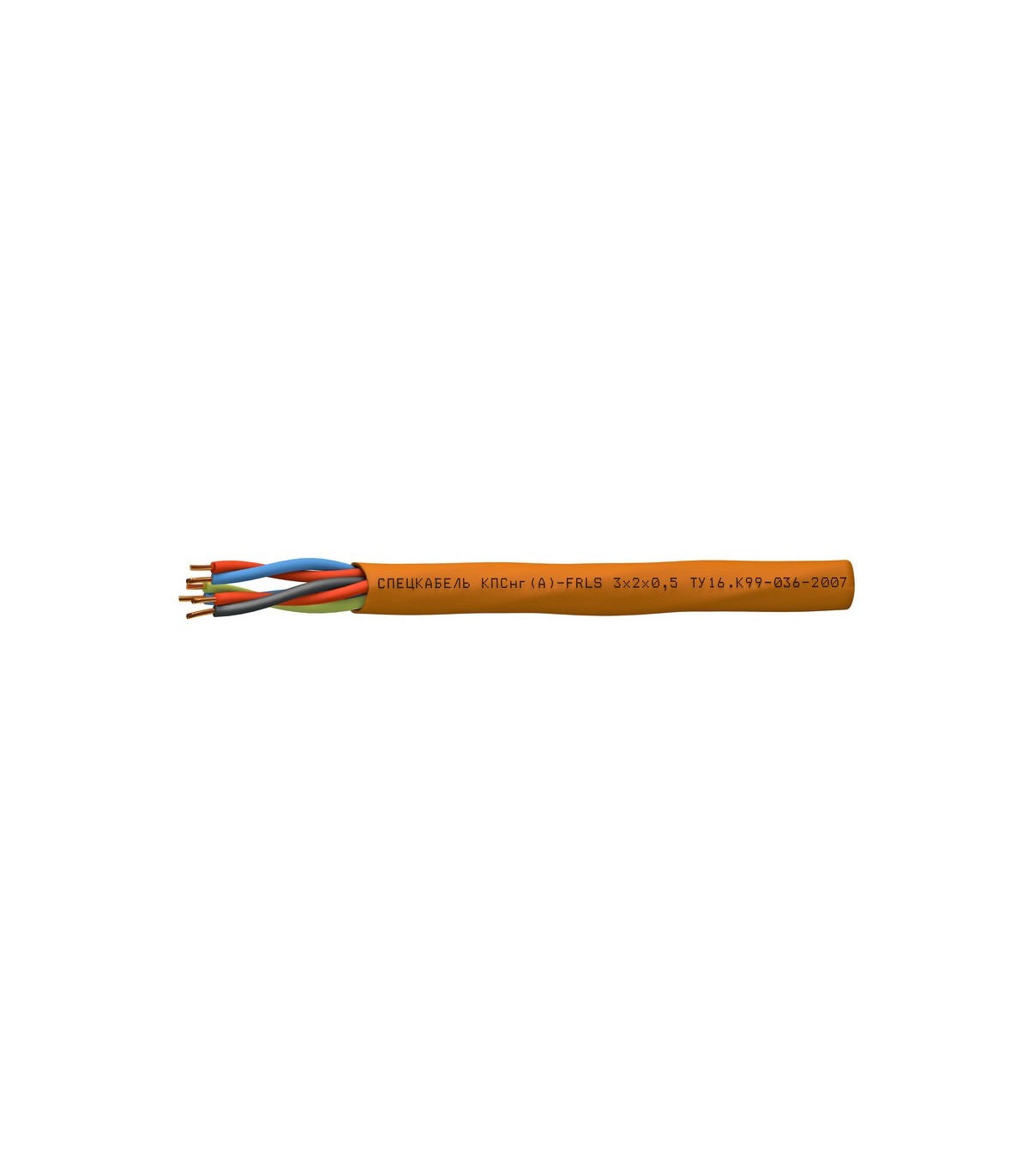

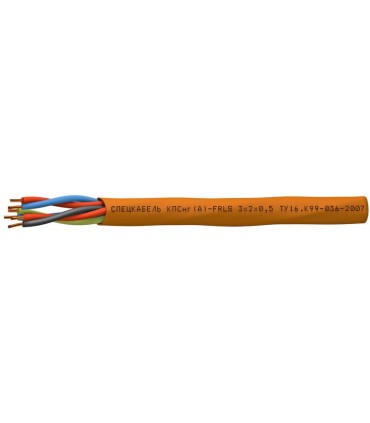

Спецкабель КПСнг(А)-FRLS Nx2xS
ТУ 16.К99-036-2007
КПСнг(А)-FRLS Nx2xS - кабели симметричные для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением
Макроразмеры:
1x2x0,2; 1x2x0,35; 1x2x0,5; 1x2x0,75; 1x2x1; 1x2x1,5; 1x2x2,5; 2x2x0,2; 2x2x0,35; 2x2x0,5;2x2x0,75;2x2x1;2x2x1,5;2x2x2,5;3x2x0,2;3x2x0,5;3x2x0,75;3x2x1;3x2x1,5;
3x2x2,5;4x2x0,2;4x2x0,5;4x2x0,75;4x2x1;4x2x1,5;4x2x2,5;5x2x0,2;5x2x0,5;5x2x0,75;
5x2x1;5x2x1,5;6x2x0,5;6x2x0,75;6x2x1;6x2x1,5;7x2x0,5;7x2x1;7x2x2,5;8x2x0,2;8x2x0,5;
8x2x0,75;8x2x1;8x2x2,5;9x2x0,5;10x2x0,2;10x2x0,5;10x2x0,75;10x2x1;10x2x1,5;12x2x0,2;
12x2x0,5;16x2x1;20x2x0,5;40x2x0,75;
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления
- Для объектов повышенной пожарной опасности
- Для промышленных предприятий, офисных помещений, высотных зданий
Кабели КПСнг(А)-FRLS допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
Минимальный срок службы 30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар: 1-40 (в зависимости от сечения жил)
Сечение жил: 0,2-2,5 мм2
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением оранжевого цвета
Гарантийный срок эксплуатации кабелей КПСнг(А)-FRLS 6 лет с даты ввода в эксплуатацию но не более 6,5 лет с даты изготовления
Класс пожарной опасности кабелей КПСнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число пар в кабелях, N | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 40 | |
| 0,2 | 5,4 | 8,3 | 8,7 | 9 | 9,9 | 11,6 | 14,5 | 14,8 | ||||||
| 0,35 | 5,9 | 9,6 | ||||||||||||
| 0,5 | 6,2 | 10,2 | 10,8 | 11,4 | 12,5 | 14,4 | 14,4 | 15,5 | 17,1 | 18,2 | 18,8 | 23,1 | ||
| 0,75 | 6,6 | 10,9 | 11,6 | 12,2 | 14,2 | 15,5 | 16,7 | 19,6 | 34,6 | |||||
| 1 | 7,1 | 11,9 | 12,6 | 14,2 | 15,6 | 17 | 17 | 18,4 | 21,6 | 26,1 | ||||
| 1,5 | 7,6 | 12,9 | 14,5 | 15,4 | 16,9 | 18,5 | 23,6 | |||||||
| 2,5 | 8,6 | 15,7 | 16,7 | 17,8 | 21,5 | 23,3 | ||||||||
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число пар в кабелях, N | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 40 | |
| 0,2 | 29,2 | 53 | 63,13 | 70,06 | 81,54 | 111,9 | 165,88 | 165,88 | ||||||
| 0,35 | 37,4 | 69,5 | ||||||||||||
| 0,5 | 42,4 | 79,6 | 96,23 | 114,3 | 135,21 | 185,66 | 200,75 | 224,3 | 250,69 | 274,3 | 308,66 | 461,82 | ||
| 0,75 | 49,7 | 94,2 | 116,28 | 140,14 | 195,9 | 225,57 | 275,65 | 338,09 | 1 159,67 | |||||
| 1 | 58,5 | 111,8 | 140,12 | 199,66 | 236,15 | 272,98 | 299,42 | 336,26 | 413,39 | 676,9 | ||||
| 1,5 | 71,3 | 137,3 | 205,39 | 248,6 | 296,16 | 339,43 | 528,21 | |||||||
| 2,5 | 97,7 | 137,3 | 284,1 | 350,15 | 549,21 | 620,29 | ||||||||
Электрические параметры
Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В
Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км |
96,0 |
63,0 |
37,4 |
25,5 |
18,8 |
12,6 |
8,0 |
|
Электрическая емкость, не более, нФ/км |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
|
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км |
2,00 |
1,50 |
1,30 |
1,20 |
0,95 |
0,70 |
0,50 |
Техсправка по пожарной нагрузке
|
Число пар в кабеле, N |
Номинальное сечение жил, S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
1 |
14,01 |
17,06 |
18,46 |
20,04 |
22,57 |
26,96 |
32,29 |
|
2 |
23,02 |
28,61 |
31,17 |
34,04 |
38,69 |
46,06 |
55,85 |
Пример записи при заказе кабеля и в документации другого изделия
Спецкабель КПСнг(А)-FRLS 1x2x0,2 ТУ 16.К99-036-2007
