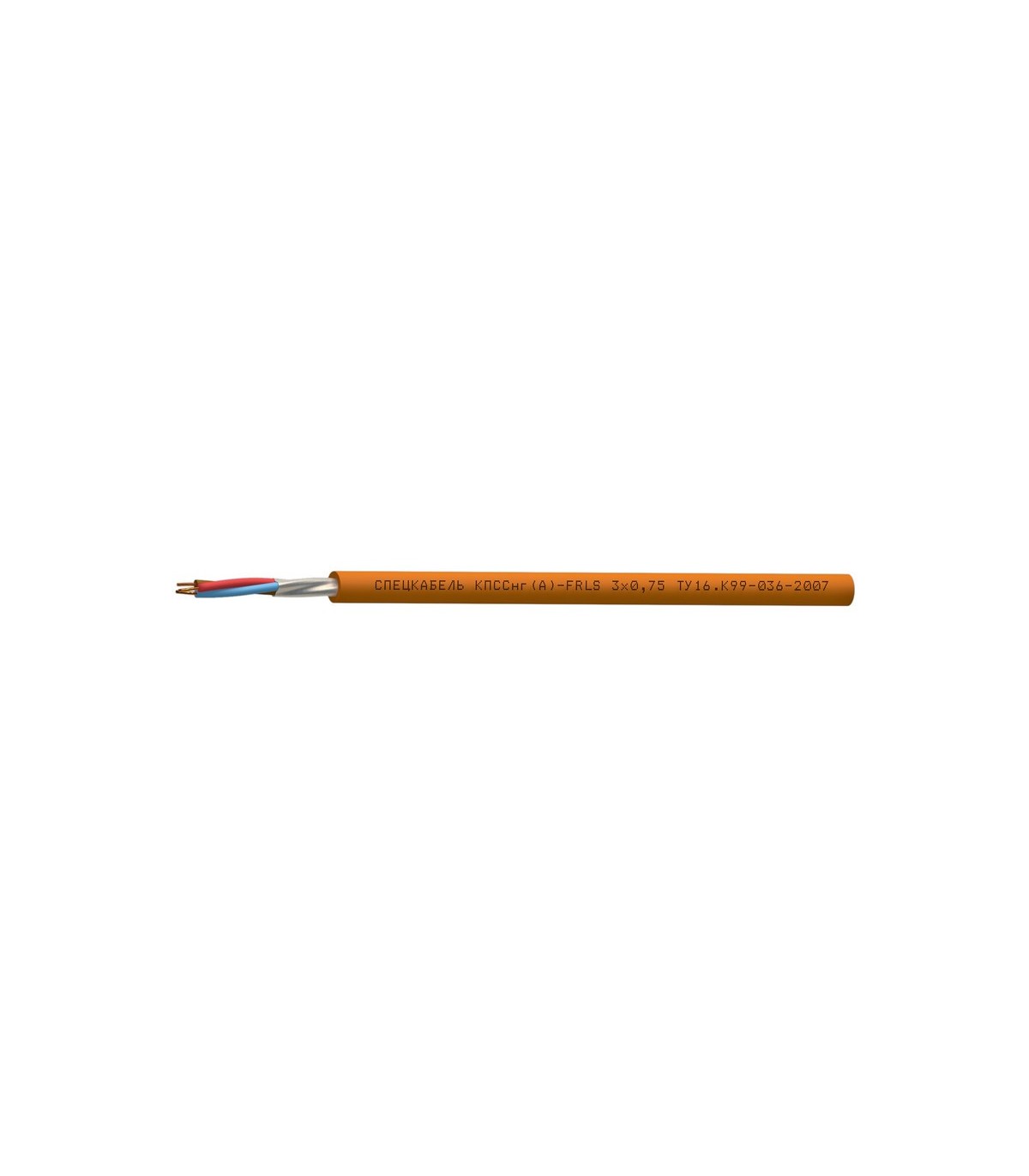

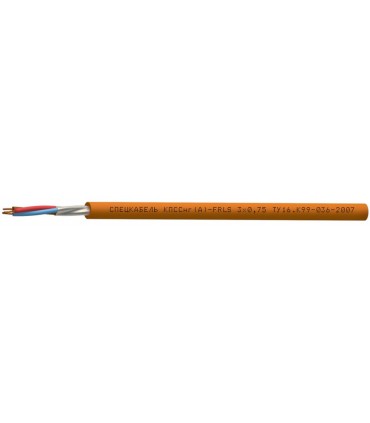

Спецкабель КПССнг(А)-FRLS NxS
ТУ 16.К99-036-2007
Кабели для систем противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением КПССнг(А)-FRLS
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления на объектах повышенной пожарной опасности
- Для систем атомных станций класса безопасности 2–4 (вне гермозоны)
Кабели КПССнг(А)-FRLS допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,5 | 3 | 7,4 | 58,6 |
| 4 | 8 | 72,8 | |
| 0,75 | 3 | 7,6 | 67,8 |
| 4 | 8,2 | 84,9 | |
| 1 | 3 | 8,3 | 79,2 |
| 4 | 9 | 99,8 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 3-4Сечение жил
: 0,2- 2,5 мм2Жилы
: однопроволочные медныеИзоляция
: кремнийорганическая керамообразующая резинаСкрутка
: пучковаяДополнительный огнестойкий барьер
: слюдосодержащая лентаОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, оранжевого цветаГарантийный срок эксплуатации
кабелей КПССнг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПССнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
Рабочее напряжение, не более, 300 В
Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОмxкм
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км |
192,0 |
126,0 |
74,8 |
51,0 |
37,6 |
25,2 |
16,0 |
|
Электрическая емкость, не более, нФ/км |
65 |
70 |
75 |
80 |
85 |
90 |
95 |
Техсправка по пожарной нагрузке
Объем горючей массы полимерных материалов в кабеле, л×10-3/м
|
Число жил в кабеле, N |
Номинальное сечение жил, S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
3 |
16,91 |
28,15 |
26,67 |
28,89 |
32,48 |
38,57 |
46,12 |
|
4 |
18,43 |
30,94 |
33,50 |
36,37 |
41,02 |
48,65 |
58,43 |
