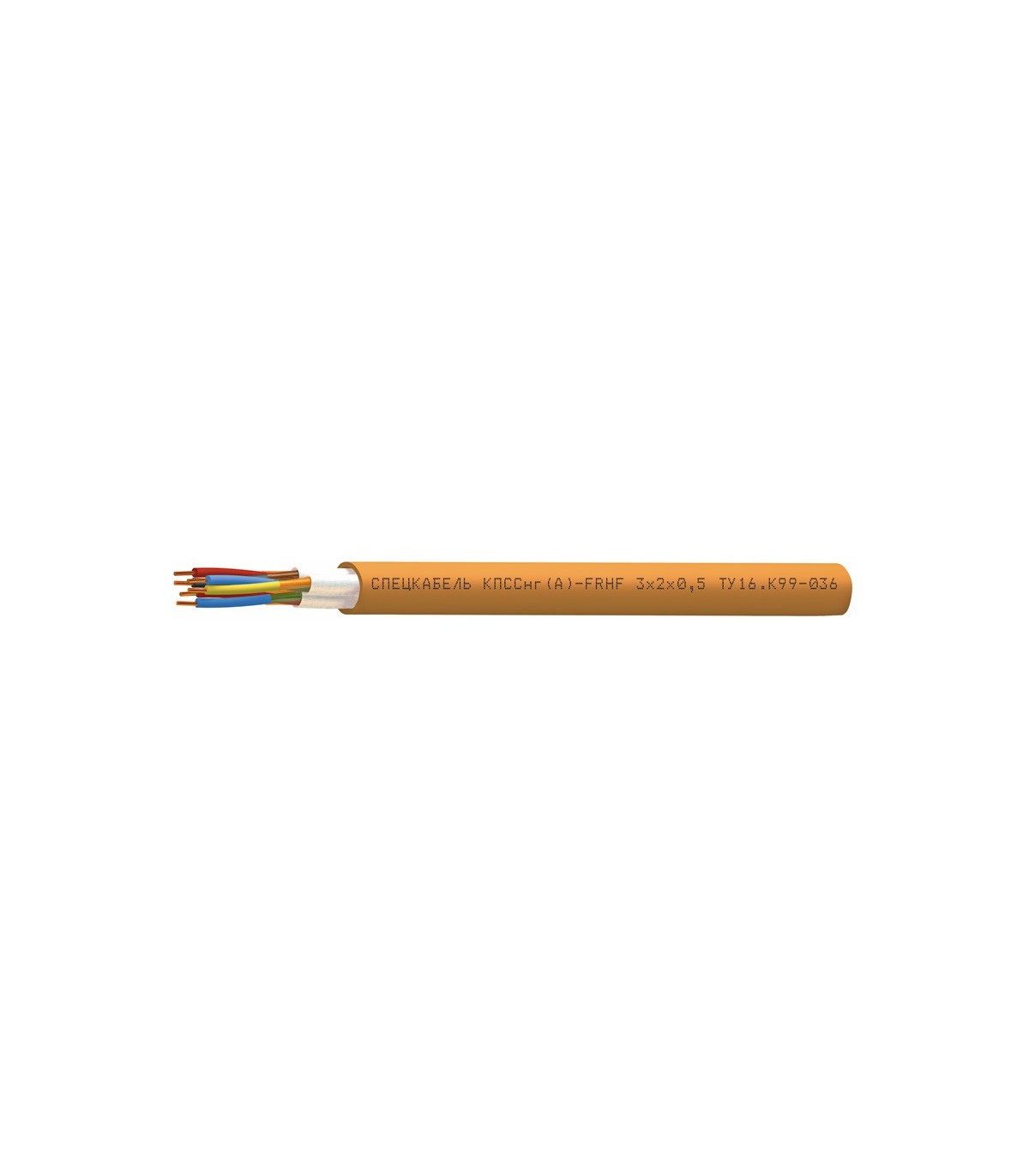

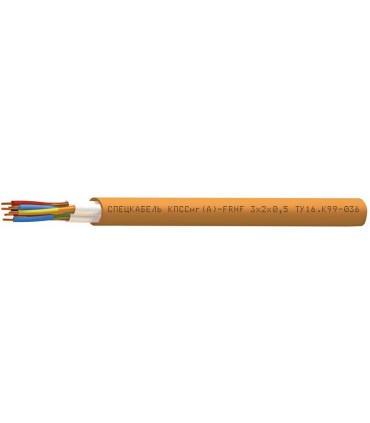

Спецкабель КПССнг(А)-FRHF Nx2xS
КПССнг(А)-FRHF Nx2xS - кабели симметричные для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, повышенной пожаростойкости
Размеры:
3x0,5; 3x0,75; 3x1; 4x0,5; 4x1; 4x1,5
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления
- Для объектов повышенной пожарной опасности
- Для промышленных предприятий, офисных помещений, высотных зданий
Кабели КПССнг(А)-FRHF допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
- В условиях кратковременных воздействий минерального масла и бензина
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,2 | 1 | 5,5 | 33,5 |
| 2 | 6,00x8,85 | 39,5 | |
| 0,35 | 1 | 6,2 | 52,1 |
| 2 | 6,65x10,15 | 63,4 | |
| 0,5 | 1 | 6,4 | 44,4 |
| 2 | 6,90x11,00 | 72,8 | |
| 3 | 11,9 | 109,11 | |
| 4 | 12,6 | 130,22 | |
| 0,75 | 1 | 6,7 | 50,7 |
| 2 | 7,20x11,70 | 84,9 | |
| 4 | 14,3 | 184,84 | |
| 1 | 1 | 7,2 | 58,6 |
| 2 | 7,70x12,70 | 99,8 | |
| 4 | 15,5 | 219,05 | |
| 1,5 | 1 | 8,1 | 73,2 |
| 2 | 8,60x14,10 | 127,2 | |
| 2,5 | 1 | 9,1 | 97,1 |
| 2 | 9,60x16,10 | 173,2 |
Минимальный срок службы 40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +80
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
1-40 (в зависимости от сечения жил)Сечение жил 0,2-2,5 мм2
Жилы однопроволочные медные
Изоляция кремнийорганическая керамообразующая резина
Скрутка парная
Дополнительный огнестойкий барьер слюдосодержащая лента
Оболочка полимерная композиция, не содержащая галогенов, оранжевого цвета
Гарантийный срок эксплуатации кабелей КПССнг(А)-FRHF 6 лет с даты ввода в эксплуатацию но не более 6,5 лет с даты изготовления
Класс пожарной опасности кабелей КПССнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
Рабочее напряжение, не более 300 В
Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОм x км
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км |
96,0 |
63,0 |
37,4 |
25,5 |
18,8 |
12,6 |
8,0 |
|
Электрическая емкость, не более, нФ/км |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
|
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км |
2,00 |
1,50 |
1,30 |
1,20 |
0,95 |
0,70 |
0,50 |
Техсправка по пожарной нагрузке
Объем горючей массы полимерных материалов в кабеле, л×10-3/м
|
Число пар в кабеле, N |
Номинальное сечение жил, S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
1 |
15,38 |
18,35 |
19,84 |
21,41 |
23,94 |
28,48 |
33,80 |
|
2 |
18,43 |
30,94 |
33,50 |
36,37 |
41,02 |
48,65 |
58,43 |
