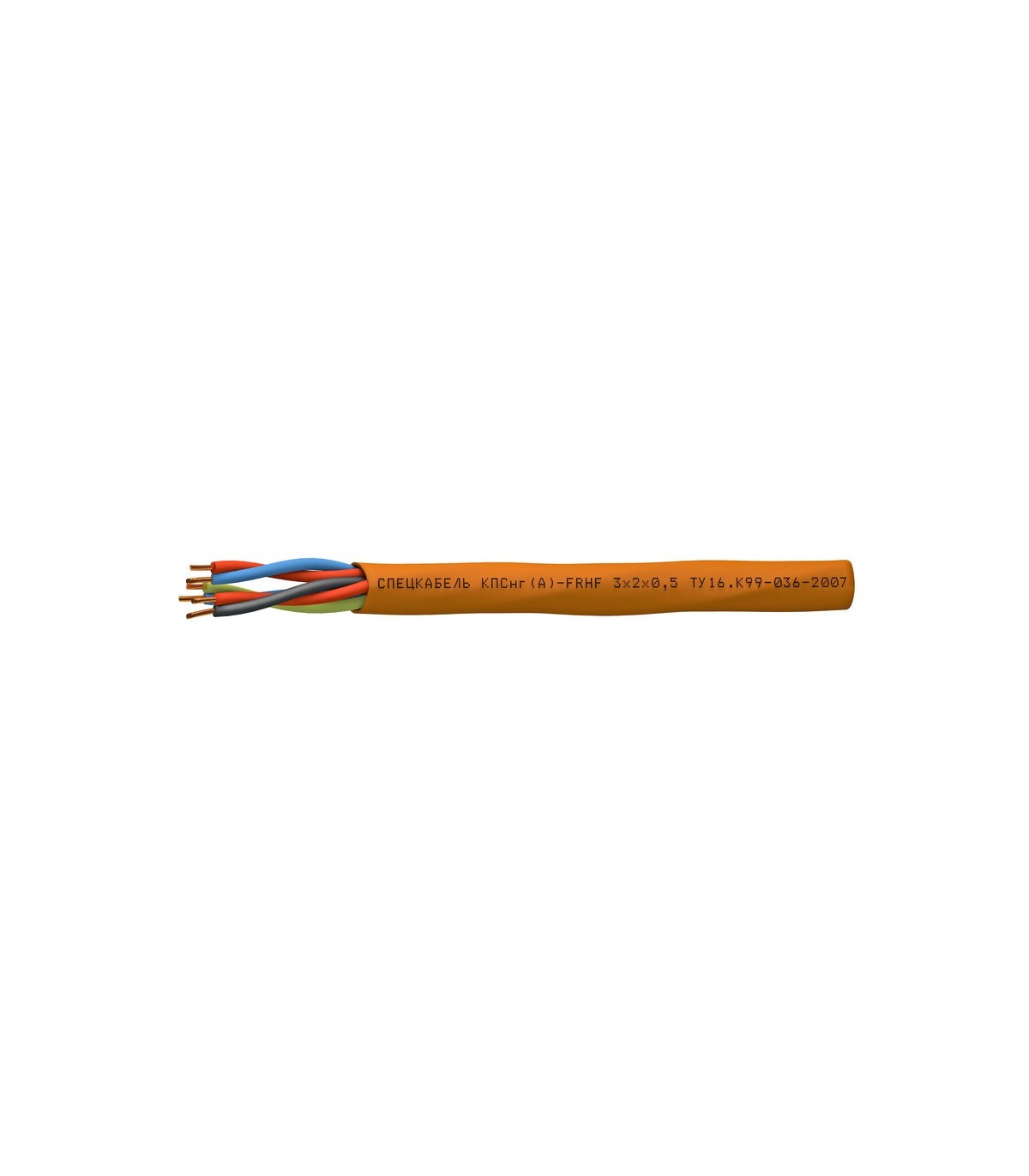

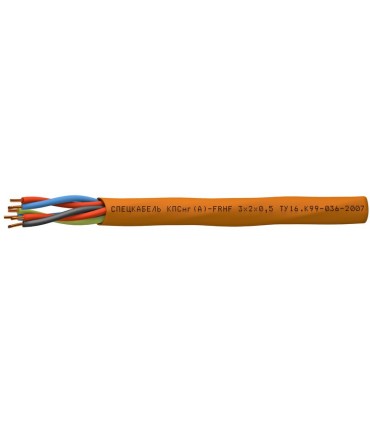

Спецкабель КПСнг(А)-FRHF Nx2xS
ТУ 16.К99-036-2007
КПСнг(А)-FRHF Nx2xS - кабели симметричные для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления
- Для объектов повышенной пожарной опасности
- Для промышленных предприятий, офисных помещений, высотных зданий
Кабели КПСнг(А)-FRHF допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
- В условиях кратковременных воздействий минерального масла и бензина
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +80
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-40 (в зависимости от сечения жил)Сечение жил
: 0,2-2,5 мм2Жилы
: однопроволочные медныеИзоляция
: кремнийорганическая керамообразующая резинаСкрутка
: парнаяОболочка
: полимерная композиция, не содержащая галогенов, оранжевого цветаГарантийный срок эксплуатации
кабелей КПСнг(А)-FRHF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КПСнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число пар в кабелях, N | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | |
| 0,2 | 4,7 | 5,20x7,75 | 8,7 | 9 | 9,9 | 14,4 | |||||
| 0,35 | 5,4 | 5,85x9,05 | 11,6 | ||||||||
| 0,5 | 5,7 | 6,15x9,65 | 10,8 | 11,4 | 12,5 | 14,4 | 15,5 | 18,2 | 18,8 | 20,9 | |
| 0,75 | 6 | 6,50x10,40 | 11,6 | 12,2 | 14,2 | 15,5 | 19,6 | ||||
| 1 | 6,5 | 7,00x11,40 | 12,6 | 14,2 | 15,6 | 17 | |||||
| 1,5 | 7,2 | 7,70x12,50 | 14,5 | 15,4 | |||||||
| 2,5 | 8,2 | 8,70x14,60 | 16,7 | 21,5 | |||||||
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число пар в кабелях, N | ||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | |
| 0,2 | 26,8 | 43,6 | 61,64 | 68,51 | 79,83 | 162,35 | |||||
| 0,35 | 32,8 | 54,8 | 112,33 | ||||||||
| 0,5 | 37,7 | 62,3 | 188,81 | 112,27 | 132,99 | 182,12 | 220,45 | 269,65 | 303,9 | 379,2 | |
| 0,75 | 43,9 | 74,1 | 114,23 | 140,14 | 192,4 | 221,73 | 333,09 | ||||
| 1 | 51,3 | 87,9 | 137,85 | 196,16 | 232,27 | 295,16 | |||||
| 1,5 | 69,5 | 119,1 | 201,81 | 244,77 | |||||||
| 2,5 | 93,5 | 164,7 | 279,92 | 486,36 | |||||||
Электрические параметры
Рабочее напряжение, не более 300 В
Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОм ×км
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км |
96,0 |
63,0 |
37,4 |
25,5 |
18,8 |
12,6 |
8,0 |
|
Электрическая емкость, не более, нФ/км |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
|
Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км |
2,00 |
1,50 |
1,30 |
1,20 |
0,95 |
0,70 |
0,50 |
Техсправка по пожарной нагрузке
Объем горючей массы полимерных материалов в кабеле, л×10-3/м
|
Число пар в кабеле, N |
Номинальное сечение жил, S, мм2 |
||||||
|
0,2 |
0,35 |
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
1 |
14,01 |
17,06 |
18,46 |
20,04 |
22,57 |
26,96 |
32,29 |
|
2 |
23,02 |
28,61 |
31,17 |
34,04 |
38,69 |
46,06 |
55,85 |
