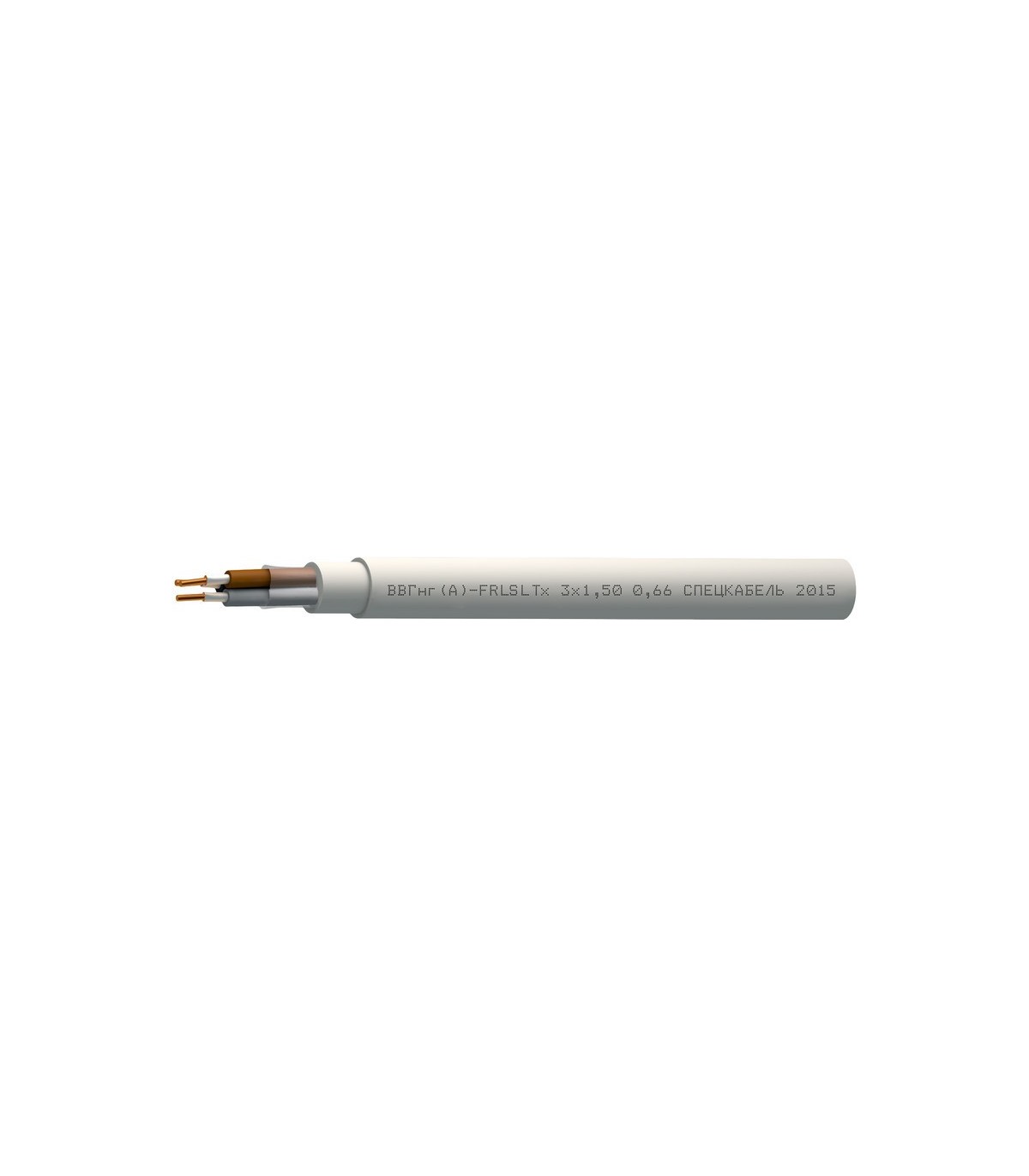

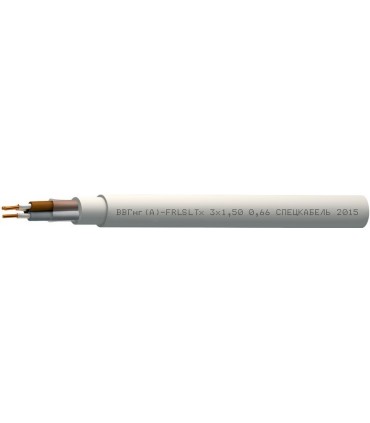

Спецкабель ВВГнг(А)-FRLSLTx NxS 0,66 кВ
ТУ 16-705.496-2011
Кабели силовые с рабочим переменным напряжением 0,66 кВ, огнестойкие, не распространяющие горение, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения ВВГнг(А)-FRLSLTx
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для передачи и распределения энергии и электрических сигналов в стационарных установках
- Для общепромышленного применения и атомных станций
- Для систем энергоснабжения на объектах повышенной пожарной опасности
- Для детских дошкольных и образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений
Кабели ВВГнг(А)-FRLSLTx допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- Во взрывоопасных зонах категории В-1а
Массогабаритные параметры
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||
| 1 | 2 | 3 | 4 | 5 | |
| 1,5 | 6,5 | 13 | 13,6 | 14,5 | 15,6 |
| 2,5 | 6,9 | 13,8 | 14,4 | 15,5 | 16,7 |
| 4 | 7,6 | 15,2 | 15,9 | 17,1 | 18,5 |
| 6 | 8,1 | 16,2 | 17 | 18,3 | 19,9 |
| 10 | 9,5 | 18,6 | 19,6 | 21,2 | 23,1 |
| 16 | 10,4 | 20,5 | 21,6 | 23,5 | 25,9 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||
| 1 | 2 | 3 | 4 | 5 | |
| 1,5 | 69 | 271 | 300 | 344 | 379 |
| 2,5 | 84 | 317 | 356 | 413 | 459 |
| 4 | 108 | 397 | 453 | 532 | 595 |
| 6 | 133 | 473 | 548 | 630 | 732 |
| 10 | 197 | 656 | 774 | 929 | 1 054 |
| 16 | 265 | 852 | 1 025 | 1 244 | 1 438 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +50
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 1–5Сечение жил
: 1,5–16 мм2Жилы
: однопроволочные медныеТермический барьер
: слюдосодержащая лентаИзоляция
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горенияСкрутка
: пучковаяЗаполнение
: полимерный материал пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горенияОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения, белого цветаГарантийный срок эксплуатации
кабелей ВВГнг(А)-FRLSLTx
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей ВВГнг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2
Электрические параметры
Номинальное рабочее переменное напряжение 0,66 кВ
Максимальное постоянное напряжение 1,0 кВ
|
Сечение жил, S, мм2 |
Электрическое сопротивление жил постоянному току при 20 °С, не более, Ом/км |
|
1,5 |
12,10 |
|
2,5 |
7,41 |
|
4 |
4,61 |
|
6 |
3,08 |
|
10 |
1,83 |
|
16 |
1,15 |
