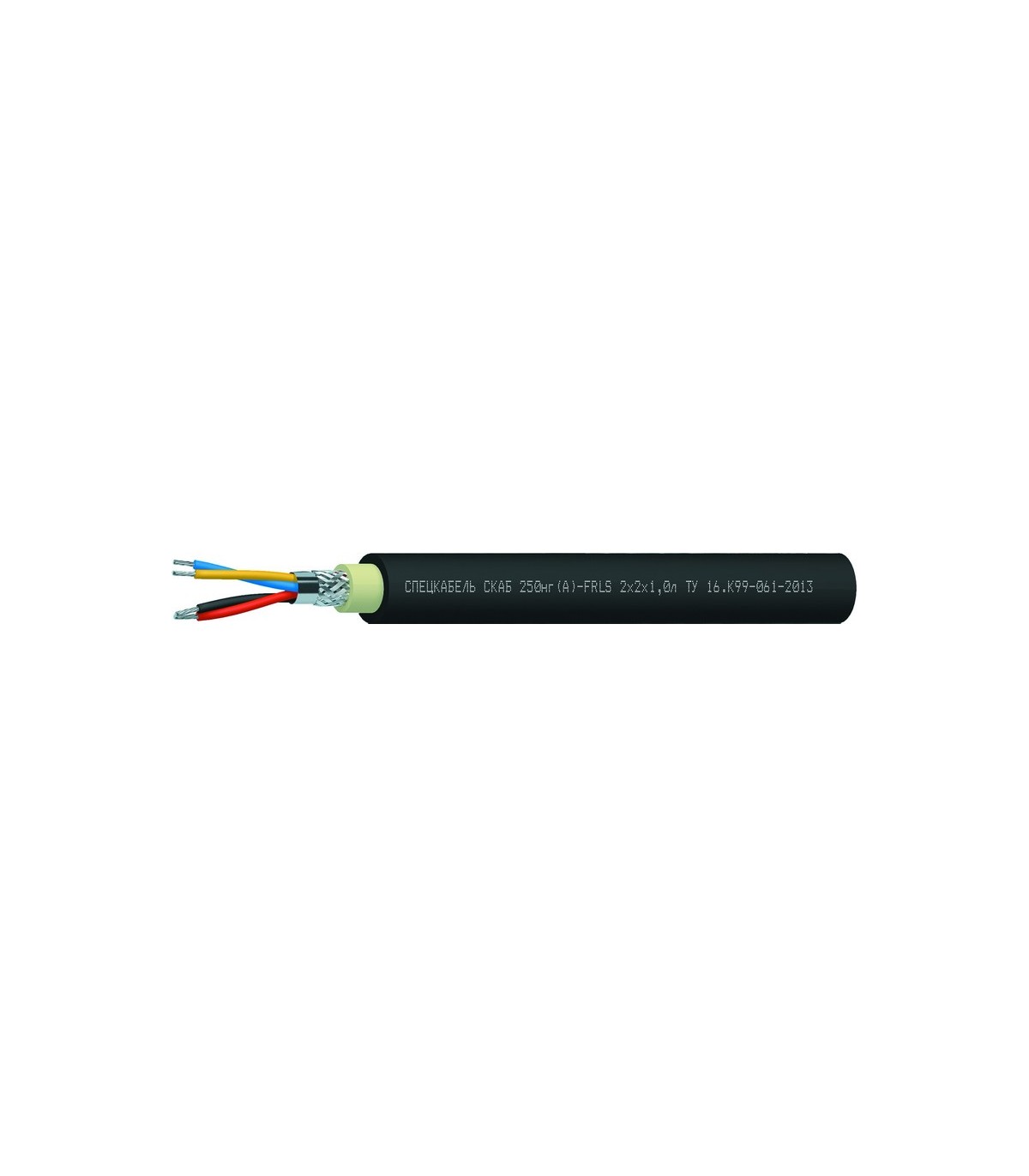

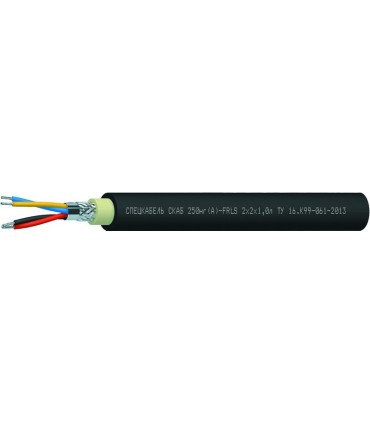

СКАБ 250нг(А)-FRLS Nx2xSл
ТУ 16.К99-061-2013
Кабели универсальные для КИПиА на напряжение до 380 В, парной скрутки, групповой прокладки, огнестойкие СКАБ 250нг(А)-FRLS
