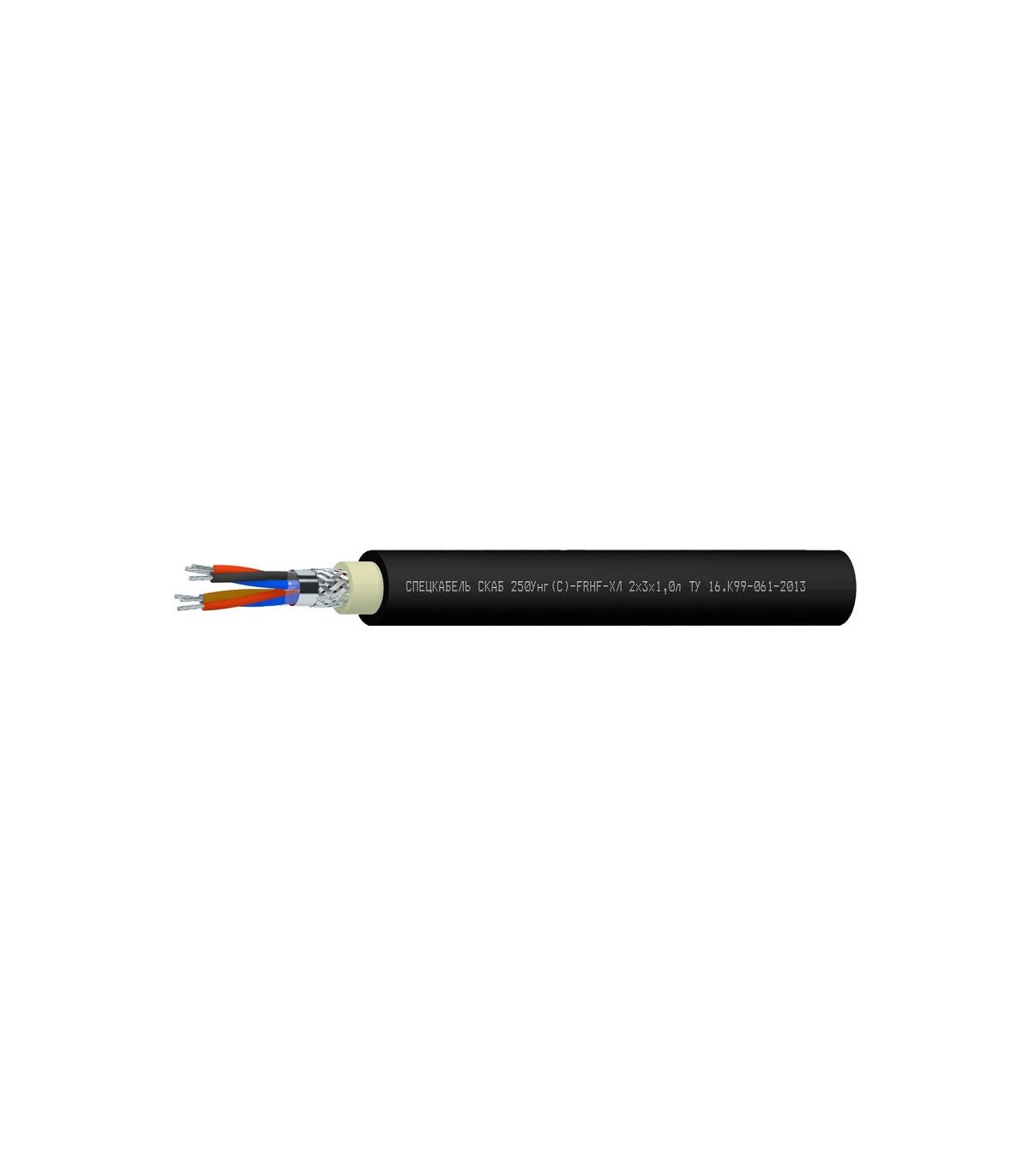

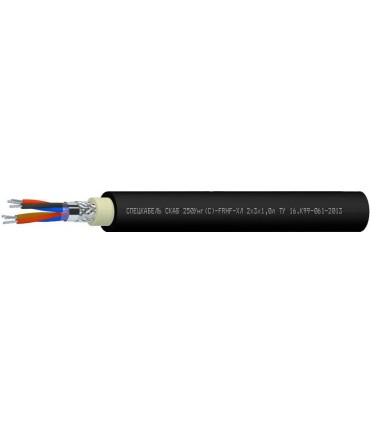

СКАБ 250Унг(С)-FRHF-ХЛ Nx3xSл
ТУ 16.К99-061-2013
Кабели универсальные для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие СКАБ 250Унг(С)-FRHF-ХЛ
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
Кабели СКАБ 250Унг(С)-FRHF-ХЛ допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i (с оболочкой синего цвета)
- Внутри и вне помещений
- В химически агрессивных средах
Овальность поперечного сечения кабелей не более 10%
Массогабаритные параметры
| Cечение жил, S, мм2 | Число троек в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,75 | 1 | 10,1 | 129 |
| 1 | 14 | 32,4 | 1 058,3 |
| 1,5 | 1 | 11,4 | 167,8 |
| 2 | 18,1 | 327,2 | |
| 4 | 20,8 | 485,5 |
Минимальный срок службы
50 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –70 до +125
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество троек
: 1-24Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: кремнийорганическая керамообразующая резинаСкрутка
: троечнаяОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной пожарной опасностиОболочка
: термопластичный полиуретан, черного или синего цветаГарантийный срок эксплуатации
кабелей СКАБ 250Унг(С)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250Унг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.1
Электрические параметры
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||
|
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
40,7 |
26,0 |
22,3 |
14,3 |
7,63 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм |
100 |
||||
|
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ |
150 |
||||
|
Рабочее переменное (постоянное) напряжение, не более, В |
380 (540) |
||||
Техсправка по пожарной нагрузке
|
Объем горючей массы, лx10-3/м |
||||||||||||||
|
Ном. сеч. жил, мм2 |
Число троек |
|||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
|
|
0,5 |
41,4 |
70,2 |
81,3 |
96,3 |
128,3 |
145,6 |
158,3 |
173,2 |
232,9 |
259,0 |
286,9 |
315,6 |
373,6 |
469,0 |
|
0,75 |
43,5 |
73,7 |
85,4 |
101,1 |
134,7 |
152,9 |
166,2 |
181,9 |
244,5 |
271,9 |
301,2 |
331,4 |
392,3 |
492,5 |
|
1,0 |
46,1 |
78,8 |
91,6 |
108,7 |
144,8 |
164,6 |
179,1 |
196,3 |
265,0 |
293,5 |
325,6 |
358,5 |
457,8 |
533,2 |
|
1,5 |
50,5 |
87,3 |
102,0 |
139,3 |
161,7 |
184,1 |
223,1 |
243,8 |
296,9 |
329,6 |
366,1 |
436,1 |
517,3 |
601,0 |
|
2,5 |
57,0 |
118,0 |
135,7 |
160,5 |
209,3 |
239,1 |
259,5 |
284,0 |
344,8 |
416,5 |
461,5 |
507,9 |
603,5 |
751,0 |
