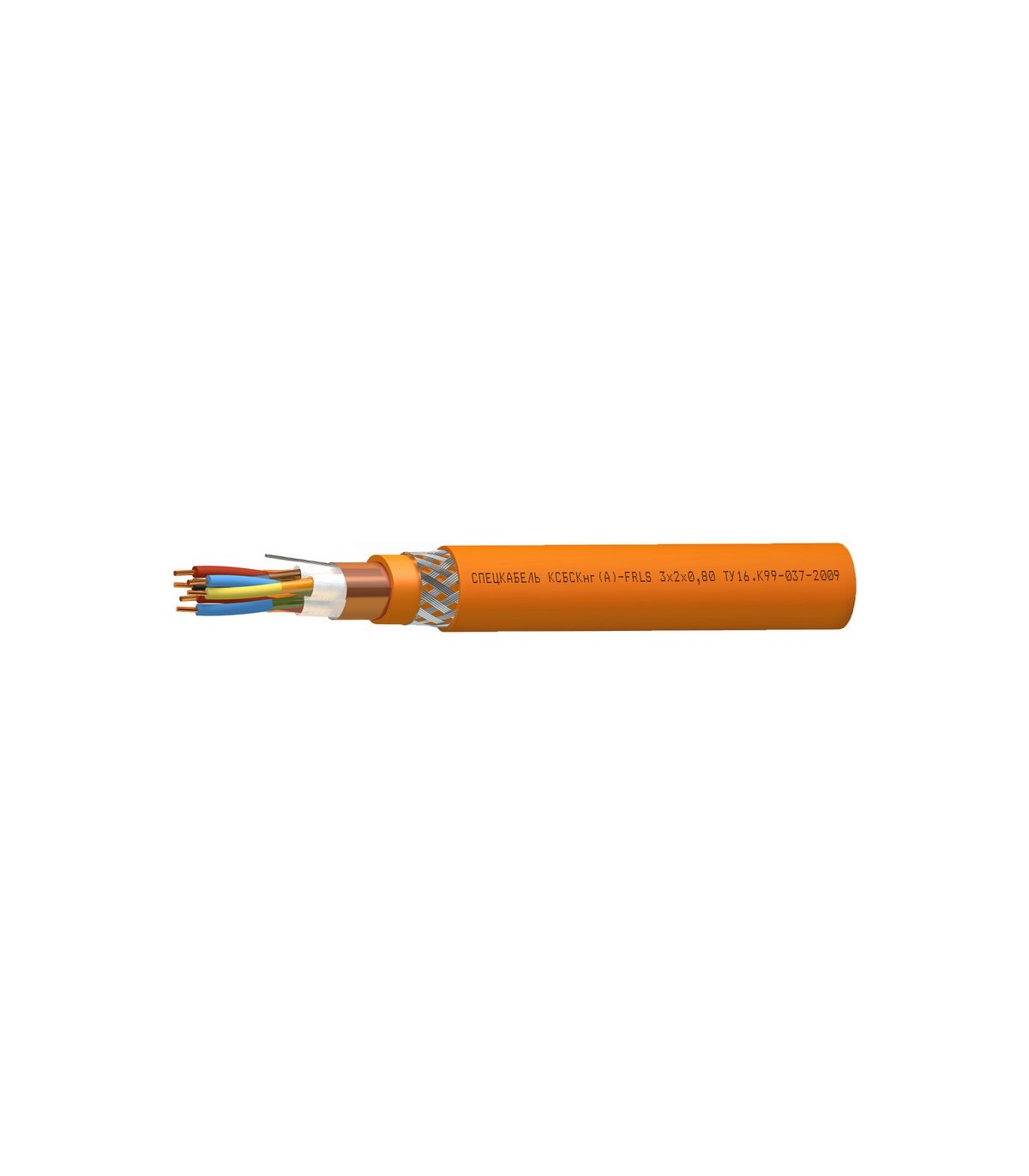

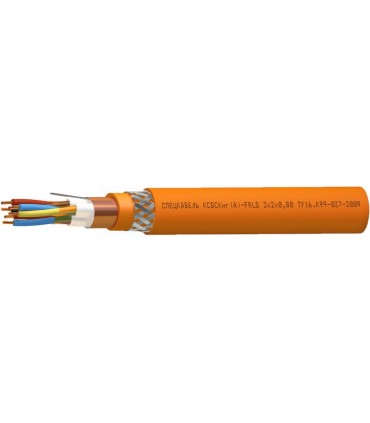

Спецкабель КСБСКнг(А)-FRLS Nx2xD
ТУ 16.К99-037-2009
Кабели симметричные, для промышленного интерфейса RS-485 огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, повышенной пожаростойкости, бронированные КСБСКнг(А)-FRLS
