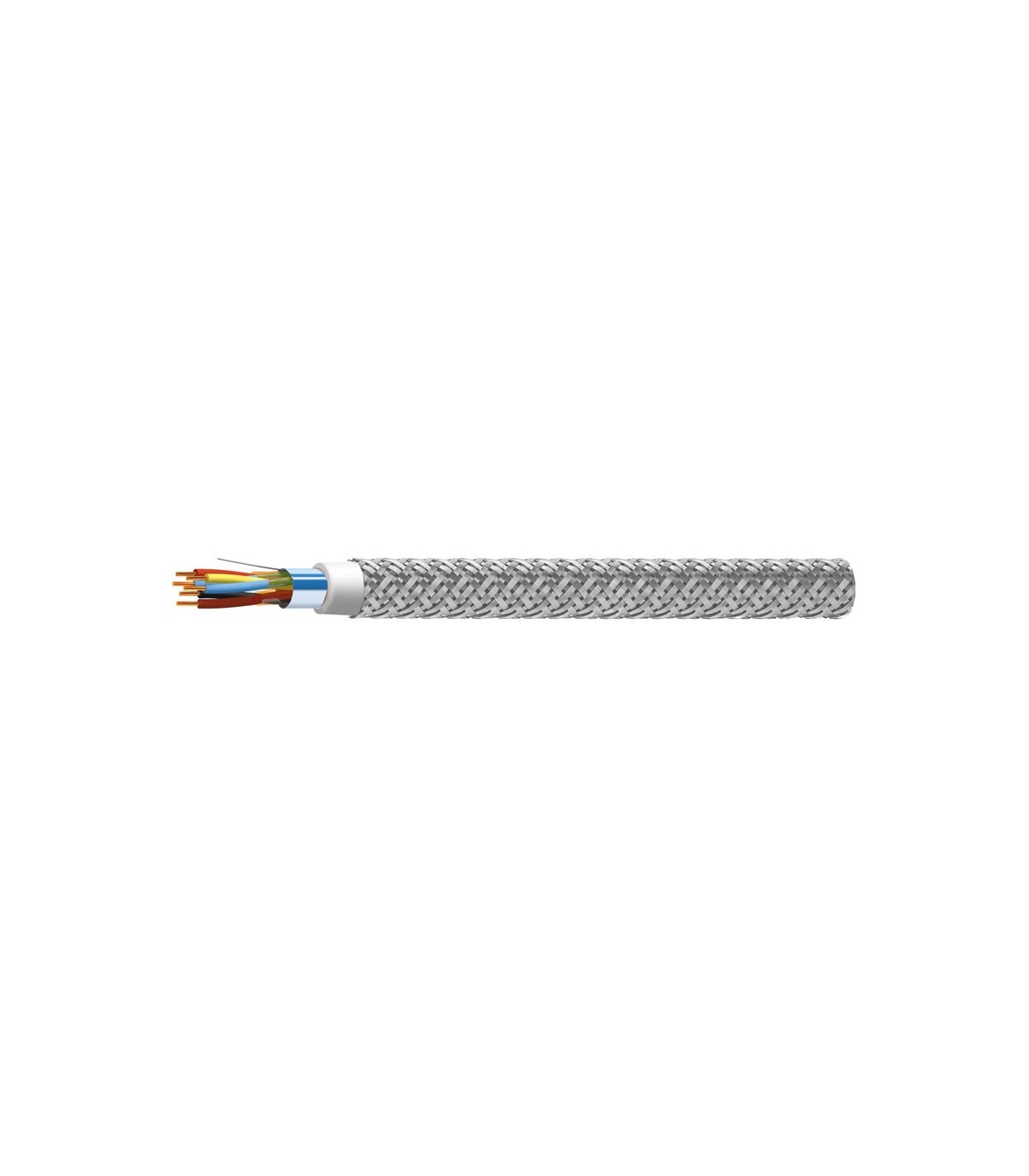

Спецкабель КСБКГнг(А)-FRLSLTx Nx2xD
ТУ 27.32.13-060-47273194-2017
КСБКГнг(А)-FRLSLTx - кабели симметричные, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, с пониженным дымо- и газовыделение, с низкой токсичностью продуктов горения, бронированные
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для групповой стационарной прокладки
- Для систем противопожарной защиты
- Для систем, работающих по стандарту RS-485 и Profibus
- Для объектов повышенной пожарной опасности
- Для детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений
Кабели КСБКГнг(А)-FRLSLTx допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Защищены от грызунов
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-40 (в зависимости от диаметра жил)Диаметр жил
: 0,64-1,78 ммЖилы
: однопроволочные медныеИзоляция
: кремнийорганическая керамообразующая резина с низким показателем токсичности продуктов горенияСкрутка
: парная, совместно с полиимидной пленкойЭкран
: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОболочка
: ПВХ пониженной пожароопасности, с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения, белого цветаБроня
: оплетка из стальных оцинкованных проволокГарантийный срок эксплуатации
кабелей КСБКГнг(А)-FRLSLTx
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КСБКГнг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
| Диаметр жил, D, мм | Число пар в кабелях, N | |||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | |
| 0,64 | 7,4 | 11,4 | 12 | 13 | 14,2 | 15,4 | 15,4 | 16,6 | 18,2 | 19,5 | 20,5 | 23,7 | 26,1 | 28,9 | 30,6 | 31,7 | 32,9 | 34,2 |
| 0,8 | 7,8 | 12,3 | 13 | 14,1 | 15,5 | 16,8 | 16,8 | 18,1 | 19,9 | 21,3 | 22,4 | 25,8 | 28,5 | 31,7 | 33,5 | 34,8 | 36,2 | 37,5 |
| 0,98 | 8,6 | 13,9 | 14,7 | 16,1 | 17,6 | 19,2 | 19,2 | 20,8 | 23 | 24,5 | 25,8 | 29,7 | 32,8 | 36,6 | 38,7 | 40,3 | 41,9 | 43,5 |
| 1,13 | 8,9 | 14,6 | 15,4 | 16,9 | 18,5 | 20,2 | 20,2 | 21,9 | 24,1 | 25,8 | 27,1 | 31,2 | 34,5 | 38,5 | 40,8 | 42,4 | 44,1 | 45,8 |
| 1,38 | 9,9 | 16,1 | 17 | 18,6 | 20,4 | 22,2 | 22,2 | 24,1 | 26,5 | 28,4 | 29,8 | 34,1 | 37,8 | 42,1 | 44,6 | 46,4 | 48,3 | 50,1 |
| 1,78 | 10,8 | 17,8 | 18,8 | 20,7 | 22,7 | 24,8 | 24,8 | 26,9 | 29,7 | 31,8 | 33,3 | 38,1 | 42,3 | 47,3 | 50,1 | 52,2 | 54,3 | 56,4 |
Расчетная масса 1 км кабелей, кг
| Диаметр жил, D, мм | Число пар в кабелях, N | |||||||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 16 | 20 | 24 | 28 | 32 | 36 | 40 | |
| 0,64 | 80,4 | 137,4 | 165,2 | 188,2 | 212,5 | 249,7 | 265,7 | 294,3 | 319,7 | 360,1 | 417,5 | 623,5 | 709,8 | 800,6 | 880,5 | 1 012,4 | 1 089,3 | 1 166,4 |
| 0,8 | 93,2 | 174,4 | 189,6 | 219,4 | 263,6 | 295,5 | 317,5 | 350,6 | 400,5 | 430,8 | 502,8 | 738,5 | 851,7 | 1 026,4 | 1 133,9 | 1 235,8 | 1 338,3 | 1 440,9 |
| 0,98 | 122,6 | 224,6 | 229 | 283,3 | 325,9 | 369,1 | 400,2 | 457,5 | 501,9 | 561,7 | 657,1 | 921,8 | 1 134,9 | 1 299,9 | 1 448,6 | 1 590,3 | 1 732,8 | 1 875,5 |
| 1,13 | 114,9 | 197,2 | 255,2 | 317,5 | 364,4 | 429,2 | 466,6 | 514,4 | 584,4 | 633,1 | 743 | 1 037,1 | 1 279,1 | 1 472,2 | 1 647,8 | 1 816 | 1 984,9 | 2 154 |
| 1,38 | 147,3 | 272 | 332,8 | 393,5 | 473,2 | 536,5 | 586,1 | 667,9 | 736,9 | 801,2 | 960,3 | 1 353,8 | 1 597,3 | 1 849,5 | 2 080 | 2 371,3 | 2 595,4 | 2 819,7 |
| 1,78 | 162,3 | 297,5 | 415,6 | 519 | 607,1 | 714,4 | 787,4 | 876,9 | 992,2 | 1 082,9 | 1 274,5 | 1 776,5 | 2 120,9 | 2 546,1 | 2 878,1 | 3 198,6 | 3 520,3 | 3 842,2 |
Электрические параметры
| Ном. диам. жил, мм | 0,64 | 0,80 | 0,98 | 1,13 | 1,38 | 1,78 | |
| Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 63,0 | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 | |
| Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км | 300 | 300 | 300 | 300 | 300 | 300 | |
| Электрическая ёмкость пары, не более, пФ/м | 75 | 80 | 80 | 85 | 90 | 100 | |
| Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м | 1 кГц | 0,15 | 0,13 | 0,12 | 0,09 | 0,07 | 0,05 |
| 39 кГц | 0,55 | 0,45 | 0,37 | 0,35 | 0,30 | 0,28 | |
| 1 МГц | 2,30 | 2,15 | 2,00 | 1,90 | 1,80 | 1,75 | |
| Волновое сопротивление на частотах, Ом | 31,25 кГц | 120±15 | 120±15 | 120±15 | 100±15 | 100±15 | 80±12 |
| 1 МГц | 100±15 | 100±15 | 100±15 | 80±12 | 80±12 | 60±10 | |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 | 300 | |
Техсправка по пожарной нагрузке
Объем горючей массы полимерных элементов в кабеле, л×10-3/м
| Диаметр жил, D, мм | Число пар | ||||||||
| 1 | 2 | 4 | 8 | 12 | 16 | 20 | 32 | 40 | |
| 0,64 | 20,83 | 38,33 | 55,22 | 88,35 | 121,67 | 157,85 | 232,58 | 285,83 | 350,25 |
| 0,80 | 25,07 | 46,39 | 66,03 | 106,76 | 146,77 | 189,95 | 227,23 | 343,17 | 420,45 |
| 0,98 | 26,99 | 50,22 | 71,81 | 116,55 | 160,51 | 207,84 | 248,85 | — | — |
| 1,13 | 32,67 | 60,85 | 86,98 | 141,12 | 194,32 | 250,73 | — | — | — |
| 1,38 | 38,25 | 71,21 | 101,02 | — | — | — | — | — | — |
| 1,78 | 45,16 | 85,02 | 122,37 | — | — | — | — | — | — |
