СКАБ 250Кнг(А)-LS Nx3эхSл
ТУ 16.К99-061-2013

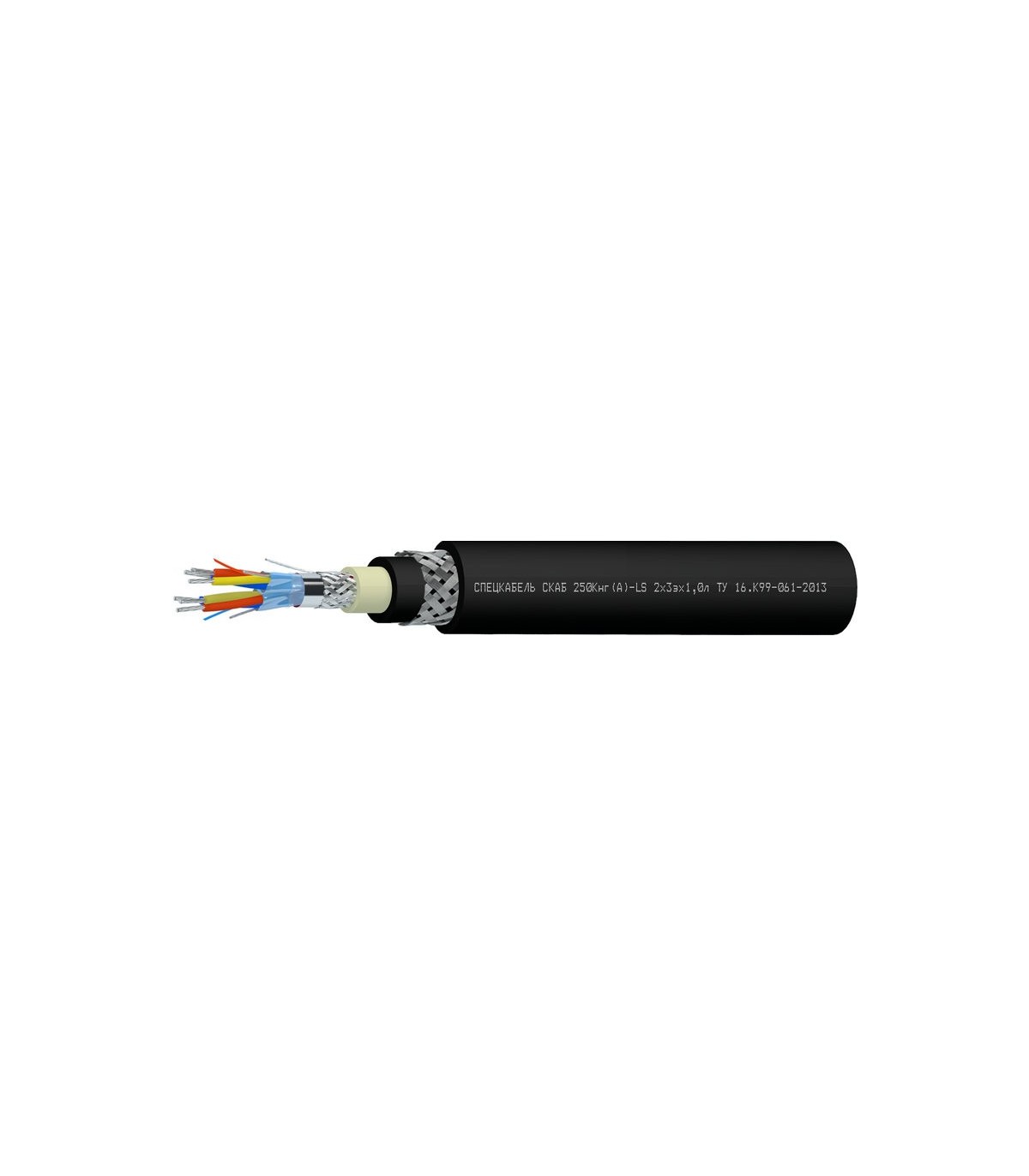

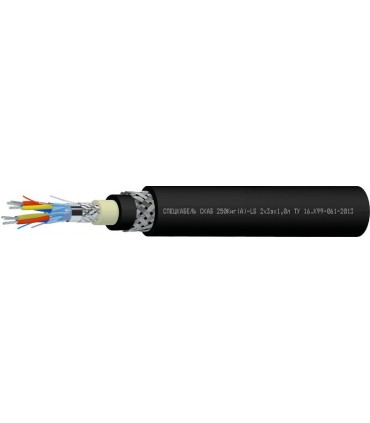

СКАБ 250Кнг(А)-LS Nx3эхSл - кабели универсальные для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, бронированные
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
Кабели СКАБ 250Кнг(А)-LS допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i
- На атомных станциях, в системах класса 2–4, вне гермозоны
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- В грунтах категории I — III
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество троек
: 2-24 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: полимерная композиция пониженной пожарной опасностиЭкран тройки
: из алюмолавсановой ленты с контактным проводником из медной луженой проволокиСкрутка
: троечнаяОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной пожарной опасностиОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цветаБроня
: оплетка из стальных оцинкованных проволок плотностью не менее 70%Защитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей СКАБ 250Кнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число троек в кабелях, N | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,75 | 19,9 | 20 | 21,2 | 22,8 | 24,1 | 24,6 | 27,3 | 30,8 | 31,5 | 34,6 | 35,9 | 39,2 | 42,5 |
| 1 | 20,6 | 20,9 | 22,1 | 23,8 | 27,1 | 27,7 | 28,7 | 32,4 | 34,9 | 36,6 | 38,2 | 41,3 | 45 |
| 1,5 | 22 | 22,2 | 23,8 | 27,3 | 29,1 | 29,8 | 30,9 | 37,2 | 38,1 | 39,6 | 41,3 | 44,9 | 52,1 |
| 2,5 | 25,3 | 25,8 | 28,8 | 30,9 | 33 | 33,7 | 35 | 41,6 | 42,6 | 44,4 | 47,5 | 52 | 58,3 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число троек в кабелях, N | ||||||||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,75 | 519,3 | 579,9 | 662,9 | 767 | 855,1 | 896,6 | 985,5 | 1 229,3 | 1 341,1 | 1 462 | 1 592 | 1 856,5 | 2 371,5 |
| 1 | 556,4 | 629,5 | 747,7 | 844,5 | 946,2 | 996,4 | 1 125,5 | 1 372 | 1 492,2 | 1 641,1 | 1 789,5 | 2 180,9 | 2 667,1 |
| 1,5 | 634,5 | 750 | 867,6 | 990,9 | 1 143 | 1 211,6 | 1 358,9 | 1 631,8 | 1 801,9 | 1 985,2 | 2 267,1 | 2 817,4 | 3 319,8 |
| 2,5 | 768,1 | 896,6 | 1 049,3 | 1 238,6 | 1 430,2 | 1 527,8 | 1 692 | 2 087,7 | 2 354,1 | 2 763,5 | 3 031,4 | 3 694,5 | 4 310,4 |
Электрические параметры
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||
|
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
40,7 |
26,0 |
22,3 |
14,3 |
7,63 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм |
100 |
||||
|
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ |
200 |
||||
|
Рабочее переменное (постоянное) напряжение, не более, В |
380 (540) |
||||
Техсправка по пожарной нагрузке
|
Объем горючей массы, лx10-3/м |
||||||||||||||
|
Ном. сеч. жил, мм2 |
Число троек |
|||||||||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
||
|
0,5 |
153,0 |
162,5 |
181,0 |
201,6 |
222,3 |
234,4 |
307,7 |
360,7 |
384,4 |
486,7 |
521,0 |
594,1 |
671,7 |
|
|
0,75 |
160,6 |
170,6 |
190,0 |
211,7 |
233,4 |
246,1 |
323,1 |
378,7 |
403,6 |
511,0 |
547,0 |
623,8 |
705,3 |
|
|
1,0 |
170,2 |
181,3 |
202,6 |
226,3 |
309,2 |
324,4 |
345,7 |
406,4 |
511,2 |
552,0 |
591,4 |
671,7 |
760,8 |
|
|
1,5 |
186,3 |
199,1 |
223,5 |
310,3 |
341,5 |
359,0 |
383,4 |
537,9 |
571,6 |
614,3 |
659,4 |
751,4 |
982,9 |
|
|
2,5 |
247,1 |
263,0 |
344,0 |
383,1 |
422,3 |
444,0 |
474,4 |
636,9 |
677,9 |
729,7 |
792,8 |
909,0 |
1134,5 |
|
