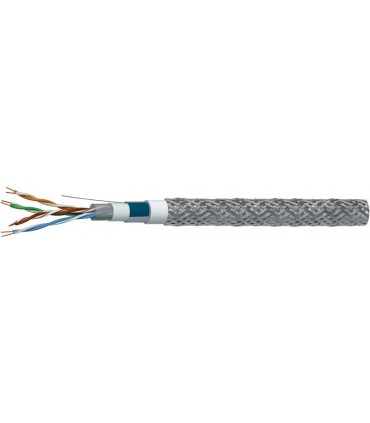

КВПЭфМКГ Nx2x0,52

КИПвЭБнг(А)-БГ Nx2x0,78
КИПвЭнг(А)-БГ Nx2x0,78

ТУ 16.К99-020-2009
Кабели высокочастотные парной скрутки для структурированных систем связи судовые КВПЭфМКГ

Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Артикул:
Бренд:
Спецкабель
Описание

Назначение

  • Для групповой стационарной прокладки
  • Для структурированных кабельных систем, соответствуют категории 5 (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)

Кабели КВПЭфМКГ допускается использовать

  • Внутри и вне помещений
  • В затапливаемых помещениях
  • При продольном и радиальном гидростатическом давлении до 60 атм (6 Мпа)
  • При циклической смене температур
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ºС

Включены в ограничительные перечни:

  • Перечень ЭКБ 17-2018
  • Изделий ВМФ, разрешённых к применению на изделиях 21 и 22

Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 1У

Стойкость к спецфакторам

  • Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Массогабаритные параметры

Диаметр жил, D, мм Число пар в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
0,52 1 6,8 76,9
2 9 123,1
4 10,3 156,5

Минимальный срок службы

30 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 4×DH

монтаж: 10×DH

Диапазон температур, °С

эксплуатация: от –60 до +70

монтаж: от –10 до +70

* DH — наружный размер кабеля

Конструкция

Количество жил

: 1, 2, 4

Диаметр жил

: 0,52 мм

Жилы

: однопроволочные медные

Изоляция

: сплошной полиэтилен

Скрутка

: парная

Заполнение

: герметизирующий состав

Поясная изоляция

: полимерная композиция, не содержащая галогенов

Экран

: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки

Оболочка

: полимерная композиция, не содержащая галогенов, белого цвета

Гарантийный срок эксплуатации

кабелей КВПЭфМКГ

30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КВПЭфМКГ по ГОСТ 31565 — 2012 — П4.8.1.2.2

Нераспространение горения при групповой прокладке (категория D)

Электрические параметры

Электрические параметры

Электрическое сопротивление цепи (двух жил пары) при 20 °C, не более

19,2 Ом/100 м

Омическая асимметрия жил в рабочей паре на длине 100 м, не более

3 %

Электрическое сопротивление изоляции жил при 20 °C, не менее

150 МОм×км

Электрическая емкость рабочей пары, не более

56 пФ/м

Волновое сопротивление

100 ± 15 Ом

Сопротивление связи на частоте 30 МГц

100,0 мОм/м

Испытательное напряжение между жилами

1 кВ

Частотные характеристики

Частота, МГц

1,0

4,0

10,0

16,0

20,0

31,25

62,5

100,0

Коэффициент затухания при 20 °С, не более, дБ/100 м

2,1

4,3

6,6

8,2

9,2

11,8

17,1

22,0

Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м

62,0

53,0

47,0

44,0

42,0

40,0

35,0

32,0
