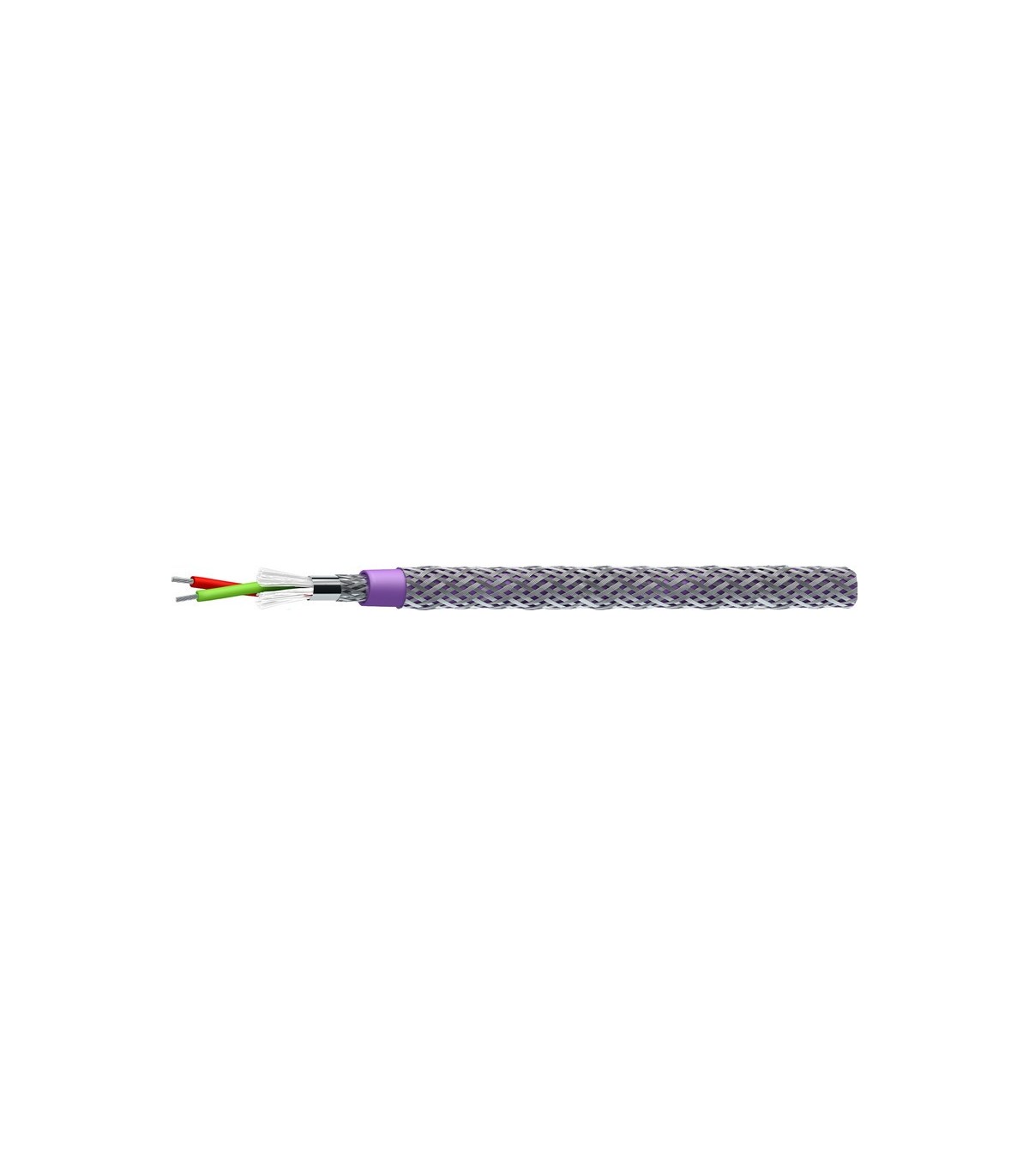

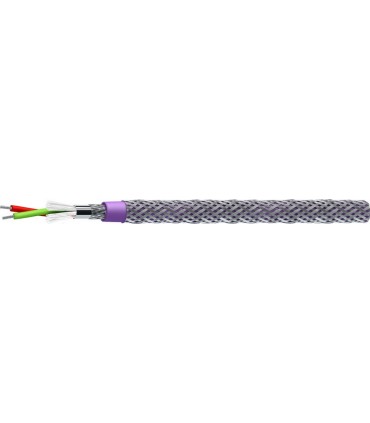

Спецкабель КГПпЭКГнг(А)-HF 1x2х0,78
ТУ 16.К99-027-2005
Кабели симметричные для промышленной сети ProfiBus-DP (тип А), групповой прокладки, с пониженным дымо- и газовыделением, бронированные КГПпЭКГнг(А)-HF
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой прокладки
- Для систем, работающих по стандарту PROFIBUS EN 50170
Кабели КГПпЭКГнг(А)-HF допускается использовать
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Защищены от грызунов
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,78 | 1 | 10 | 122,6 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –60 до +70
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1Диаметр жил
: 0,78 мм(7×0,26 мм)Жилы
: многопроволочные медныеИзоляция
: вспененный полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты и оплетки из медных луженых проволок плотностью не менее 55%Оболочка
: полимерная композиция, не содержащая галогенов,фиолетового цветаБроня
: оплетка из стальных оцинкованных проволокГарантийный срок эксплуатации
кабелей КГПпЭКГнг(А)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КГПпЭКГнг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
| Электрические параметры | |||||
| Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/км | 57,0 | ||||
| Электрическое сопротивление экрана постоянному току при 20 °С, не более, Ом/км | 12,2 | ||||
| Электрическая емкость пары, не более, пФ/м | 35,0 | ||||
| Омическая асимметрия жил в паре, не более, % | 3 | ||||
| Коэффициент затухания при 20 °С, не более, дБ/100 м | Частота, МГц | ||||
| 1 | 3,125 | 10 | 20 | 100 | |
| 1,3 | 2,0 | 3,5 | 4,8 | 11,8 | |
| Волновое сопротивление на частоте 1 МГц, Ом | 150±15 | ||||
