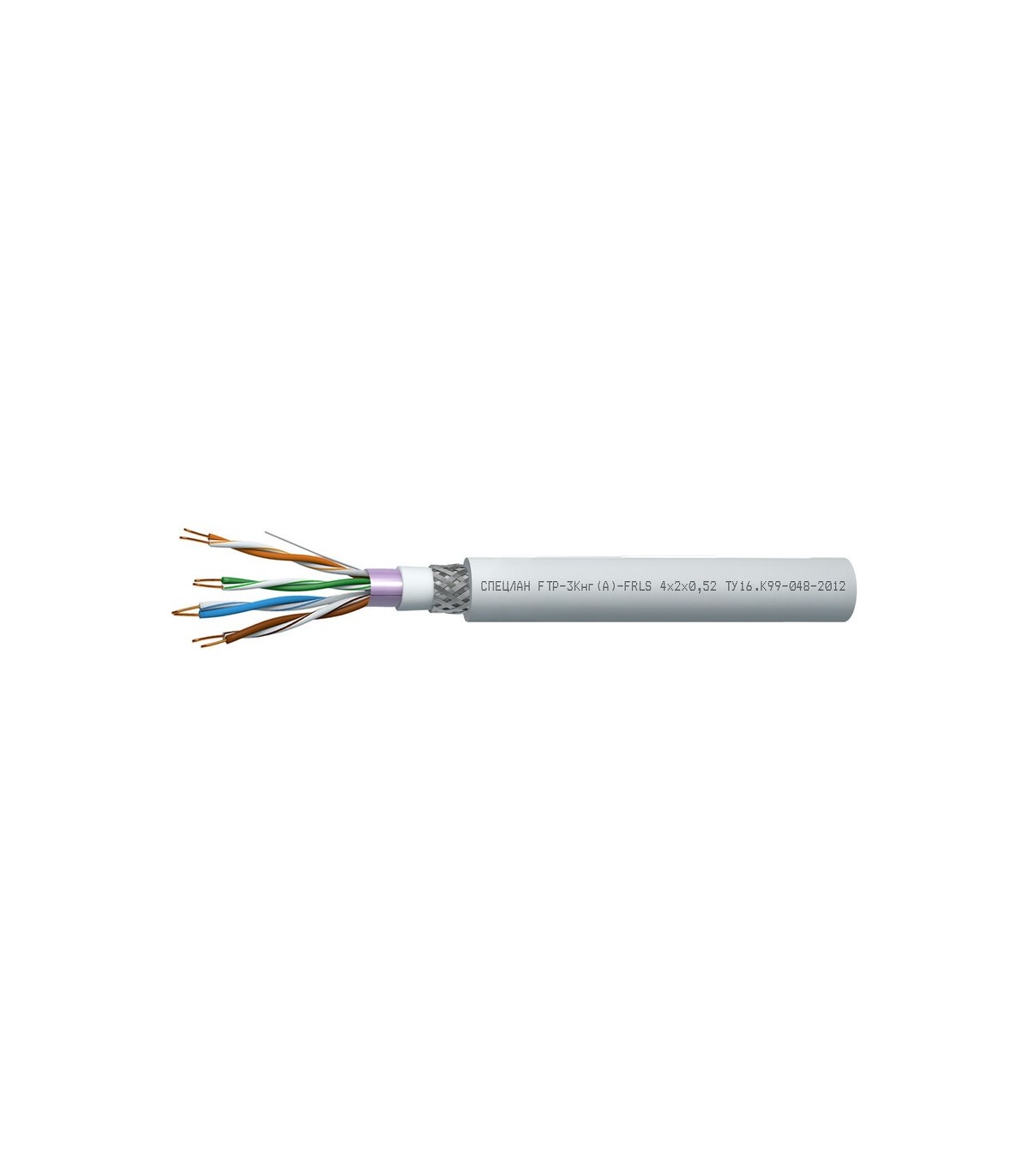

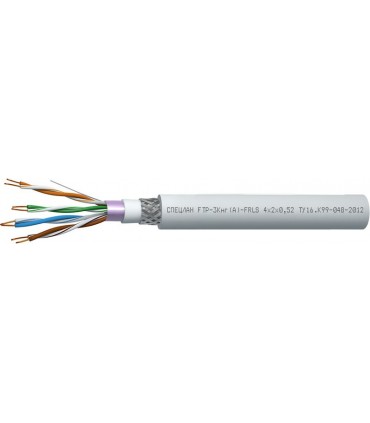

СПЕЦЛАН FTP-3Кнг(А)-FRLS Nx2x0,52
ТУ 16.К99-048-2012
Кабели симметричные для структурированных кабельных систем (FTP) категории 3, огнестойкие, групповой прокладки, c пониженным дымо- и газовыделением, бронированные СПЕЦЛАН FTP-3Кнг(А)-FRLS
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для структурированных кабельных систем, категория 3 (стандарты: ISO/IEC 11801, IEC 61156-2)
Кабели СПЕЦЛАН FTP-3Кнг(А)-FRLS допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Защищены от грызунов
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,52 | 2 | 14,5 | 200,3 |
| 4 | 15,5 | 231,5 |
Минимальный срок службы
20 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 15×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –50 до +60
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 2, 4Диаметр жил
: 0,52 ммЖилы
: однопроволочные медныеИзоляция
: кремнийорганическая керамообразующая резинаСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, белого цветаБроня
: оплетка из стальных оцинкованных проволокЗащитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей СПЕЦЛАН FTP-3Кнг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СПЕЦЛАН FTP-3Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
- Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом/км
- Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3 %
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм×км
- Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
- Волновое сопротивление: 100 ±15 Ом
- Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин: 1,0 кВ
Техсправка по пожарной нагрузке
|
Число пар в кабелях, N |
Объем горючей массы полимерных элементов в кабеле, лx10-3/м |
|
2 |
96,5 |
|
4 |
116,4 |
