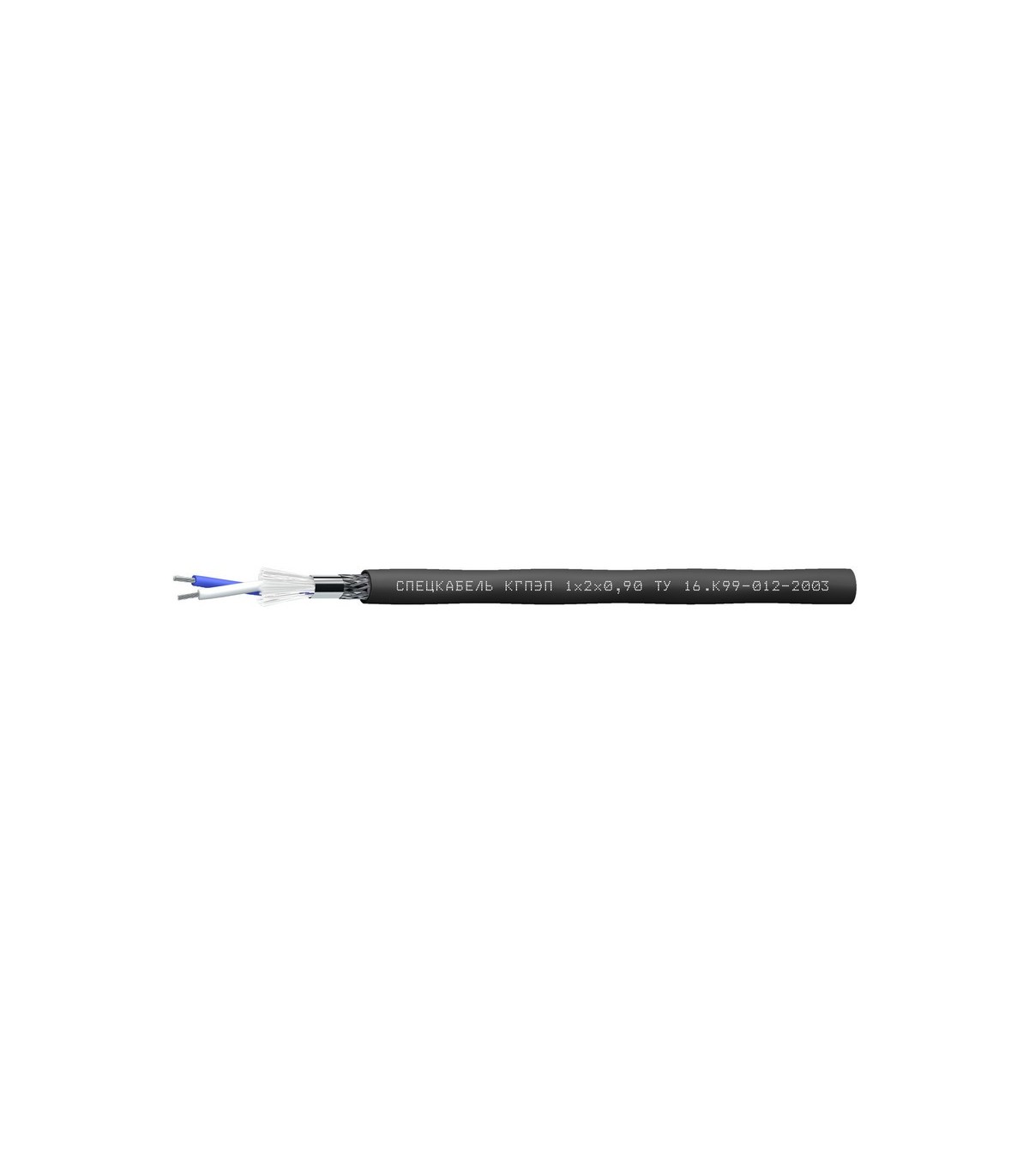

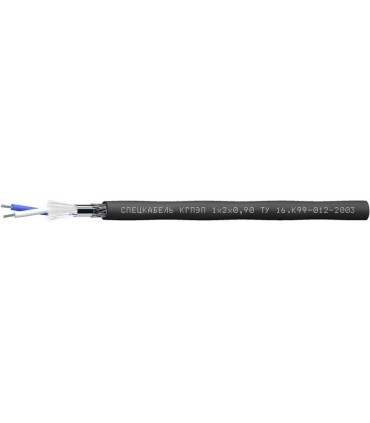

Спецкабель КГПЭП 1x2xD
ТУ 16.К99-012-2003
Кабели симметричные для подключения ПЛК (PLC) в РСУ (DCS), одиночной прокладки КГПЭП
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для систем промышленной автоматизации
- Для подключения программируемых логических контроллеров (PLC) в распределенных системах управления (DCS)
Допускается использование
- На открытом воздухе
- В частично затапливаемых помещениях
Гарантийный срок эксплуатации
кабелей КГПЭП
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,9 | 1 | 7,9 | 59,2 |
| 1,2 | 1 | 10,3 | 111 |
Минимальный срок службы
15 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
монтаж: от –20 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1Диаметр жил
: 0,9 мм (7×0,3 мм) или 1,2 мм (7×0,4 мм)Жилы
: многопроволочные медные луженыеИзоляция
: сплошной полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты и оплетки из медной луженой проволоки плотностью не менее 55%Оболочка
: светостабилизированный полиэтилен черного цветаГарантийный срок эксплуатации
кабелей КГПЭП
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Электрические параметры
| Электрические параметры | ||
| Диаметр жил, D, мм | 0,9 | 1,2 |
| Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/км | 41,4 | 23,5 |
| Электрическое сопротивление экрана постоянному току при 20 °С, не более, Ом/км | 32,0 | 10,7 |
| Электрическая емкость пары, не более, пФ/м | 60,0 | 64,0 |
| Омическая асимметрия жил в паре, не более, % | 3 | 3 |
| Волновое сопротивление на частоте 1 МГц, Ом | 80 ± 15 | 100 ± 20 |
| Коэффициент затухания на частоте 1 МГц при 20 °С, не более, дБ/100 м | 2,0 | 1,4 |
