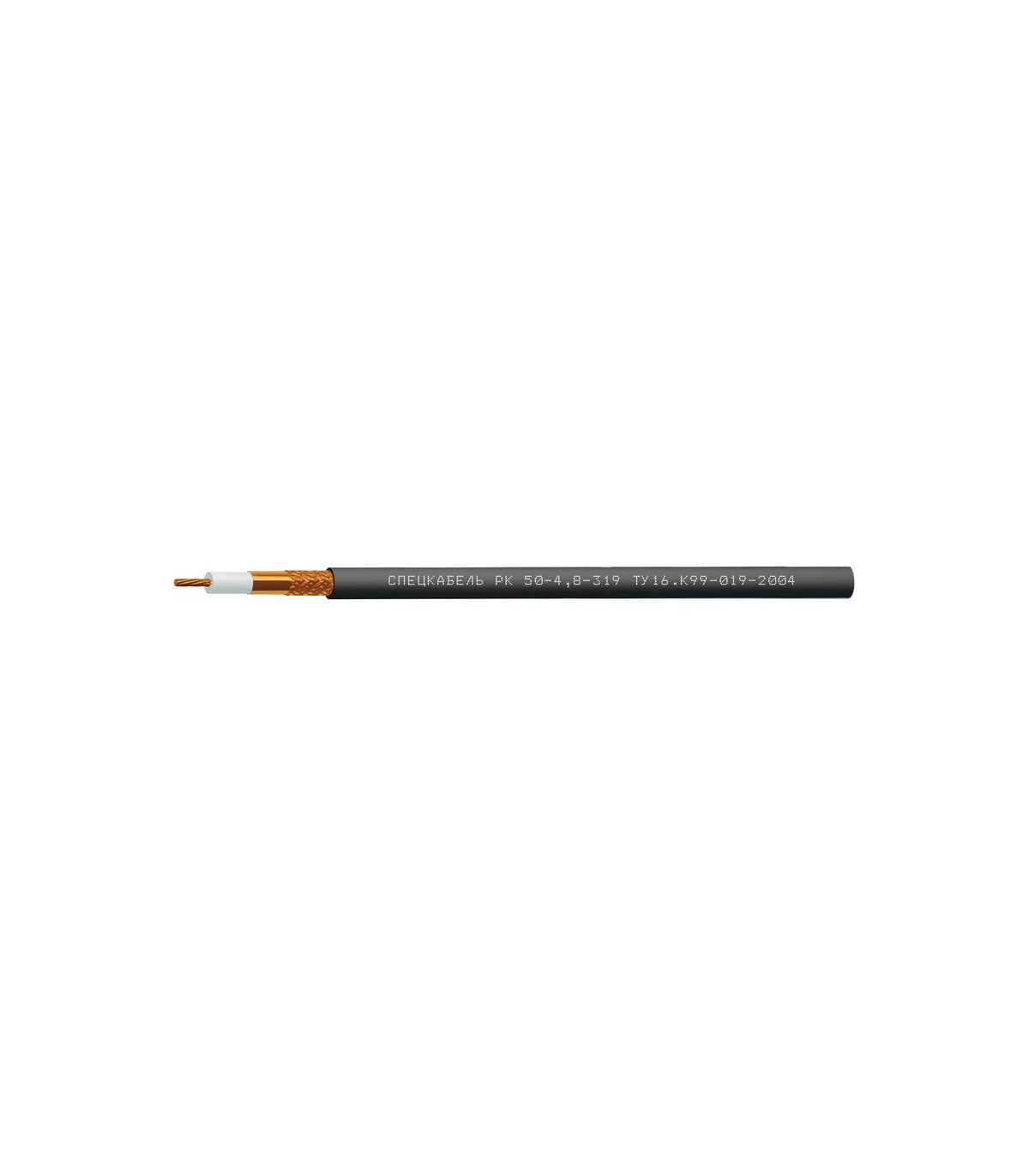

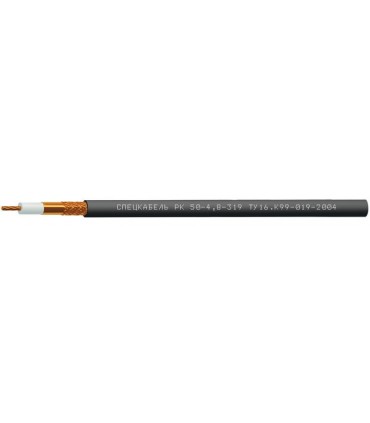

Спецкабель РК 50-4,8-319
ТУ 16.К99-019-2004
Кабель коаксиальный радиочастотный для систем спутниковой и радиосвязи, одиночной прокладки РК 50-4,8-319
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для антенных трактов систем радиосвязи
Кабели РК 50-4,8-319 допускается использовать
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- Типы соединителей приведены в разделе Соединители коаксиальные
Массогабаритные параметры
| Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг | |
| РК 50-4,8-319 | 7 | 75,5 |
Минимальный срок службы
20 лет
Минимальный радиус изгиба, DH*
монтаж: 10×DH
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
* DH — наружный размер кабеля
Конструкция
Внутренний проводник
: медный многопроволочный диаметром 1,71 (7×0,57) ммИзоляция
: полиэтилен физического вспенивания (диаметр по изоляции 4,80 мм)Внешний проводник
: оплетка плотностью 90–95 % из медных проволок диаметром 0,15 мм, наложенная поверх ламинированной медной фольги (диаметр по внешнему проводнику 5,6 мм)Оболочка
: светостабилизированный полиэтилен черного цветаГарантийный срок эксплуатации
кабелей РК 50-4,8-319
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
Электрические параметры
- Волновое сопротивление: 50 ± 2 Ом
- Электрическая емкость: 80 пФ/м
- Максимальная мощность на частоте 1 ГГц: 290 Вт
- Коэффициент укорочения длины волны: 1,22
- Сопротивление изоляции при 20 °С, не менее: 5000 МОм×км
- Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 7,1/10,1 Ом/км
- Сопротивление связи, не более: 10 мОм/м
- Испытательное напряжение изоляции частотой 50 Гц: 3,0 кВ
Частотные характеристики
| Частота, МГц | 10 | 50 | 100 | 200 | 300 | 400 | 600 | 800 | 850 | 1000 |
| Коэффициент затухания при 20 °С, не более, дБ/100м | 1,9 | 4,2 | 6,0 | 8,7 | 10,6 | 12,4 | 15,1 | 17,8 | 18,5 | 20,0 |
| Частота, МГц | 2000 | 3000 | 4000 | 5000 | 6000 | |||||
| Коэффициент затухания при 20 °С, не более, дБ/100м | 29,3 | 36,8 | 43,3 | 49,3 | 54,9 | |||||
