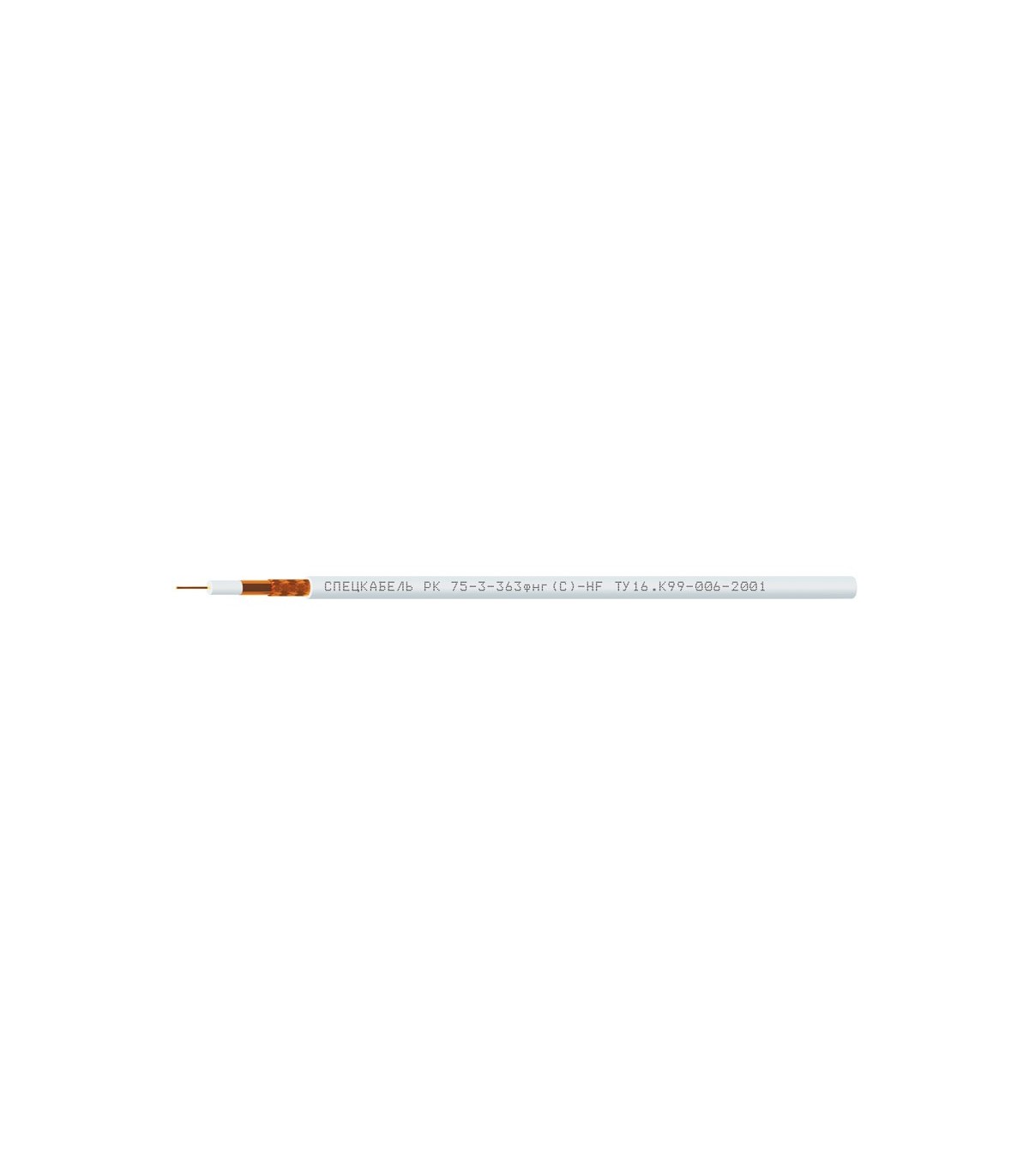

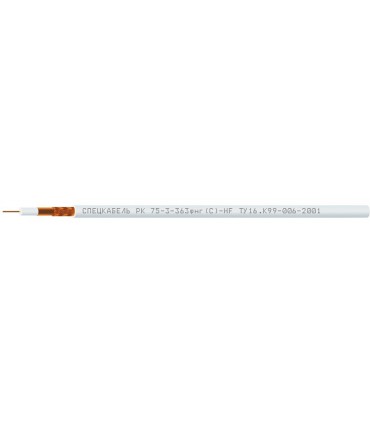

Спецкабель РК 75-3-363фнг(С)-HF
ТУ 16.К99-006-2001
Кабель коаксиальный радиочастотный для систем кабельного/спутникового телевидения и видеонаблюдения, групповой прокладки, с пониженным дымо- и газовыделением РК 75-3-363фнг(С)-HF
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для сетей кабельного телевиденияв качестве распределительного и абонентского кабеля
- Для систем видеонаблюдения и спутникового приема
Кабели РК 75-3-363фнг(С)-HF допускается использовать
- С соединителями BNC, TNC,F
- Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- Внутри и вне помещений (с оболочкой черного цвета)
- В условиях кратковременных воздействий минерального масла и бензина
Массогабаритные параметры
| Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг | |
| РК 75-3-363фнг(С)-HF | 5 | 43,2 |
Минимальный срок службы
15 лет
Минимальный радиус изгиба, DH*
монтаж: 10×DH
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
* DH — наружный размер кабеля
Конструкция
Внутренний проводник
: медный однопроволочный диаметром 0,64 ммИзоляция
: полиэтилен физического вспенивания (диаметр по изоляции 2,95 мм)Внешний проводник
: оплетка плотностью (88–92)% из медных проволок диаметром 0,12 мм, наложенная поверх ламинированной медной фольги (диаметр по внешнему проводнику 3,65 мм)Оболочка
: полимерная композиция, не содержащая галогенов, белого или черного цветаГарантийный срок эксплуатации
кабелей РК 75-3-363фнг(С)-HF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей РК 75-3-363фнг(С)-HF по ГОСТ 31565 — 2012 — П3.8.1.2.1
Нераспространение горения при групповой прокладке (категория С)
Электрические параметры
- Волновое сопротивление: 75,0 ± 3 Ом
- Электрическая емкость: 55 пФ/м
- Коэффициент укорочения длины волны: 1,22
- Сопротивление изоляции при 20 °С, не менее: 5000 МОм× км
- Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 60/15,8 Ом/км
- Испытательное напряжение изоляции частотой 50 Гц: 2,0 кВ
- Класс экранирования: В
- Сопротивление связи в диапазоне частот 5÷30 МГц, не более: 15 мОм/м
Частотные характеристики
| Частота, МГц | 5 | 10 | 30 | 50 | 200 | 300 | 470 | 800 | 862 | 1000 | 1350 | 1750 | 2150 | 2400 | 3000 |
| Коэффициент затухания при 20 °С, не более, дБ/100м | 2,1 | 3 | 5,1 | 6,6 | 13,1 | 16 | 20 | 26,1 | 27,1 | 29,2 | 33,9 | 38,6 | 42,7 | 45,1 | 50,4 |
| Диапазон частот, МГц | 30÷1000 | 1000÷2000 | 2000÷3000 |
| Затухание экранирования, не менее, дБ | 75 | 65 | 55 |
