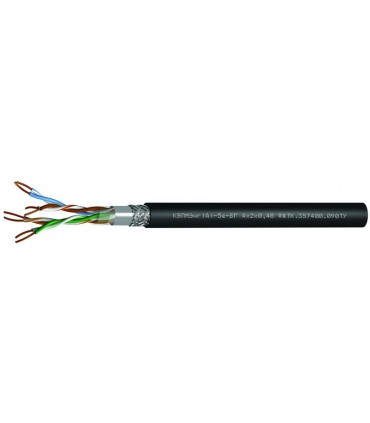

Спецкабель КВПМЭнг(А)-5е-БГ Nx2x0,48
QR-код
Отсканируйте код QR, чтобы открыть эту страницу на вашем телефоне.

Спецкабель КВПМЭнг(А)-5е-БГ Nx2x0,48

Спецкабель РК 75-3-363фнг(С)-HF
КИПЭнг(А)-БГ Nx2x0,60

ФЖТК.357400.090ТУ
Кабели гибкие малогабаритные симметричные высокочастотные категории 5е для межблочных соединений КВПМЭнг(А)-5е-БГ

Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Артикул:
Бренд:
Спецкабель
Описание

Назначение

  • Для групповой стационарной прокладки
  • Для структурированных кабельных систем, соответствуют категории 5e (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)

Кабели КВПМЭнг(А)-5е-БГ допускается использовать

  • Внутри и вне помещений
  • При циклической смене температур
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ºС

Включены в ограничительные перечни

  • ЭКБ 17-2018
  • Электроизделий (МОП 44 001.017), разрешённых к применению в ВВТ
  • Изделий ВМФ, разрешённых к применению на изделиях 21 и 22

Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 4У

Стойкость к спецфакторам

  • Группа унифицированного исполнения не ниже 4У

Минимальный срок службы

35 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 4×DH

монтаж: 8×DH

Диапазон температур, °С

эксплуатация: от –60 до +100

монтаж: от –15 до +50

* DH — наружный размер кабеля

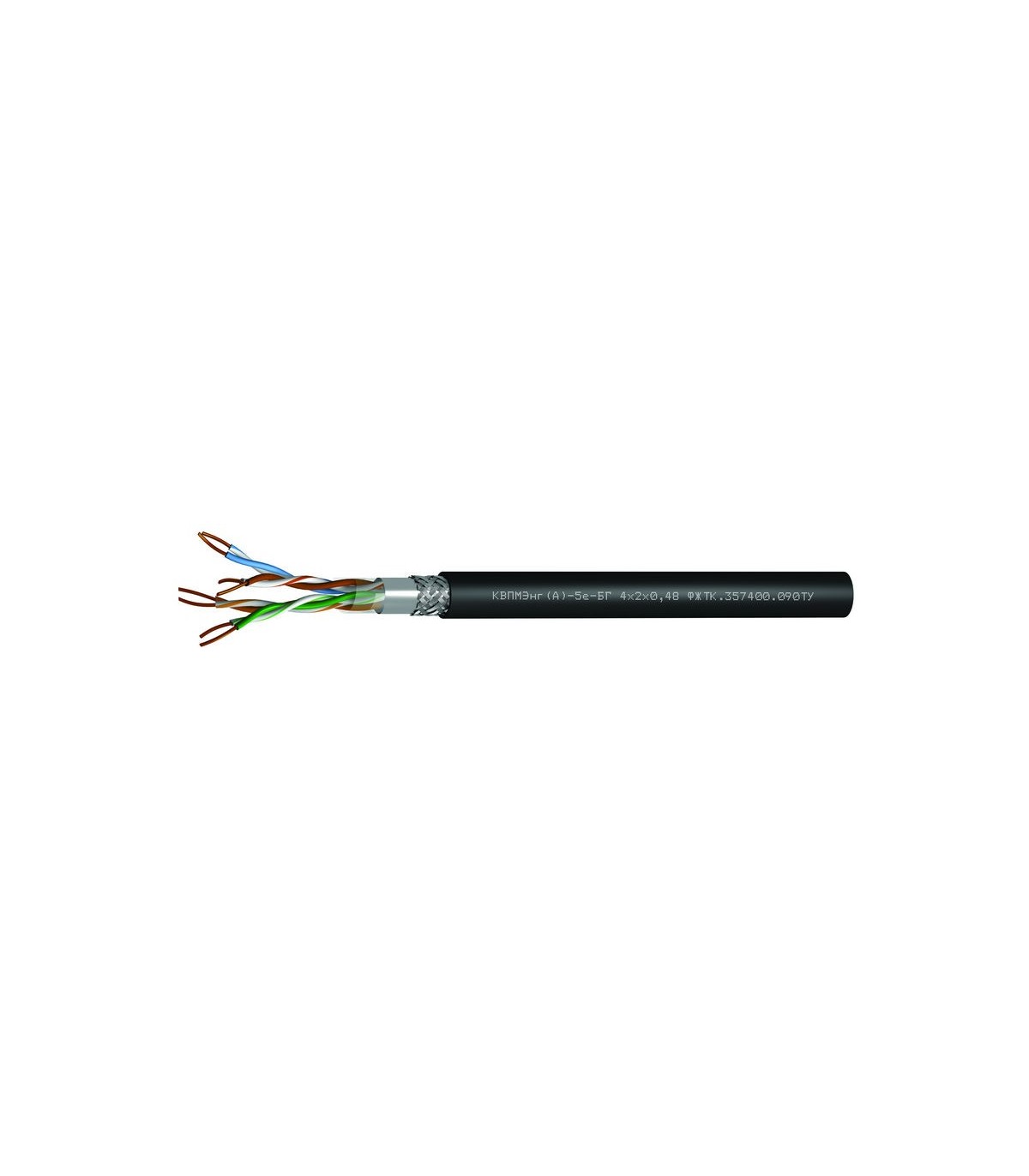

Конструкция

Количество пар

: 2, 4

Диаметр жил

: 0,48 мм

Жилы

: многопроволочные медные

Изоляция

: полиолефин

Скрутка

: парная

Обмотка сердечника

: полиэтилентерефталатная пленка

Экран

: общий из ламинированной алюминиевой фольги и оплеткой плотностью не менее 80% из медной луженой проволоки

Оболочка

: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок эксплуатации

кабелей КВПМЭнг(А)-5е-БГ

30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КВПМЭнг(А)-5е-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Электрические параметры

Электрические параметры

Электрическое сопротивление жилы постоянному току при 20 °C, не более

145,0 Ом/км

Омическая асимметрия жил в рабочей паре на длине 100 м, не более

2 %

Электрическое сопротивление изоляции жил при 20 °C, не менее

5000 МОм×км

Электрическая емкость рабочей пары, не более

62 нФ/км

Волновое сопротивление

100 ± 15 Ом

Сопротивление связи на частоте 30 МГц

200,0 мОм/м

Испытательное напряжение между жилами

0,5 кВ

Частотные характеристики

Частота, МГц

1,0

4,0

10,0

16,0

20,0

31,25

62,5

100,0

Коэффициент затухания при 20 °С, не более, дБ/100 м

3,2

6,0

9,5

12,1

13,6

17,1

24,8

32,0

Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м

65,3

56,3

50,3

47,3

45,8

42,9

38,4

35,3
