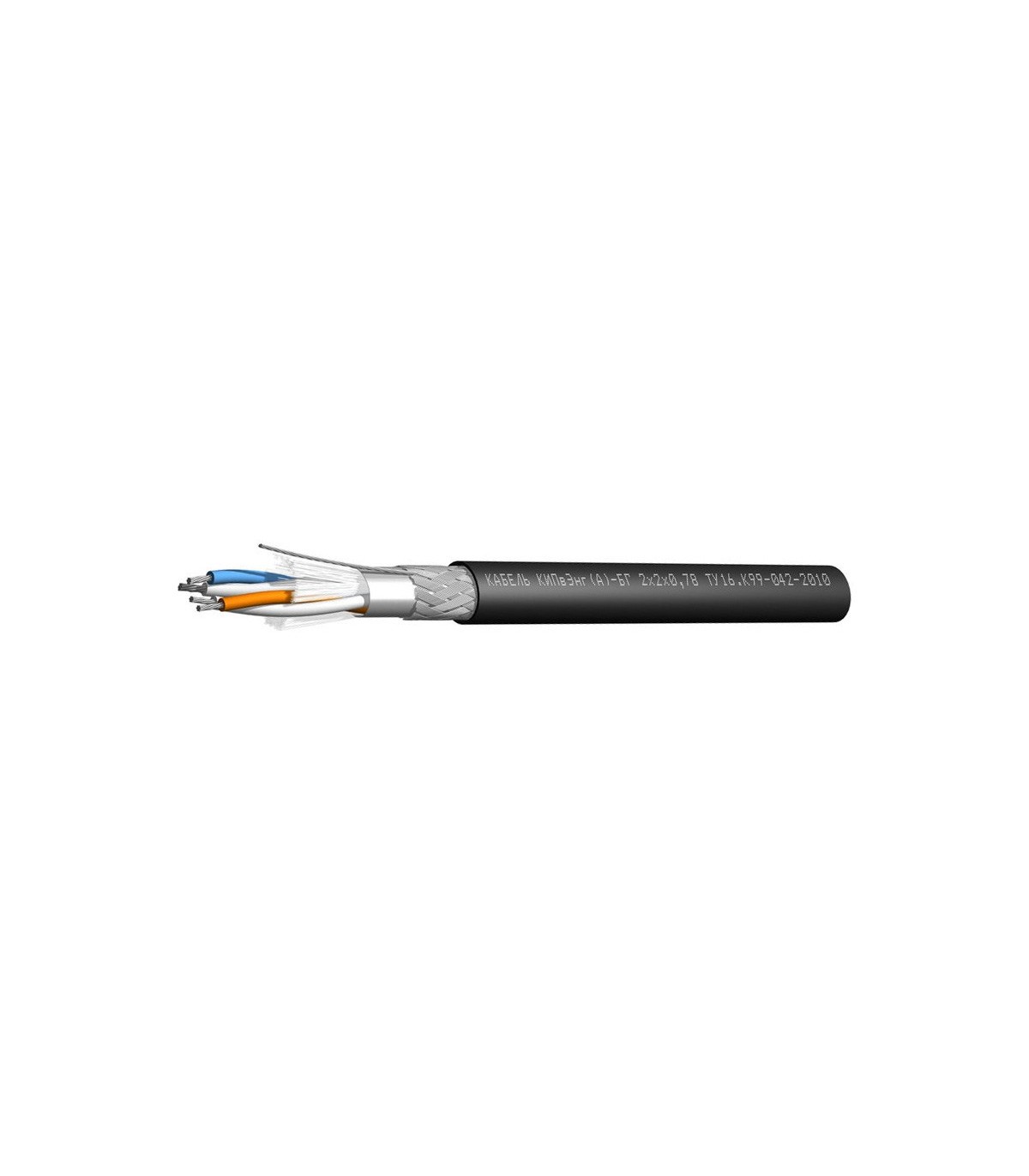

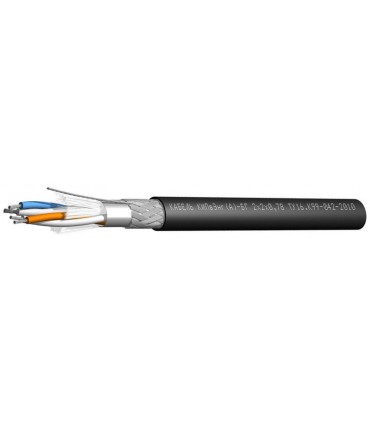

КИПвЭнг(А)-БГ Nx2x0,78
ТУ 16.К99-042-2010
Кабели симметричные для интерфейса распределенного сбора и передачи данных КИПвЭнг(А)-БГ
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для систем распределенного сбора данных, использующих интерфейс RS-485 (стандарты: ИСО/МЭК 8482, TIA/EIA-485-A)
Кабели КИПвЭнг(А)-БГ допускается использовать
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и дизельного топлива
- По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ºС
Включены в ограничительные перечни:
- Перечень ЭКБ 17-2018
- Изделий ВМФ, разрешённых к применению на изделиях 21 и 22
Стойкость к внешним воздействующим факторам
- Группа унифицированного исполнения не ниже 4У
Стойкость к спецфакторам
- Группа унифицированного исполнения не ниже 4Ус
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,78 | 1 | 7,3 | 64,2 |
| 1,5 | 7,4 | 73,7 | |
| 2 | 10,6 | 117,6 | |
| 3 | 11,3 | 130,8 | |
| 4 | 12 | 150,1 | |
| 5 | 14,6 | 192,2 | |
| 6 | 15,9 | 216,8 | |
| 7 | 15,9 | 228,6 | |
| 8 | 17,1 | 256,3 | |
| 9 | 19 | 292,1 | |
| 10 | 20,2 | 318,6 | |
| 10 | 20,2 | 318,6 |
Минимальный срок службы
35 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
Диапазон температур, °С
эксплуатация: от –60 до +85
монтаж: от –10 до +70
* DH — наружный размер кабеля
Конструкция
Количество жил
: 1-10Диаметр жил
: 0,78 мм (7 × 0,26 мм)Жилы
: многопроволочные медные луженыеИзоляция
: вспененный полиэтиленСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%Оболочка
: полимерная композиция, не содержащая галогенов, черного цветаГарантийный срок эксплуатации
кабелей КИПвЭнг(А)-БГ
35 лет с момента сдачи потребителю
Класс пожарной опасности
кабелей КИПвЭнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
|
Электрические параметры |
|
|
Электрическое сопротивление жилы постоянному току при 20°C, не более |
5,9 Ом/100м |
|
Асимметрия электрического сопротивления постоянному току жил в паре, не более |
3 % |
|
Волновое сопротивление на частоте 1 МГц |
120 ± 12 Ом |
|
Электрическая емкость пары, не более |
42 пФ/м |
|
Коэффициент затухания на частоте 1 МГц при 20 °C, не более |
1,65 Дб/100м |
