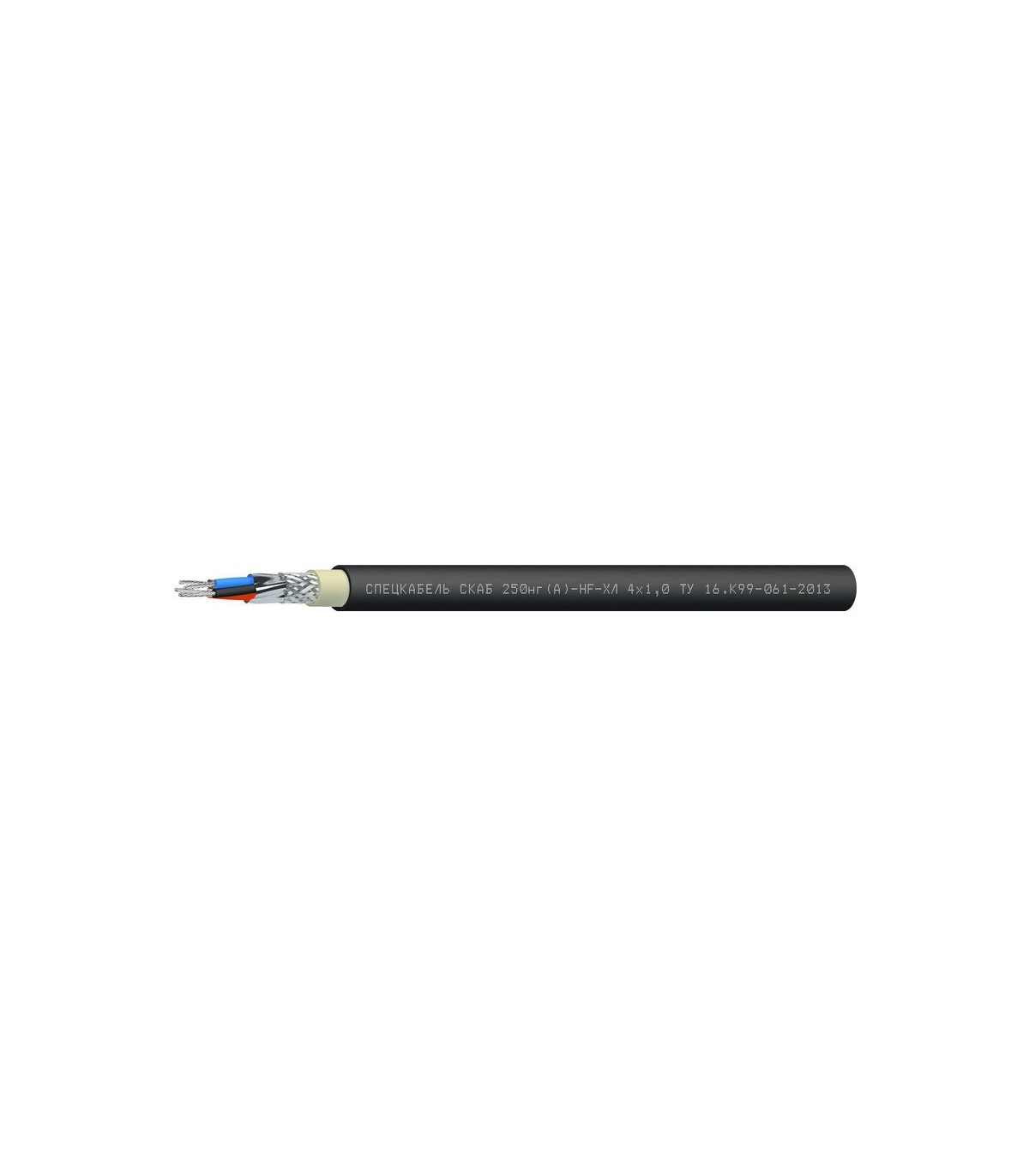

СКАБ 250нг(А)-HF-ХЛ NxSл
ТУ 16.К99-061-2013
СКАБ 250нг(А)-HF-ХЛ NxSл - кабели универсальные для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
Кабели СКАБ 250нг(А)-HF-ХЛ допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i (с оболочкой синего цвета)
- На атомных станциях, в системах класса 2–4, вне гермозоны
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –70 до +90
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 4-37 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: полимерная композиция, не содержащая галогеновСкрутка
: пучковаяОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной, пожарной опасностиОболочка
: полимерная композиция, не содержащая галогеновГарантийный срок эксплуатации
кабелей СКАБ 250нг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 9,3 | ||||||||||||
| 0,75 | 9,8 | 10,5 | 11,3 | 11,6 | 12 | 13,8 | 14,1 | 14,7 | 16,3 | 18,7 | 19 | 20,5 | 21,8 |
| 1 | 10,2 | 11 | 11,9 | 12,1 | 12,7 | 14,6 | 14,9 | 15,6 | 17,3 | 20,7 | 21 | 21,7 | 23,4 |
| 1,5 | 11 | 12 | 12,9 | 13,3 | 13,9 | 16 | 16,5 | 17,2 | 19 | 22,8 | 23,3 | 23,9 | 25,8 |
| 2,5 | 12,4 | 13,4 | 14,5 | 14,8 | 15,6 | 18,1 | 18,6 | 20,3 | 22,4 | 26,7 | 27,2 | 28,1 | 30,5 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 134,2 | ||||||||||||
| 0,75 | 161,2 | 186,8 | 212,2 | 230,2 | 255,6 | 310 | 348,5 | 390,4 | 494,1 | 626,8 | 683,8 | 744,4 | 883,6 |
| 1 | 187,6 | 219,3 | 250,3 | 273,1 | 304,9 | 370,8 | 420,5 | 474,1 | 605,7 | 767 | 839,3 | 916,5 | 1 093,9 |
| 1,5 | 238,2 | 281 | 323,5 | 357,3 | 400,4 | 489,1 | 560,6 | 635,8 | 838,5 | 1 039 | 1 144,8 | 1 253,3 | 1 528,3 |
| 2,5 | 322,9 | 384,1 | 447 | 498 | 560,6 | 689,8 | 813,9 | 927,3 | 1 205,8 | 1 524,1 | 1 684,8 | 1 848,4 | 2 251,4 |
Электрические параметры
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||
|
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
36,7 |
24,8 |
18,2 |
12,2 |
7,56 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм |
100 |
100 |
100 |
100 |
100 |
|
Рабочее переменное (постоянное) напряжение, не более, В |
380 (540) |
||||
Техсправка по пожарной нагрузке
|
Ном. сеч. жил, мм2 |
Объем горючей массы, лx10-3/м |
|||||||||||||
|
Число жил |
||||||||||||||
|
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
19 |
24 |
27 |
30 |
37 |
||
|
0,5 |
38,8 |
43,8 |
48,8 |
52,2 |
56,5 |
67,2 |
73,7 |
81,0 |
98,9 |
119,9 |
129,0 |
155,0 |
180,0 |
|
|
0,75 |
40,7 |
46,0 |
51,2 |
54,8 |
59,3 |
70,6 |
77,4 |
85,1 |
103,8 |
125,9 |
135,4 |
162,8 |
189,0 |
|
|
1,0 |
43,6 |
49,4 |
55,2 |
59,2 |
64,1 |
76,6 |
84,1 |
92,5 |
113,2 |
154,8 |
165,7 |
177,8 |
206,7 |
|
|
1,5 |
48,6 |
55,2 |
61,9 |
66,5 |
72,1 |
86,5 |
95,2 |
105,0 |
128,9 |
176,1 |
188,7 |
202,7 |
236,2 |
|
|
2,5 |
55,9 |
63,9 |
71,9 |
77,4 |
84,2 |
101,4 |
111,8 |
140,5 |
171,1 |
230,2 |
246,0 |
263,7 |
307,3 |
|
