ТУ 16.К99-061-2013

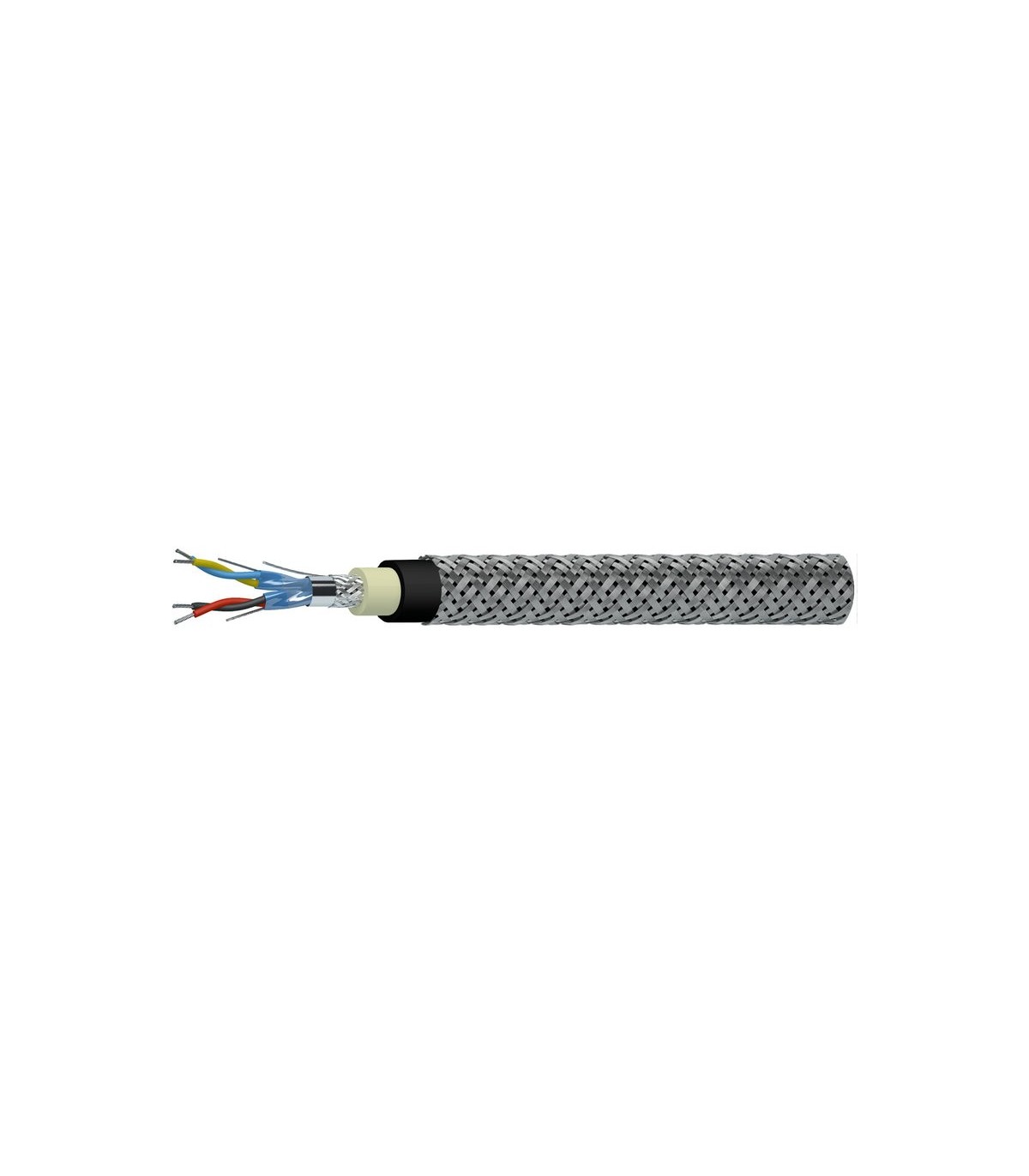

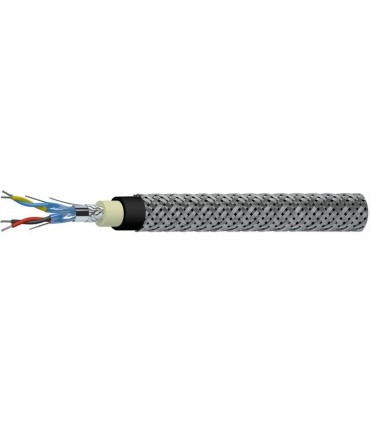

СКАБ 250КГнг(А)-HF-ХЛ Nx2эхSл - кабели универсальные для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки, бронированные
Women's clothing size
Size | XS | S | M | L |
---|---|---|---|---|
Euro | 32/34 | 36 | 38 | 40 |
USA | 0/2 | 4 | 6 | 8 |
Bust(in) | 31-32 | 33 | 34 | 36 |
Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
Waist(in) | 24-25 | 26 | 27 | 29 |
Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
Hips(in) | 34-35 | 36 | 37 | 39 |
Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
- Для RS-485, Profibus-PA, Foundation Fieldbus и HART
Кабели СКАБ 250КГнг(А)-HF-ХЛ допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i (с оболочкой синего цвета)
- На атомных станциях, в системах класса 2–4, вне гермозоны
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Массогабаритные параметры
Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
0,75 | 2 | 14,1 | 250,8 |
1 | 1 | 10,3 | 163,7 |
1,5 | 8 | 24,1 | 813,2 |
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
монтаж: 5×DH
Диапазон температур, °С
эксплуатация: от –70 до +90
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 2-24 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: полимерная композиция, не содержащая галогеновСкрутка
: парнаяЭкран пары
: из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной пожарной опасностиОболочка
: полимерная композиция, не содержащая галогенов, черного или синего цветаБроня
: оплетка из стальных оцинкованных проволок плотностью не менее 70%Гарантийный срок эксплуатации
кабелей СКАБ 250КГнг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
40,7 |
26,0 |
22,3 |
14,3 |
7,63 |
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом |
25 |
25 |
25 |
40 |
60 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм |
100 |
||||
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ |
200 |
||||
Волновое сопротивление на частоте 31,25 кГц, Ом |
80±20 |
||||
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн |
1 |
||||
Рабочее переменное (постоянное) напряжение, не более, В |
380 (540) |
Техсправка по пожарной нагрузке
Объем горючей массы, лx10-3/м |
||||||||||||||
Ном. сеч. жил, мм2 |
Число пар |
|||||||||||||
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
||
0,5 |
49,1 |
55,0 |
63,9 |
73,6 |
83,3 |
90,0 |
98,3 |
137,3 |
150,6 |
165,9 |
203,1 |
238,8 |
276,7 |
|
0,75 |
51,6 |
57,7 |
67,1 |
77,3 |
87,5 |
94,5 |
103,2 |
144,2 |
158,1 |
174,2 |
213,3 |
250,7 |
290,5 |
|
1,0 |
55,5 |
62,3 |
72,6 |
83,8 |
95,1 |
102,9 |
129,7 |
156,8 |
172,2 |
212,6 |
233,5 |
273,3 |
317,0 |
|
1,5 |
62,1 |
70,0 |
81,9 |
94,8 |
125,4 |
134,9 |
146,8 |
200,9 |
219,5 |
242,5 |
265,1 |
310,9 |
394,9 |
|
2,5 |
72,0 |
81,6 |
95,8 |
129,6 |
146,7 |
158,2 |
194,8 |
237,0 |
259,4 |
285,4 |
312,5 |
401,7 |
466,0 |
