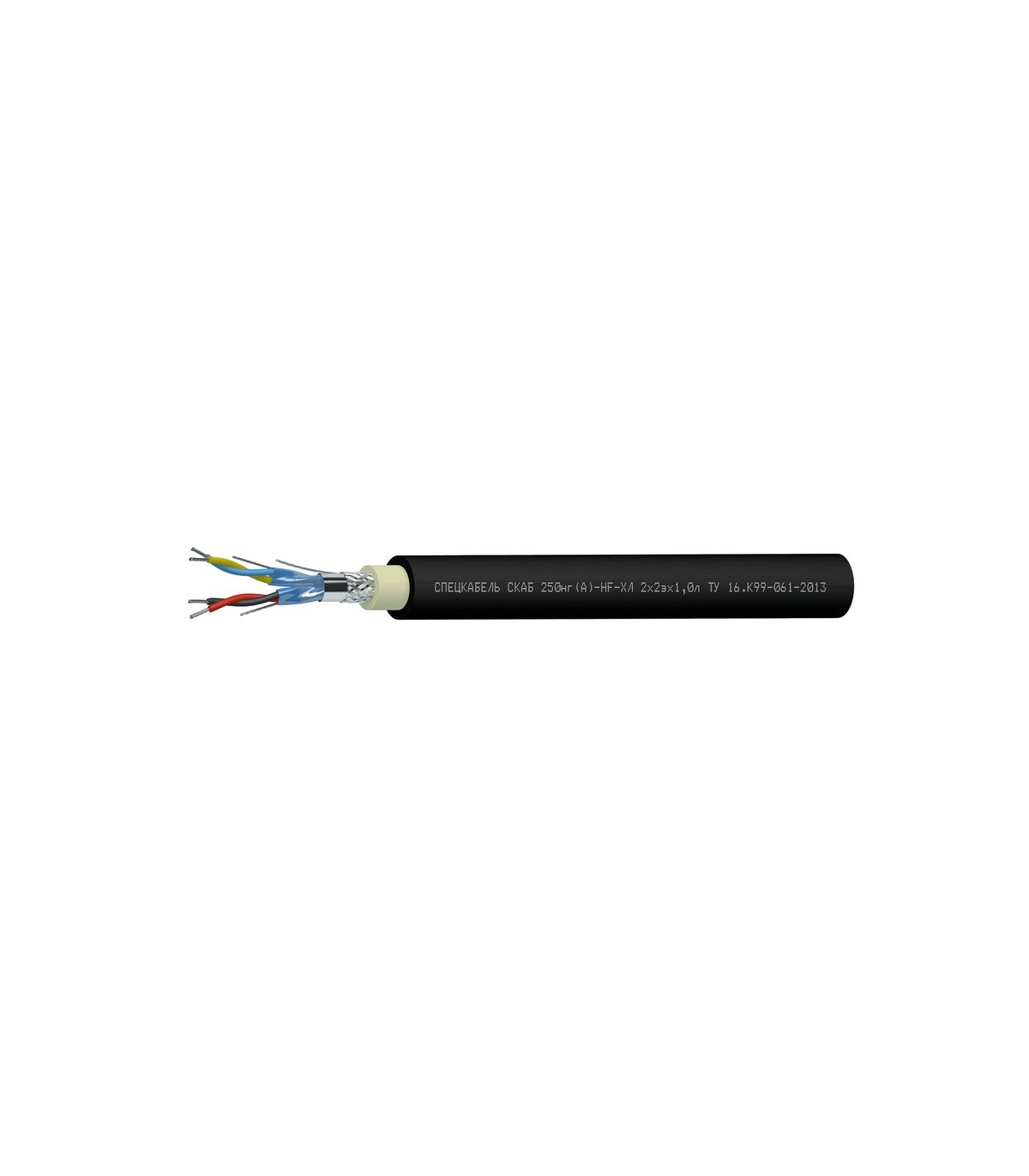

СКАБ 250нг(А)-HF-ХЛ Nx2эхSл
ТУ 16.К99-061-2013
СКАБ 250нг(А)-HF-ХЛ Nx2эхSл - кабели универсальные для КИПиА на напряжение до 380 В, с индивидуально экранированными парами, групповой прокладки
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
- Для RS-485, Profibus-PA, Foundation Fieldbus и HART
Кабели СКАБ 250нг(А)-HF-ХЛ допускается использовать
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i (с оболочкой синего цвета)
- На атомных станциях, в системах класса 2-4, вне гермозоны
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Массогабаритные параметры
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число пар в кабелях, N | |
| 2э | 7 | |
| 0,5 | 12,8 | 11 |
| 0,75 | 13,4 | 18 |
| 1 | 14,3 | 19,2 |
| 1,5 | 15,5 | 21,7 |
| 2,5 | 17,5 | 24,8 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число пар в кабелях, N | |
| 2э | 7 | |
| 0,5 | 179,6 | 186,3 |
| 0,75 | 203,9 | 430,7 |
| 1 | 225 | 484,1 |
| 1,5 | 262,7 | 586,1 |
| 2,5 | 341,3 | 785,6 |
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –70 до +90
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 2-24 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: полимерная композиция, не содержащая галогеновСкрутка
: парнаяЭкран пары
: из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной пожарной опасностиОболочка
: полимерная композиция, не содержащая галогенов, черного или синего цветаГарантийный срок эксплуатации
кабелей СКАБ 250нг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Техсправка по пожарной нагрузке
|
Объем горючей массы, лx10-3/м |
|||||||||||||
|
Ном. сеч. жил, мм2 |
Число пар |
||||||||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
|
|
0,5 |
49,1 |
55,0 |
63,9 |
73,6 |
83,3 |
90,0 |
98,3 |
137,3 |
150,6 |
165,9 |
203,1 |
238,8 |
276,7 |
|
0,75 |
51,6 |
57,7 |
67,1 |
77,3 |
87,5 |
94,5 |
103,2 |
144,2 |
158,1 |
174,2 |
213,3 |
250,7 |
290,5 |
|
1,0 |
55,5 |
62,3 |
72,6 |
83,8 |
95,1 |
102,9 |
129,7 |
156,8 |
172,2 |
212,6 |
233,5 |
273,3 |
317,0 |
|
1,5 |
62,1 |
70,0 |
81,9 |
94,8 |
125,4 |
134,9 |
146,8 |
200,9 |
219,5 |
242,5 |
265,1 |
310,9 |
394,9 |
|
2,5 |
72,0 |
81,6 |
95,8 |
129,6 |
146,7 |
158,2 |
194,8 |
237,0 |
259,4 |
285,4 |
312,5 |
401,7 |
466,0 |
