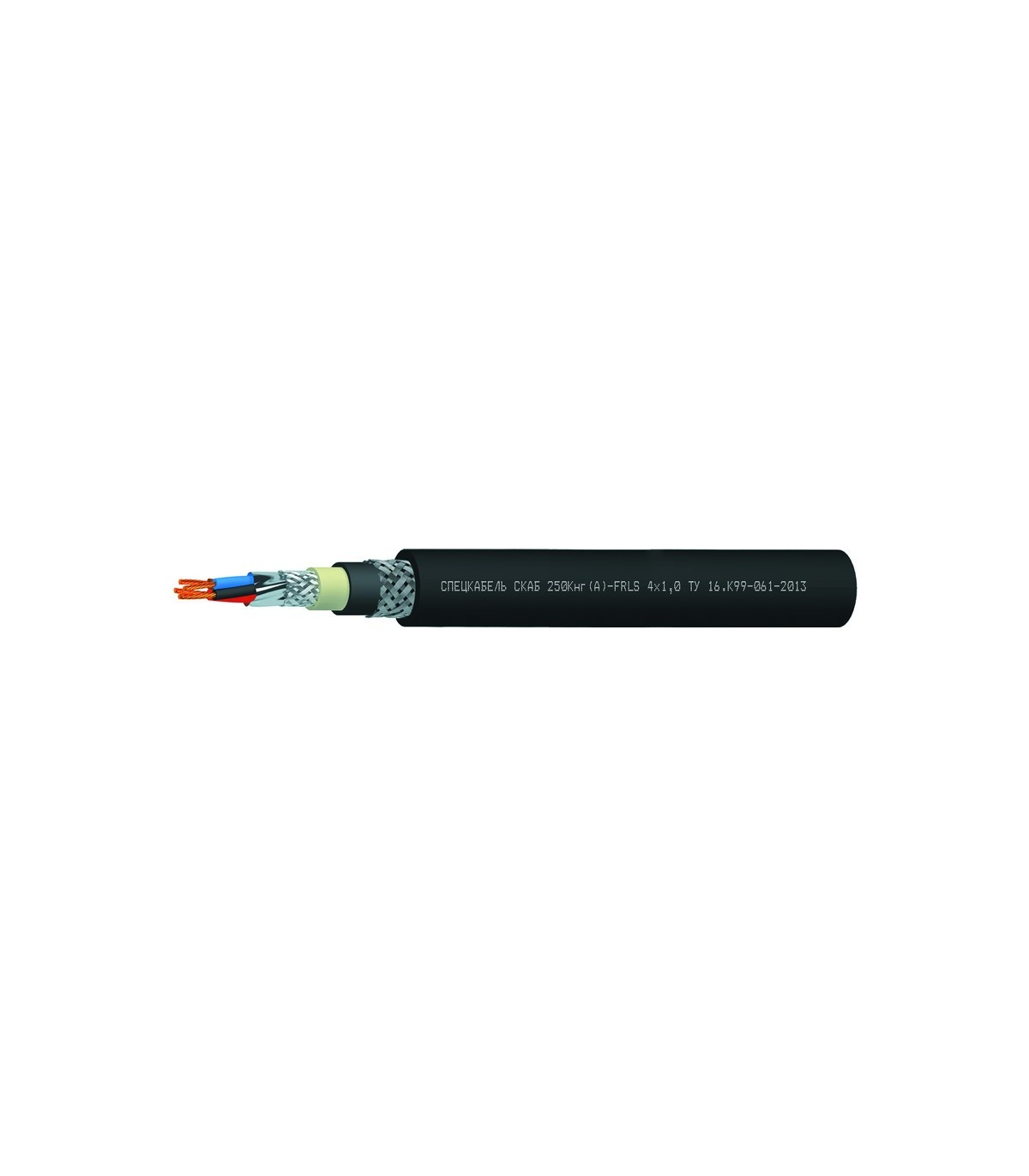

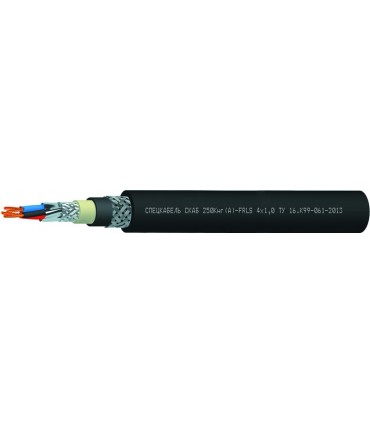

СКАБ 250Кнг(А)-FRLS NxSл
ТУ 16.К99-061-2013
Кабели универсальные для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные СКАБ 250Кнг(А)-FRLS
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для присоединения к стационарным электрическим приборам
- Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)
Кабели СКАБ 250Кнг(А)-FRLS допускается использовать
- В грунтах категории I — III
- Во взрывоопасных зонах по ГОСТ IEC 60079
- В искробезопасных цепях Ex-i
- На атомных станциях, в системах класса 2–4, вне гермозоны
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –15 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил
: 4-37 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: многопроволочные медные луженыеИзоляция
: кремнийорганическая керамообразующая резинаСкрутка
: пучковаяОбщий экран
: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволокиВнутреннее заполнение
: полимерная композиция пониженной пожарной опасностиОболочка
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цветаБроня
: оплетка из стальных оцинкованных проволок плотностью не менее 70%Защитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей СКАБ 250Кнг(А)-FRLS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 250Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 10,3 | 21,8 | |||||||||||
| 0,75 | 16,1 | 17 | 17,8 | 18,1 | 18,7 | 20,7 | 21,1 | 21,8 | 23,5 | 28 | 28,4 | 29,2 | 32,6 |
| 1 | 16,7 | 18,1 | 18,5 | 18,8 | 19,4 | 22,1 | 22 | 22,7 | 26,2 | 29,2 | 29,7 | 30,5 | 34 |
| 1,5 | 17,5 | 18,5 | 19,5 | 19,8 | 20,5 | 22,8 | 23,3 | 26 | 27,9 | 33 | 33,5 | 34,4 | 36,6 |
| 2,5 | 18,7 | 19,8 | 20,9 | 21,4 | 22,2 | 26,5 | 27,2 | 28,1 | 30,5 | 37,3 | 37,9 | 38,9 | 41,1 |
Расчетная масса 1 км кабелей, кг
| Cечение жил, S, мм2 | Число жил в кабелях, N | ||||||||||||
| 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 19 | 24 | 27 | 30 | 37 | |
| 0,5 | 344,4 | 586,3 | |||||||||||
| 0,75 | 372,4 | 405,6 | 440,7 | 454,4 | 491,2 | 572,3 | 610,7 | 656,2 | 789,1 | 931,1 | 987 | 1 045,8 | 1 213,5 |
| 1 | 397,2 | 436,6 | 476,6 | 493,4 | 533,9 | 622,2 | 669,5 | 721,8 | 874,7 | 1 040,3 | 1 101,3 | 1 202,9 | 1 371,7 |
| 1,5 | 442,2 | 490,5 | 541,8 | 564,7 | 612 | 718,3 | 801 | 869,8 | 1 036,3 | 1 269,2 | 1 446,2 | 1 474,7 | 1 687 |
| 2,5 | 513,5 | 574,4 | 637 | 670,8 | 735,8 | 897 | 976,8 | 1 068,3 | 1 297 | 1 621,6 | 1 740,4 | 1 865,9 | 2 160,8 |
Электрические параметры
|
Электрические параметры |
Номинальное сечение жил S, мм2 |
||||
|
0,5 |
0,75 |
1,0 |
1,5 |
2,5 |
|
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
36,7 |
24,8 |
18,2 |
12,2 |
7,56 |
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм |
100 |
100 |
100 |
100 |
100 |
|
Рабочее переменное (постоянное) напряжение, не более, В |
380 (540) |
||||
Техсправка по пожарной нагрузке
|
Ном. сеч. жил, мм2 |
Объем горючей массы, лx10-3/м |
|||||||||||||
|
Число жил |
||||||||||||||
|
4 |
5 |
6 |
7 |
8 |
10 |
12 |
14 |
19 |
24 |
27 |
30 |
37 |
||
|
0,5 |
126,3 |
137,3 |
148,4 |
154,4 |
163,0 |
187,6 |
198,3 |
211,8 |
244,1 |
347,2 |
362,4 |
381,0 |
495,8 |
|
|
0,75 |
132,6 |
144,2 |
155,8 |
162,1 |
171,1 |
197,0 |
208,2 |
222,4 |
256,3 |
364,6 |
380,5 |
400,0 |
520,6 |
|
|
1,0 |
138,6 |
151,2 |
163,7 |
170,6 |
180,3 |
208,2 |
220,5 |
235,9 |
332,0 |
387,6 |
404,9 |
426,2 |
554,0 |
|
|
1,5 |
148,7 |
162,8 |
176,9 |
184,6 |
195,6 |
227,0 |
240,9 |
317,0 |
363,3 |
501,4 |
522,3 |
548,4 |
613,4 |
|
|
2,5 |
163,7 |
180,2 |
196,6 |
205,8 |
218,6 |
315,3 |
333,1 |
355,9 |
410,3 |
578,6 |
603,2 |
634,0 |
706,1 |
|
