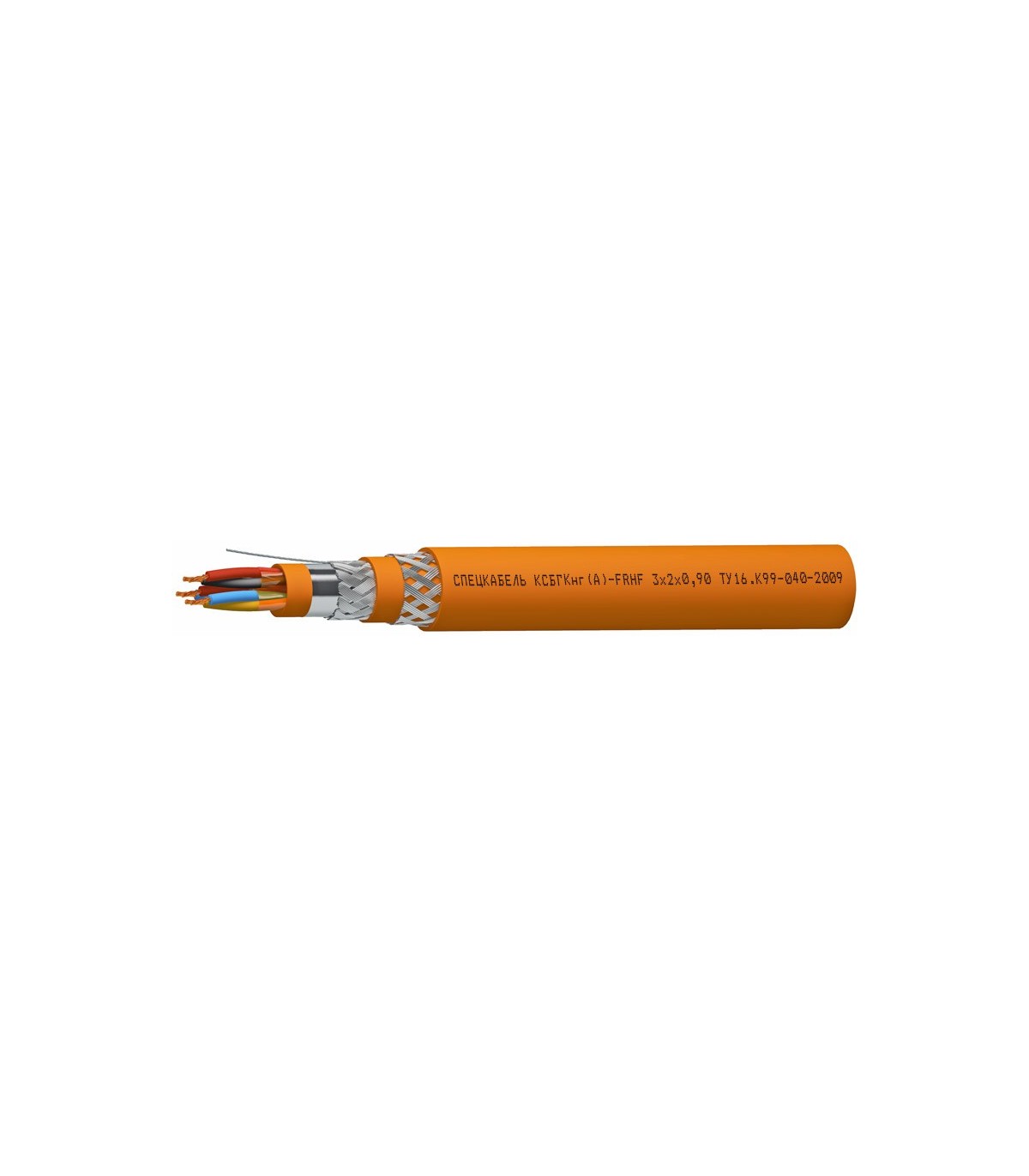

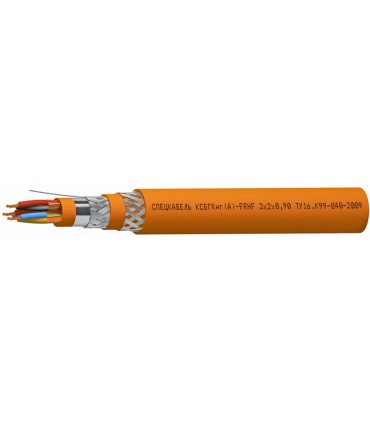

Спецкабель КСБГКнг(А)-FRHF Nx2xD
ТУ 16.К99-040-2009
Кабели симметричные, гибкие, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, бронированные КСБГКнг(А)-FRHF
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для систем противопожарной защиты
- Для систем, работающих по стандарту RS-485 и Profibus
- Для объектов повышенной пожарной опасности
Кабели КСБГКнг(А)-FRHF допускается использовать
- В грунтах категории I-III
- Во взрывоопасных зонах по ГОСТ IEC 60079
- На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
- Внутри и вне помещений
- В условиях кратковременных воздействий минерального масла и бензина
Защищены от грызунов
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 10×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –60 до +80
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-10 (в зависимости от диаметра жил)Диаметр жил
: 0,78-2,00 ммЖилы
: семипроволочные медныеИзоляция
: кремнийорганическая керамообразующая резинаСкрутка
: парная, совместно с полиимидной пленкойПоясная изоляция
: полимерная композиция, не содержащая галогеновЭкран
: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медной луженой проволокиОболочка
: полимерная композиция, не содержащая галогеновБроня
: оплетка из стальных оцинкованных проволокЗащитный шланг
: аналогично оболочке, черного цветаГарантийный срок эксплуатации
кабелей КСБГКнг(А)-FRHF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КСБГКнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Наружный размер кабелей, DH, не более, мм
| Диаметр жил, D, мм | Число пар в кабелях, N | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 0,78 | 14,7 | 18,3 | 19,1 | 20,3 | 21,7 | 23,6 | 23,6 | 24,9 | 26,9 | 29,9 |
| 0,9 | 15,1 | 19,2 | 20,1 | 21,4 | 22,9 | 24,7 | 24,7 | 26,3 | 28,3 | |
| 1,1 | 16,3 | 20,9 | 22 | 23,5 | 25,7 | 27,5 | 27,5 | 29,4 | ||
| 1,2 | 16,5 | 21,3 | 22,4 | 24 | 26,4 | 28,3 | 28,3 | 30,2 | ||
| 1,5 | 17,7 | 22,9 | 25,1 | 25,8 | 28,3 | 30,3 | ||||
| 2 | 18,9 | 24,9 | 26,3 | 28,3 | ||||||
Расчетная масса 1 км кабелей, кг
| Диаметр жил, D, мм | Число пар в кабелях, N | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 0,78 | 291,6 | 458,6 | 500,1 | 554,9 | 615,2 | 595,4 | 723,7 | 692,4 | 866,1 | 928,1 |
| 0,9 | 306,8 | 491,1 | 538,4 | 599,2 | 668,6 | 766,7 | 791,1 | 862,3 | 948 | |
| 1,1 | 371,3 | 601,5 | 671,8 | 624,7 | 853,7 | 999 | 1 037,3 | 1 134,6 | ||
| 1,2 | 350,4 | 559,7 | 623,2 | 702,2 | 787,8 | 920,1 | 954 | 1 040 | ||
| 1,5 | 419 | 707,5 | 798,7 | 910 | 1 032,2 | 1 186,5 | ||||
| 2 | 454,6 | 780,9 | 896,9 | 1 033,4 | ||||||
Электрические параметры
|
Ном. диам. жил, мм |
0,78 |
0,90 |
1,10 |
1,20 |
1,50 |
2,00 |
|
|
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км |
57,0 |
40,7 |
26,9 |
22,9 |
14,9 |
8,2 |
|
|
Асимметрия электрического сопротивления жил в паре, %, не более |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км |
300 |
300 |
300 |
300 |
300 |
300 |
|
|
Электрическая ёмкость пары, не более, пФ/м |
70 |
75 |
75 |
80 |
90 |
100 |
|
|
Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м |
39 кГц |
0,41 |
0,37 |
0,28 |
0,26 |
0,23 |
0,20 |
|
1 МГц |
1,75 |
1,70 |
1,60 |
1,55 |
1,50 |
1,40 |
|
|
10 МГц |
5,20 |
5,00 |
4,50 |
4,40 |
4,10 |
3,90 |
|
|
Волновое сопротивление на частотах, Ом |
31,25 кГц |
140±20 |
140±20 |
140±20 |
120±15 |
120±15 |
100±15 |
|
1 МГц |
120±15 |
120±15 |
120±15 |
100±15 |
100±15 |
80±12 |
|
|
Рабочее напряжение, не более, В |
300 |
300 |
300 |
300 |
300 |
300 |
|
Техсправка по пожарной нагрузке
Объем горючей массы полимерных элементов в кабеле, л×10-3/м
| Ном. диам. жил, мм | Число пар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| 0,78 | 114,76 | 172,55 | 187,71 | 209,53 | 232,22 | 254,91 | 262,56 | 285,25 | 312,95 | 335,64 |
| 0,90 | 121,55 | 186,10 | 203,55 | 228,17 | 253,93 | 279,69 | 288,81 | 314,57 | 345,87 | 371,63 |
| 1,10 | 139,65 | 219,27 | 241,64 | 272,42 | 320,89 | 353,57 | 363,27 | 395,25 | — | — |
| 1,20 | 142,44 | 224,87 | 248,14 | 280,04 | 329,56 | 362,68 | 372,44 | 406,45 | — | — |
| 1,50 | 168,08 | 266,96 | 294,29 | 331,86 | 372,57 | 410,96 | — | — | — | — |
| 2,00 | 185,12 | 301,02 | 333,60 | 377,82 | — | — | — | — | — | — |
