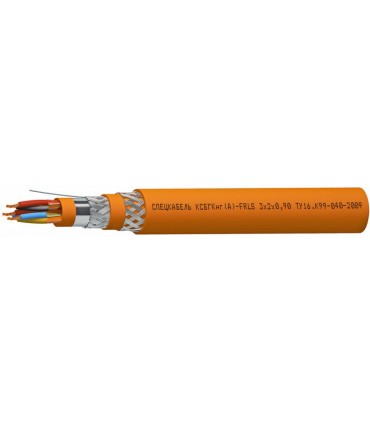

Спецкабель КСБГКнг(А)-FRLS Nx2xD

Спецкабель КСБГКнг(А)-FRHF Nx2xD
Спецкабель КСБСКнг(А)-FRHF Nx2xD

ТУ 16.К99-040-2009
КСБГКнг(А)-FRLS Nx2xD - кабели симметричные, гибкие, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением, бронированные

Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Артикул:
Бренд:
Спецкабель
Описание

Назначение

  • Для групповой стационарной прокладки
  • Для систем противопожарной защиты
  • Для систем, работающих по стандарту RS-485 и Profibus
  • Для объектов повышенной пожарной опасности

Кабели КСБГКнг(А)-FRLS допускается использовать

  • В грунтах категории I-III
  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 10×DH

монтаж: 15×DH

Диапазон температур, °С

эксплуатация: от –50 до +70

монтаж: от –10 до +50

* DH — наружный размер кабеля

Конструкция

Количество пар

: 1-10 (в зависимости от диаметра жил)

Диаметр жил

: 0,78-2,00 мм

Жилы

: семипроволочные медные

Изоляция

: кремнийорганическая керамообразующая резина

Скрутка

: парная, совместно с полиимидной пленкой

Поясная изоляция

: ПВХ пониженной пожароопасности с низким дымо- и газовыделением

Экран

: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медной луженой проволоки

Оболочка

: ПВХ пониженной пожароопасности с низким дымо- и газовыделениеморанжевого цвета

Броня

: оплетка из стальных оцинкованных проволок

Защитный шланг

: аналогично оболочке

Гарантийный срок эксплуатации

кабелей КСБГКнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КСБГКнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, DH, не более, мм

Диаметр жил, D, мм Число пар в кабелях, N
1 2 3 4 5 6 7 8 9 10
0,78 14,7 18,3 19,1 20,3 21,7 23,6 23,6 24,9 26,9 28,3
0,9 15,1 19,2 20,1 21,4 22,9 24,7 24,7 26,3 28,3 29,9
1,1 16,3 20,9 22 23,5 25,7 27,5
1,2 16,5 21,3 22,4 24 26,4 28,3 28,3
1,5 17,7 22,9 25,1 25,8 28,3 30,3
2 18,9 24,9 26,3 28,3

Расчетная масса 1 км кабелей, кг

Диаметр жил, D, мм Число пар в кабелях, N
1 2 3 4 5 6 7 8 9 10
0,78 307 481,6 524,2 580,8 643,4 595,4 755,9 692,4 903,6 820,5
0,9 322,8 515,3 563,8 626,6 698,4 650,9 825,2 760,5 988 904,7
1,1 389,6 630,3 543,8 790,8 889,7 1 078,6
1,2 367,6 586,3 651,2 732,5 820,9 958 991,9
1,5 439,6 707,5 833,3 947,5 1 073,3 1 233,7
2 475,8 815 932,9 1 072,5

Электрические параметры

Ном. диам. жил, мм

0,78

0,90

1,10

1,20

1,50

2,00

Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

57,0

40,7

26,9

22,9

14,9

8,2

Асимметрия электрического сопротивления жил в паре, %, не более

3

3

3

3

3

3

Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм × км

300

300

300

300

300

300

Электрическая ёмкость пары, не более, пФ/м

70

75

75

80

90

100

Коэффициент затухания

при 20 °C на частотах, не более,

дБ/100 м

39 кГц

0,41

0,37

0,28

0,26

0,23

0,20

1 МГц

1,75

1,70

1,60

1,55

1,50

1,40

10 МГц

5,20

5,00

4,50

4,40

4,10

3,90

Волновое сопротивление на частотах, Ом

31,25 кГц

140±20

140±20

140±20

120±15

120±15

100±15

1 МГц

120±15

120±15

120±15

100±15

100±15

80±12

Рабочее напряжение, не более, В

300

300

300

300

300

300

Техсправка по пожарной нагрузке

Объем горючей массы полимерных элементов в кабеле, л×10-3/м

Ном. диам. жил, мм Число пар
1 2 3 4 5 6 7 8 9 10
0,78 114,76 172,55 187,71 209,53 232,22 254,91 262,56 285,25 312,95 335,64
0,90 121,55 186,10 203,55 228,17 253,93 279,69 288,81 314,57 345,87 371,63
1,10 139,65 219,27 241,64 272,42 320,89 353,57 363,27 395,25 — —
1,20 142,44 224,87 248,14 280,04 329,56 362,68 372,44 406,45 — —
1,50 168,08 266,96 294,29 331,86 372,57 410,96 — — — —
2,00 185,12 301,02 333,60 377,82 — — — — — —
