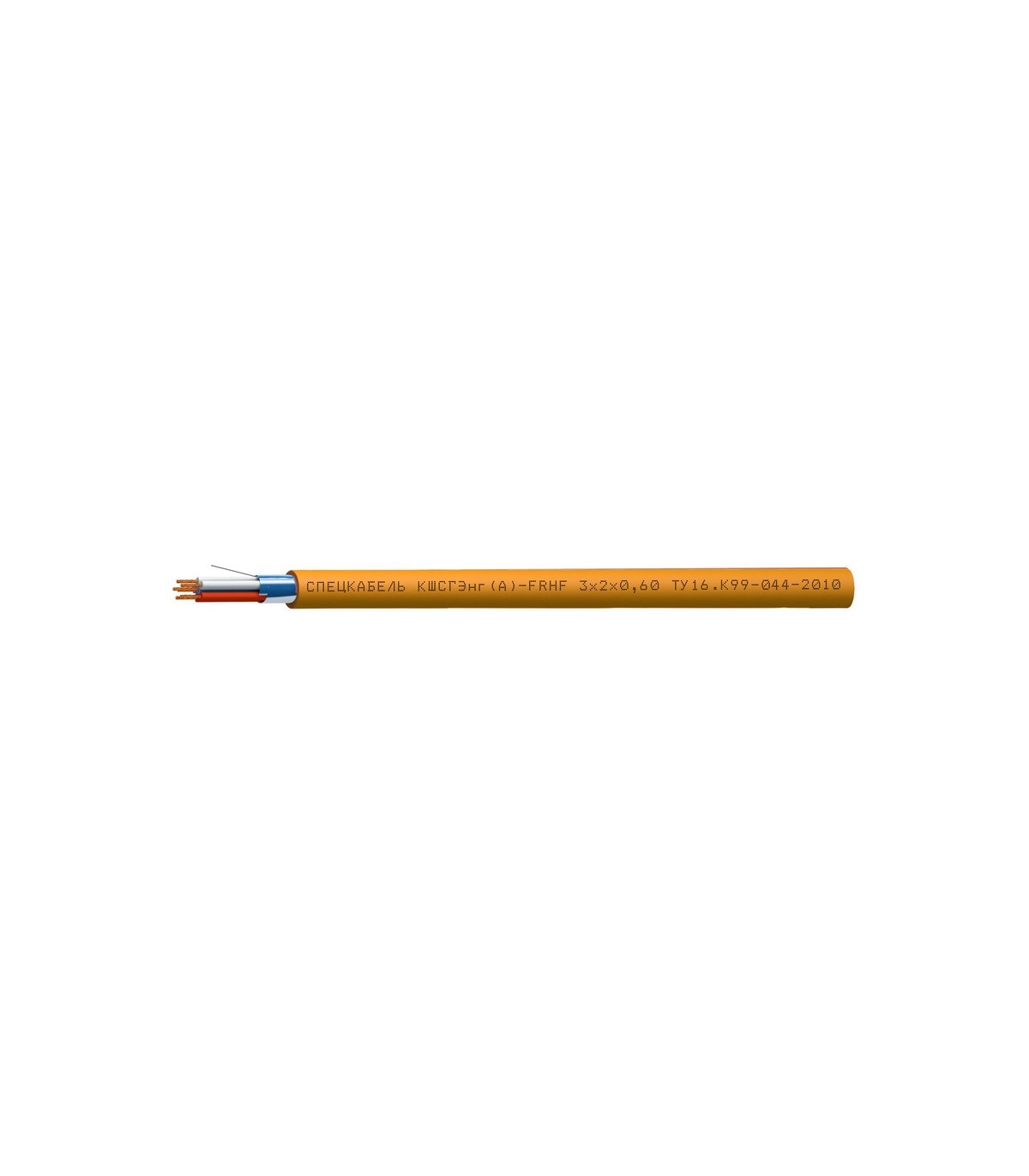

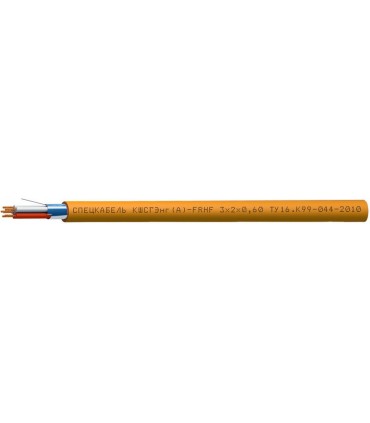

Спецкабель КШСГЭнг(А)-FRHF Nx2x0,60
Кабели симметричные для шлейфов сигнализации систем охраны и противопожарной защиты огнестойкие, групповой прокладки, с пониженным дымо- и газовыделением КШСГЭнг(А)-FRHF
Размеры
1x2x0,6; 2x2x0,6; 3x2x0,6
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для систем охранно-пожарной сигнализации и СОУЭ
- Для систем управления
- Для объектов повышенной пожарной опасности
Кабели КШСГЭнг(А)-FRHF допускается использовать
- Внутри помещений
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,6 | 1 | 4,1x5,1 | 27,6 |
| 2 | 6,5 | 48,1 | |
| 3 | 8,1 | 71,2 |
Минимальный срок службы 30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –50 до +70
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар: 1-3
Диаметр жил: 0,60 мм
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Параллельные пары с разделяемой перемычкой
Идентификация жил в паре: продольный наплыв и цветная полоса на одной из изолированных жил
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, оранжевого цвета
Гарантийный срок эксплуатации кабелей КШСГЭнг(А)-FRHF 6 лет с даты ввода в эксплуатацию но не более 6,5 лет с даты изготовления
Класс пожарной опасности кабелей КШСГЭнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут
Электрические параметры
- Электрическое сопротивление жилы постоянному току при 20 °C, не более: 100 Ом/км
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 100 МОм×км
- Электрическая емкость, не более: 75 нФ/км
- Рабочее напряжение, не более: 300 В
Техсправка по пожарной нагрузке
|
Число пар в кабеле, N |
Объем горючей массы полимерных материалов в кабеле, л×10-3/м |
|
1 |
17,23 |
|
2 |
28,90 |
|
3 |
41,29 |
