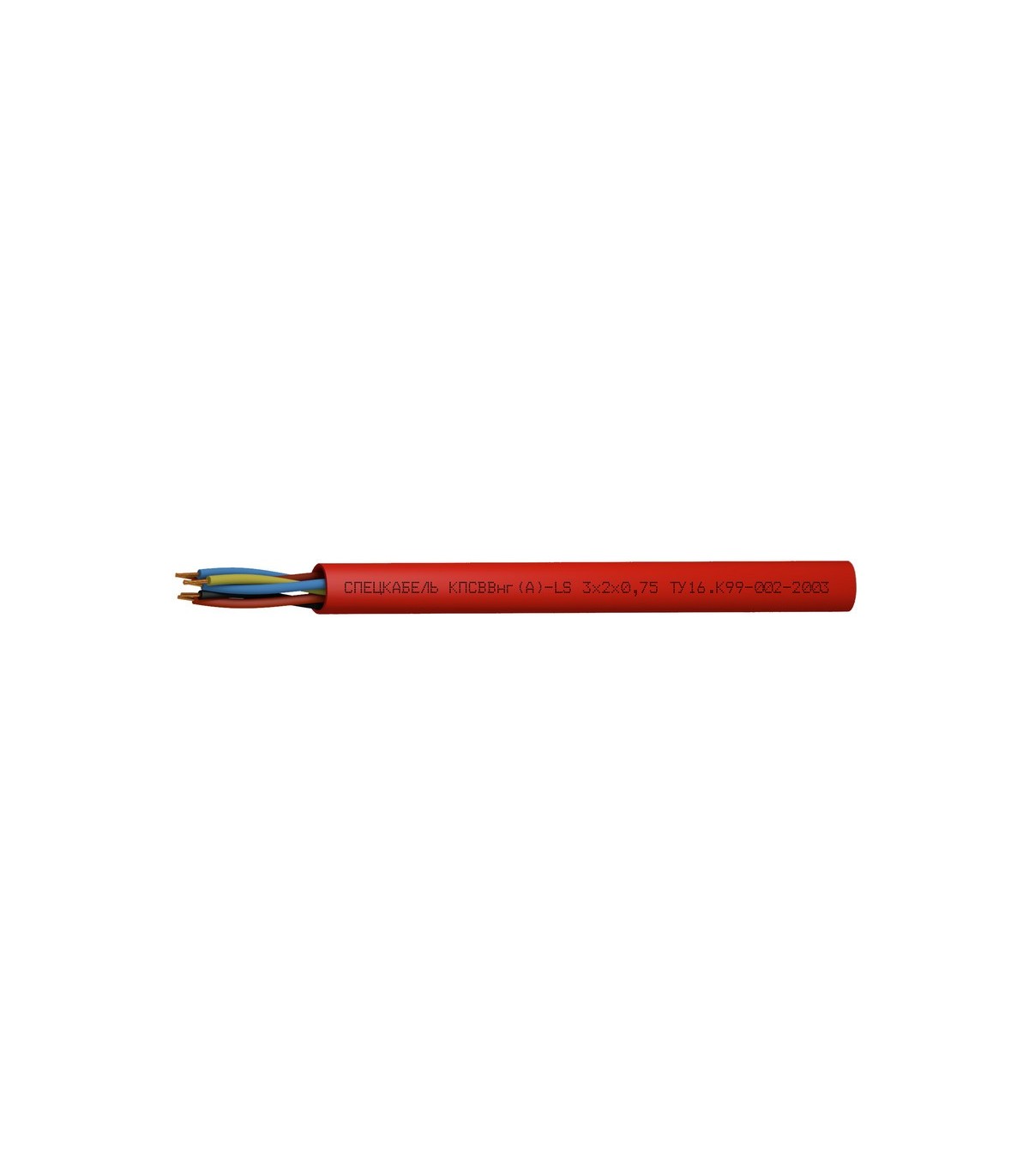

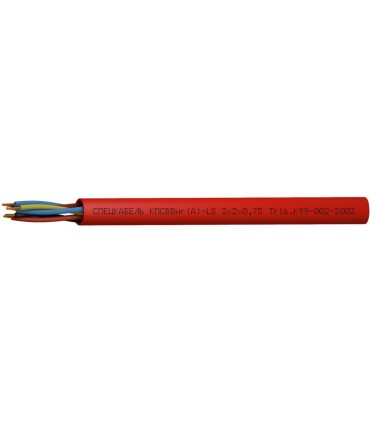

Спецкабель КПСВВнг(А)-LS Nx2xS
ТУ 16.К99-002-2003
КПСВВнг(А)-LS Nx2xS - кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо- и газовыделением
КПСВВнг(А)-LS Nx2xS - кабели симметричные для систем сигнализации и управления, групповой прокладки, с пониженным дымо- и газовыделением
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для групповой стационарной прокладки
- Для современных систем сигнализации
- Для систем контроля доступа
- Для систем управления, контроля и связи
- Для систем атомных станций класса безопасности 3Н (вне гермозоны)
Кабели КПСВВнг(А)-LS допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
- Во взрывоопасных зонах по ГОСТ IEC 60079
Массогабаритные параметры
| Cечение жил, S, мм2 | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,5 | 1 | 5,2 | 30,9 |
| 2 | 6,2x8,8 | 55,3 | |
| 0,75 | 1 | 5,6 | 39 |
| 2 | 6,7x9,5 | 72,1 | |
| 1 | 1 | 6,3 | 48,3 |
| 2 | 7,6x10,3 | 89,5 | |
| 1,5 | 1 | 6,8 | 64,7 |
| 2 | 8,2x12,2 | 120,7 | |
| 2,5 | 1 | 8,2 | 88,5 |
| 2 | 9,8x15,0 | 156,3 |
Минимальный срок службы
30 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 1-40 (в зависимости от сечения жил)Сечение жил
: 0,5-2,5 мм2Жилы
: однопроволочные медныеИзоляция
: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделениемСкрутка
: парнаяОболочка
: ПВХ пониженной пожарной опасности с низким дымо- и газовыделением, красного цветаГарантийный срок эксплуатации
кабелей КПСВВнг(А)-LS
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
для кабелей КПСВВнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категории А)
Электрические параметры
| Электрические параметры | Номинальное сечение жил S, мм2 | ||||
| 0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
| Эл. сопр. жилы постоянному току при 20 °C, не более, Ом/км | 37,4 | 25,5 | 18,8 | 12,6 | 8,0 |
| Эл. сопр. изоляции жил при 20 °C, не менее, МОм×км | 100 | 100 | 100 | 100 | 100 |
| Эл. eмкость пары, не более, нФ/км | 75 | 80 | 85 | 87 | 105 |
| Коэффициент затухания на частоте 1 кГц при 20 °C, не более, дБ/км | 1,32 | 0,98 | 0,88 | 0,66 | 0,57 |
| Рабочее напряжение, не более, В | 300 | 300 | 300 | 300 | 300 |
Техсправка по пожарной нагрузке
| Cечение жил, S, мм2 | Число пар | Объем горючей массы, л×10—3/м |
| 0,5 | 1 | 13,9 |
| 2 | 23,8 | |
| 0,75 | 1 | 16,2 |
| 2 | 28,7 | |
| 1,0 | 1 | 19,3 |
| 2 | 34,2 | |
| 1,5 | 1 | 24,2 |
| 2 | 42,9 | |
| 2,5 | 1 | 30,7 |
| 2 | 52,2 |
