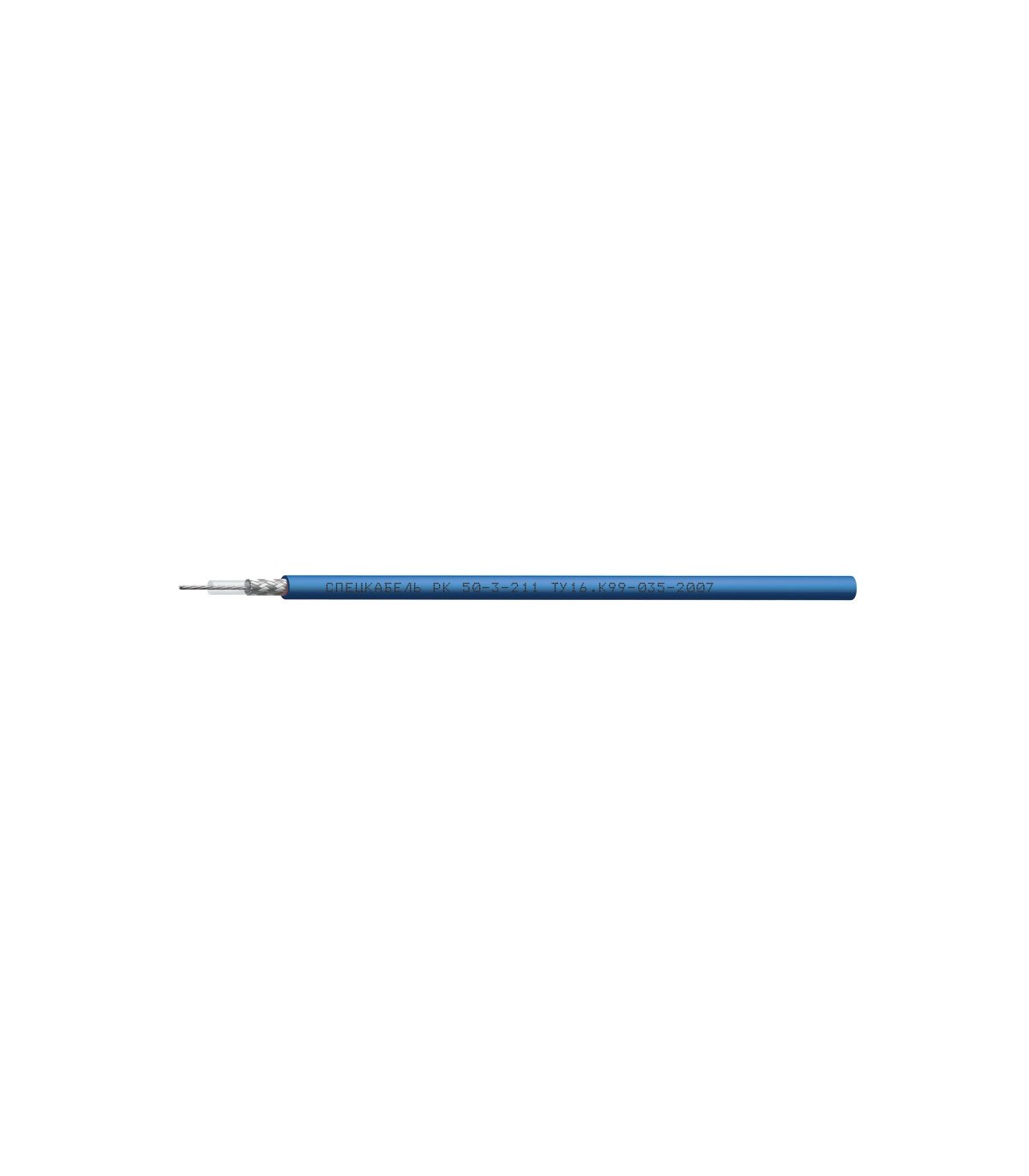

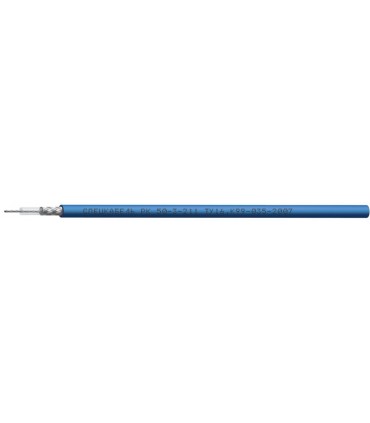

Спецкабель РК 50-3-211
ТУ 16.К99-035-2007
Кабель коаксиальный радиочастотный для систем телерадиовещания, спутниковой и радиосвязи , одиночной прокладки РК 50-3-211
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для универсального применения
Кабели РК 50-3-211 допускается использовать
- Во взрывоопасных и пожароопасных зонах
- Типы соединителей приведены в разделе Соединители коаксиальные, FME, SMB и SMA
- Внутри и вне помещений
Массогабаритные параметры
| Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг | |
| РК 50-3-211 | 5 | 62,3 |
Минимальный срок службы
40 лет
Минимальный радиус изгиба, DH*
монтаж: 10×DH
эксплуатация (однократно): 5×DH
Диапазон температур, °С
эксплуатация: от –150 до +150
* DH — наружный размер кабеля
Конструкция
Внутренний проводник
: многопроволочный медный луженый диаметром 0,96 мм (7x0,32 мм)Изоляция
: фторопласт 4МБ** (диаметр по изоляции 2,95 мм)Внешний проводник
: оплетка плотностью 90-95 % из медных луженых проволок диаметром 0,15 мм, наложенная поверх ламинированной алюминиевой фольги (диаметр по внешнему проводнику 3,45 мм)Оболочка
: фторопласт синего цвета** фторопласт 4МБ при нагреве выше 200 °C выделяет токсичные газы
Гарантийный срок эксплуатации
кабелей РК 50-3-211
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
Электрические параметры
- Волновое сопротивление: 50 ± 2,5 Ом
- Электрическая емкость: 67 пФ/м
- Коэффициент укорочения длины волны: 1,41
- Сопротивление изоляции при 20 °С, не менее: 5000 МОм×км
- Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 36/20 Ом/км
- Сопротивление связи, не более: 320 мОм/м
- Испытательное напряжение изоляции частотой 50 Гц: 2,5 кВ
Частотные характеристики
| Частота, МГц | 10 | 50 | 100 | 200 | 300 | 400 | 800 | 1000 |
| Коэффициент затухания при 20 °С, не более, дБ/100 м | 4,2 | 9,90 | 14,8 | 22,5 | 29,5 | 35,4 | 48,0 | 62,0 |
