КуРсЭПнг(А)-ОБГ NxS

СПЕЦЛАН FTP-3Кнг(А)-FRLS Nx2x0,52
Спецкабель ВВГнг(А)-FRLSLTx NxS 0,66 кВ

ФЖТК.355100.052ТУ

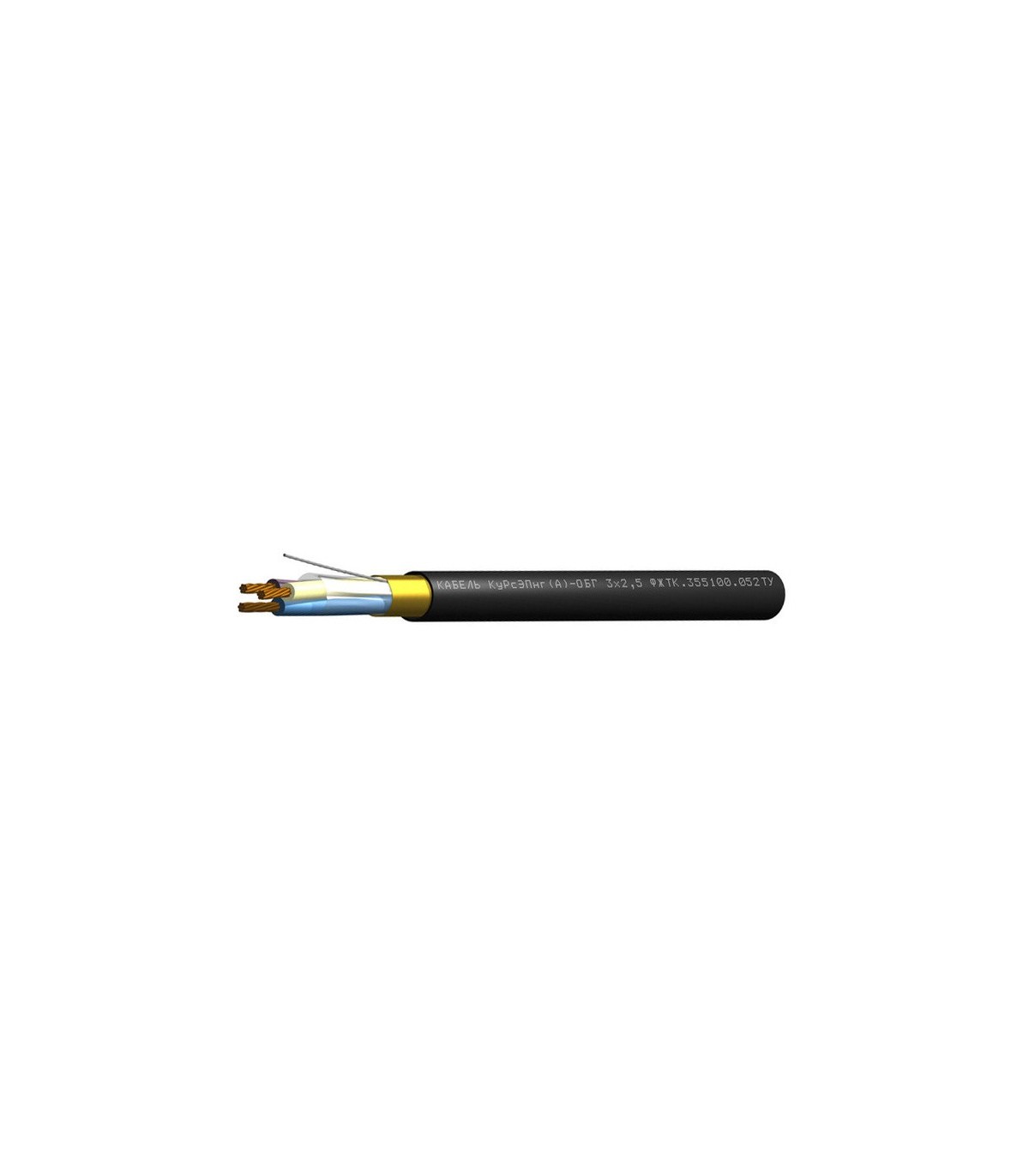

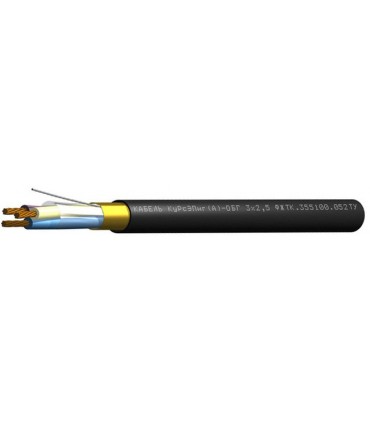

Кабели огнестойкие для электрических установок на номинальное напряжение до 450/750 В КуРсЭПнг(А)-ОБГ

Size chart
Women's clothing size
SizeXSSML
Euro 32/34 36 38 40
USA 0/2 4 6 8
Bust(in) 31-32 33 34 36
Bust(cm) 80.5-82.5 84.5 87 92
Waist(in) 24-25 26 27 29
Waist(cm) 62.5-64.5 66.5 69 74
Hips(in) 34-35 36 37 39
Hips(cm) 87.5-89.5 91.5 94 99
How To Measure Your Bust

With your arms relaxed at your sides, measure around the fullest part of your chest.

How To Measure Your Waist

Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.

Артикул:
Бренд:
Спецкабель
Описание

Назначение

  • Для стационарной групповой прокладки в сооружениях и объектах вооружения, военной и военно-морской техники
  • Для электрических установок
  • Для осветительных силовых сетей
  • Для монтажа электрооборудования
  • Для систем противопожарной защиты
  • Для номинального переменного напряжения до 450/750 В частотой до 400 Гц или постоянного напряжения до 1000 В включительно

Кабели КуРсЭПнг(А)-ОБГ допускается использовать

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 70 ºС

Включены в ограничительные перечни:

  • Перечень ЭКБ 17-2018
  • Изделий ВМФ, разрешённых к применению на изделиях 21 и 22

Стойкость к внешним воздействующим факторам

  • Группа унифицированного исполнения не ниже 4У

Стойкость к спецфакторам

  • Группа унифицированного исполнения не ниже 4Ус

Массогабаритные параметры

Cечение жил, S, мм2 Число жил в кабелях, N Наружный размер кабелей, DH, не более, мм Расчетная масса 1 км кабелей, кг
0,75 2 9,7 91,4
3 10,2 117
4 11 155,7
5 12,4 184,6
1 2 9,9 96,3
3 10,4 123,9
4 11,3 164,9
5 12,6 195,9
1,5 2 10,6 124,8
3 11,1 160,5
4 12,5 198,5
5 13,6 237,3
2,5 2 12,3 167,3
3 13 220,7
4 14,6 277
5 15,9 342
4 2 13,9 218,6
3 15,1 303,6
4 16,5 388,5
5 18,5 479,4
6 2 16,1 292,3
3 17,5 414,7
4 19,1 523,8
5 20,9 654,6

Минимальный срок службы

35 лет

Минимальный радиус изгиба, DH*

эксплуатация (однократно): 10×DH

Диапазон температур, °С

монтаж: от –15 до +70

эксплуатация: от –60 до +90

* DH — наружный размер кабеля

Конструкция

Количество жил

: 2-5

Сечение жил

: 0,75-6 мм2

Жилы

: многопроволочные медные (класс 2)

Изоляция

: кремнийорганическая керамообразующая резина

Скрутка

: пучковая

Экран

: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки

Оболочка

: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийный срок эксплуатации

кабелей КуРсЭПнг(А)-ОБГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КуРсЭПнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Электрические параметры

Сечение жил, S, мм2

Электрическое сопротивление жил при 20 °C, не более, Ом/км

Электрическое сопротивление изоляции жил, не менее, МОм/км

при 20 °C

при 90 °С

0,75

26,9

300

5

1

22,0

300

5

1,5

14,9

300

5

2,5

8,2

300

5

4

5,28

300

5

6

3,53

300

5
Подробнее о товаре
