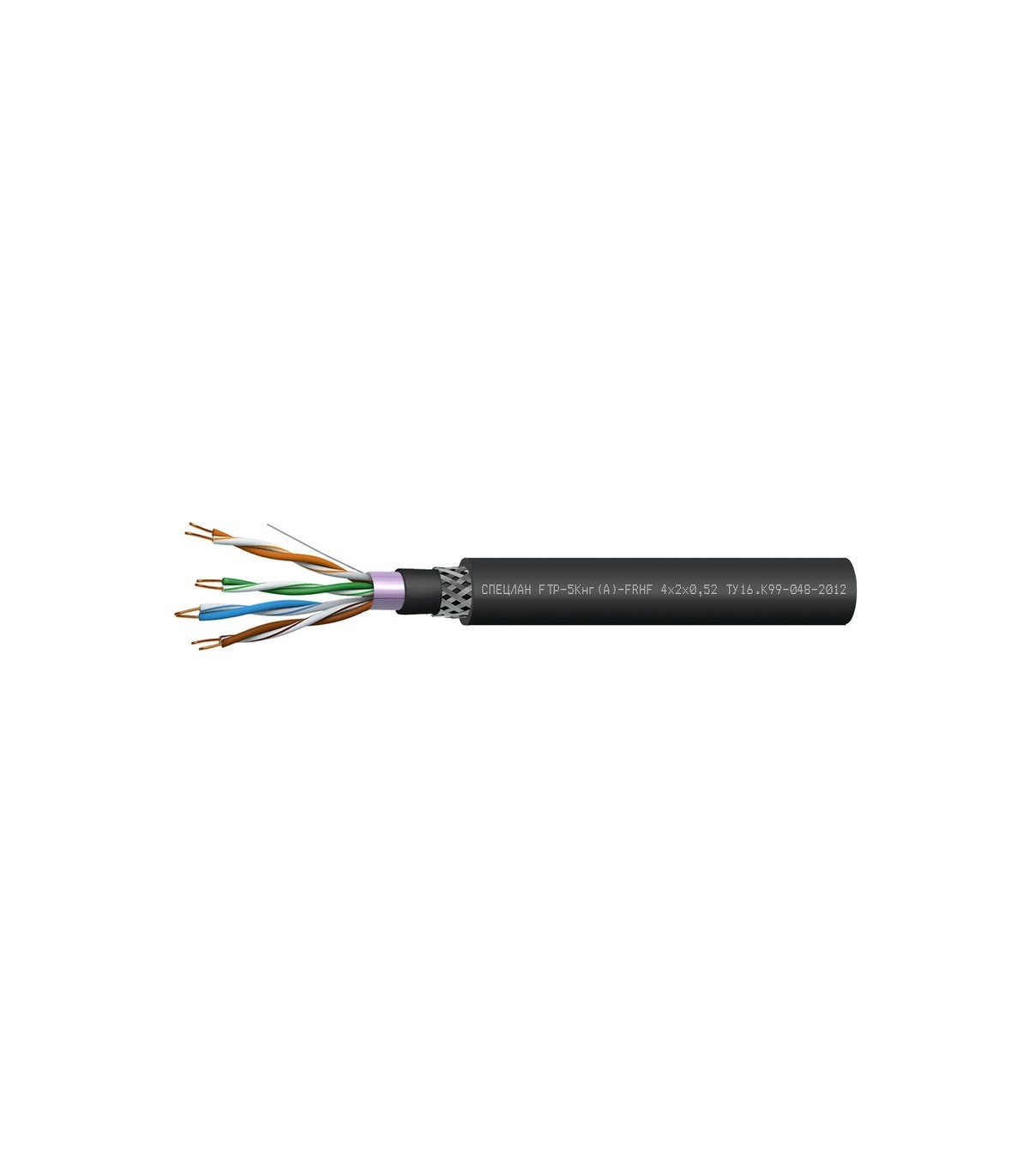

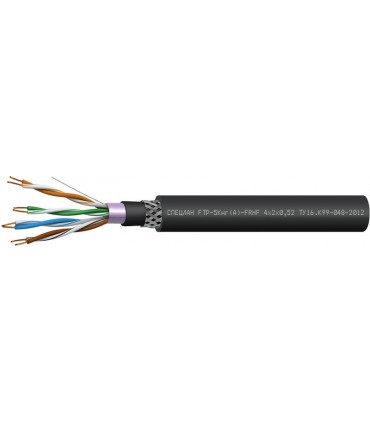

СПЕЦЛАН FTP-5Кнг(А)-FRHF Nx2x0,52
ТУ 16.К99-048-2012
Кабели симметричные для структурированных кабельных систем (F/UTP) категории 5, огнестойкие, групповой прокладки c пониженным дымо- и газовыделением бронированные СПЕЦЛАН FTP-5Кнг(А)-FRHF
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
With your arms relaxed at your sides, measure around the fullest part of your chest.
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Назначение
- Для групповой стационарной прокладки
- Для структурированных кабельных систем, категория 5 (стандарты: ISO/IEC 11801, IEC 61156-2)
Кабели СПЕЦЛАН FTP-5Кнг(А)-FRHF допускается использовать
- Внутри и вне помещений (с оболочкой черного цвета)
- В условиях кратковременных воздействий минерального масла и бензина Защищены от грызунов
Массогабаритные параметры
| Диаметр жил, D, мм | Число пар в кабелях, N | Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг |
| 0,52 | 2 | 13,5 | 165,6 |
| 4 | 14,5 | 192,7 |
Минимальный срок службы
20 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 15×DH
монтаж: 15×DH
Диапазон температур, °С
эксплуатация: от –60 до +60
монтаж: от –30 до +50
* DH — наружный размер кабеля
Конструкция
Количество пар
: 2, 4Диаметр жил
: 0,52 ммЖилы
: однопроволочные медныеИзоляция
: полимерный материалСкрутка
: парнаяЭкран
: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволокиОболочка
: полимерная композиция, не содержащая галогенов, белого или черногоцветаБроня
: оплетка из стальных оцинкованных проволокЗащитный шланг
: аналогично оболочкеГарантийный срок эксплуатации
кабелей СПЕЦЛАН FTP-5Кнг(А)-FRHF
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СПЕЦЛАН FTP-5Кнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория А)
Электрические параметры
- Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом/км
- Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3 %
- Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм×км
- Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
- Волновое сопротивление: 100±15 Ом
- Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин: 1,0 кВ
Техсправка по пожарной нагрузке
|
Число пар в кабелях, N |
Объем горючей массы полимерных элементов в кабеле, лx10-3/м |
|
2 |
83,6 |
|
4 |
101,2 |
