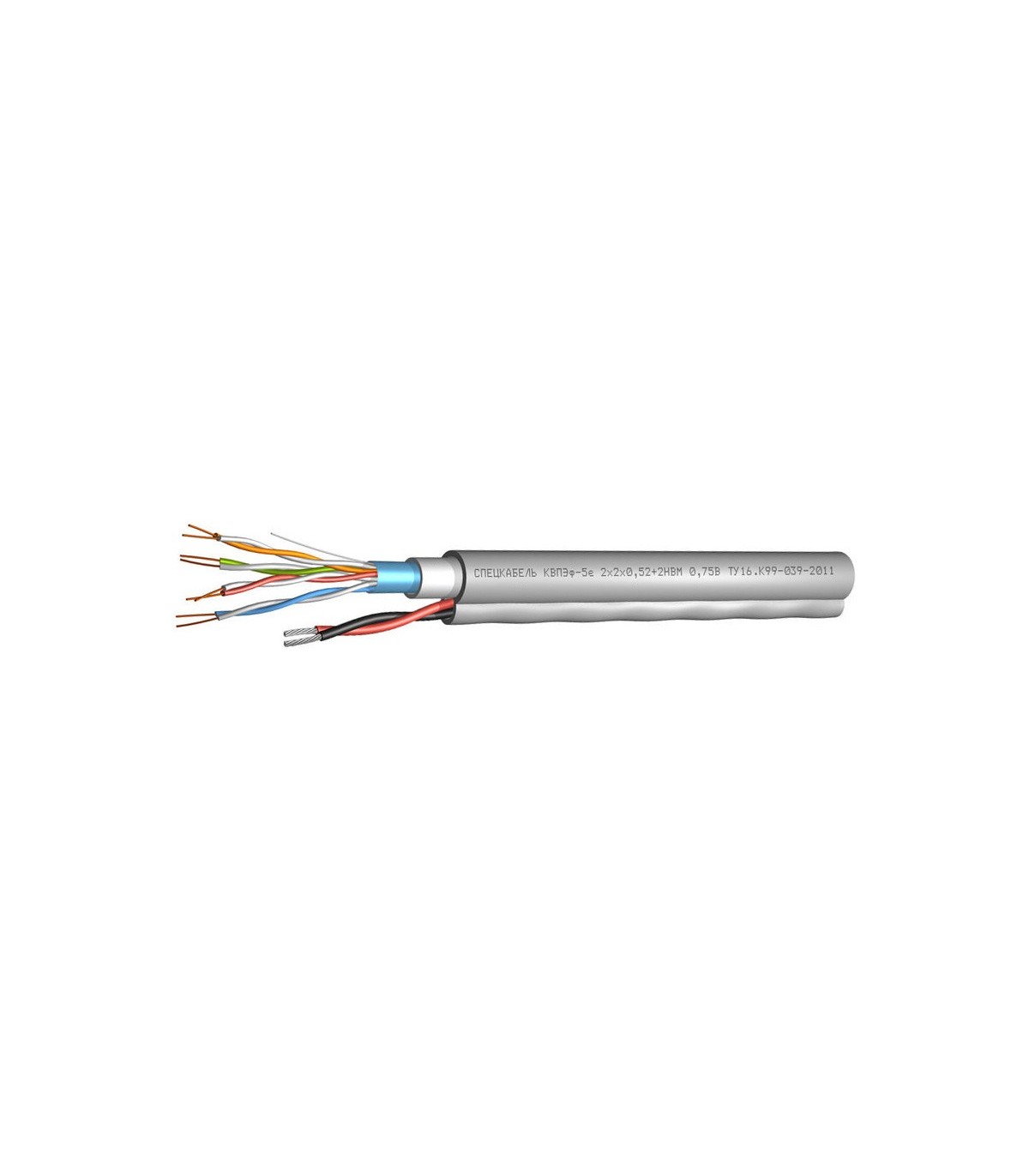

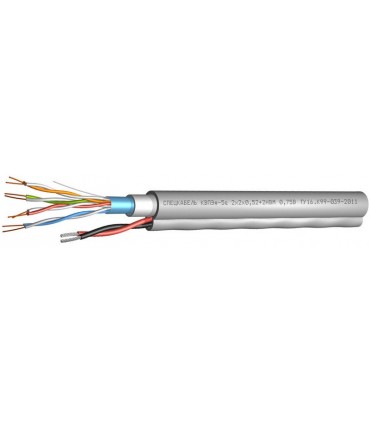

Спецкабель КВПЭф-5e Nx2x0,52 + 2 НВМ 0,75 В
ТУ 16.К99-039-2011
Кабели комбинированные для систем видеонаблюдения КВПЭф-5e + 2 НВМ 0,75 В
Size chart
Women's clothing size
| Size | XS | S | M | L |
|---|---|---|---|---|
| Euro | 32/34 | 36 | 38 | 40 |
| USA | 0/2 | 4 | 6 | 8 |
| Bust(in) | 31-32 | 33 | 34 | 36 |
| Bust(cm) | 80.5-82.5 | 84.5 | 87 | 92 |
| Waist(in) | 24-25 | 26 | 27 | 29 |
| Waist(cm) | 62.5-64.5 | 66.5 | 69 | 74 |
| Hips(in) | 34-35 | 36 | 37 | 39 |
| Hips(cm) | 87.5-89.5 | 91.5 | 94 | 99 |
How To Measure Your Bust
With your arms relaxed at your sides, measure around the fullest part of your chest.
How To Measure Your Waist
Measure around the narrowest part of your natural waist, generally around the belly button. To ensure a comfortable fit, keep one finger between the measuring tape and your body.
Артикул:
Бренд:
Назначение
- Для одиночной стационарной прокладки
- Для систем цифрового видеонаблюдения
Кабели КВПЭф-5e + 2 НВМ 0,75 В допускается использовать
- Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков
Массогабаритные параметры
| Наружный размер кабелей, DH, не более, мм | Расчетная масса 1 км кабелей, кг | |
| КВПЭф-5е 2x2x0,52 + 2 НВМ 0,75 В | 13,4 | 76,6 |
| КВПЭф-5е 4x2x0,52 + 2 НВМ 0,75 В | 14,1 | 94,4 |
| КВПЭф-5е 1x2x0,52 + 2 НВМ 0,75 В | 10,8 | 56,5 |
Минимальный срок службы
15 лет
Минимальный радиус изгиба, DH*
эксплуатация (однократно): 7×DH
монтаж: 10×DH
Диапазон температур, °С
эксплуатация: от –40 до +70
монтаж: от –10 до +50
* DH — наружный размер кабеля
Конструкция
Количество жил питания
: 2Сечение жил питания
: 0,75 мм 2Жилы
: медные многопроволочные (класс 3 по ГОСТ 22483)Изоляция
: ПВХКабель для передачи данных
: СПЕЦЛАН F/UTP Cat 5e PVC или КВПЭф-5eОболочка комбинированного кабеля
: ПВХ серого цветаГарантийный срок эксплуатации
кабелей КВПЭф-5e + 2 НВМ 0,75 В
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей КВПЭф-5e + 2 НВМ 0,75 В по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке
Электрические параметры
| Жилы питания | |
| Электрическое сопротивление жил постоянному току при 20 °С, не более, Ом/км | 23,0 |
| Рабочее напряжение | 600 В |
| Кабель для передачи данных | |
| Электрическое сопротивление жилы постоянному току при 20 °С, не более | 19,0 Ом/100 м |
| Электрическое сопротивление изоляции жил при 20 °С, не менее | 5000 МОм × км |
| Электрическая емкость рабочей пары, не более | 56 пФ/м |
| Волновое сопротивление | 100 ± 15 Ом |
| Испытательное напряжение между жилами и между жилами и экраном | 2,5 кВ |
